케이블 베이어 ​ 스틸 시리즈 TKV형 주요 제원

TKV(TKV130)

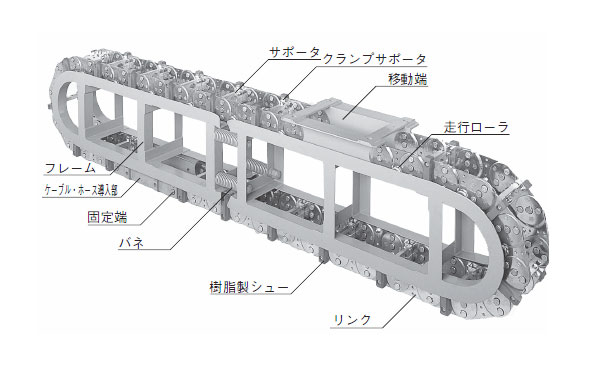

구조


[클릭으로 확대]
PDF 외형도

문의하십시오

DXF 도형 데이터

문의하십시오
(DXF 데이터 일람은 이쪽)

카탈로그 · 취급설명서

기본 사양

고속・고빈도로 사용할 수 있습니다.

링크 피치 mm 130
최대 이동 스트로크 m 30
케이블・호스 최대 외경 mm 60
케이블・호스 최대 질량 kg/m 50
최대 이동 속도 m/min 150
사용온도범위 -10ﾟC～80ﾟC
본체 재질 강철
서포터 재질 알루미늄

노트
1. 본 상품의 선정・주문에는 당사와의 협의가 필요합니다. 당사에 문의해 주십시오.
2. TKV 형은 TKV130 외에 경량 타입 (TKV095)도 디자인 스톡하고 있습니다.

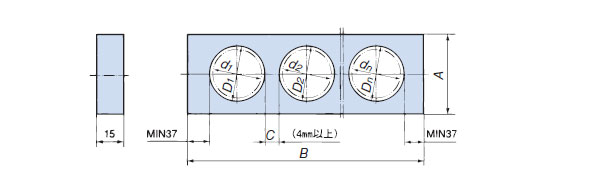

서포터 치수


[클릭으로 확대]

단위: mm
케이블 호스
최대 외경
d		 서포터 높이
A
Φ46 65
Φ55 75
Φ60 90
단위: mm
굴곡 반경 R 서포터 폭 B
150 200 250 300 350 400
200 ○ ○ ○ ○ ○ ○
250 - ○ ○ ○ ○ ○
300 - - ○ ○ ○ ○
400 - - - ○ ○ ○

노트
1.B치수는 400이상이라도 제작 가능하므로 상담해 주십시오.
2. 서포터의 폭 · 높이는 주문 치수로 제작합니다.

치수도


[클릭으로 확대]

노트
※당사 제작 범위:프레임, 링크, 서포터(연결판)
・표준 도장색은 맨셀 기호 2.5B6/2입니다.
・이동단, 고정단 각각의 양측의 서포터는 클램프 서포터로서 케이블・호스를 클램프하므로 실외경을 알려 주십시오.
※고객 시공 범위: 가이드 레일, 이동단 접속 브래킷, 단자 박스
