스틸 시리즈 오픈형 TKS형
- 링크의
단축·연장
- TK형에 비해, 이코노미인 케이블 베이어 입니다
- ・케이블・호스의 삽입을 용이하게 할 수 있습니다.
- ・플라스틱제의 세로 칸막이판은 슬라이드 방식을 채용하고 있습니다.
- ・암은 알루미늄제의 착탈 바 타입입니다.

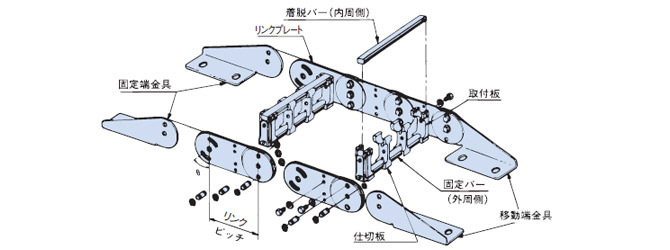

구조
특징
1. 분리가 용이한 착탈 바
90°회전시키는 것으로 쉽게 제거할 수 있어 케이블 호스의 삽입을 용이하게 할 수 있습니다.
2. 조정가능한 수직 분할판
세로 칸막이판은 좌우로 슬라이드할 수 있어 케이블 호스의 외경에 맞추어 임의의 조정이 가능합니다.
3. 고강도·고강성
TK형과 같은 스틸제의 링크를 채용하고 있어 플라스틱제에 비해 강도・강성이 뛰어납니다.
특수 사양
카탈로그 · 취급설명서
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 케이블 ・호스 최대 외경 mm |
내부 높이 mm |
내부 폭 mm |
피치 mm |
굴곡 반경 mm |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 90 | 125 | 145 | 200 | 250 | 300 | ||||
| 27 | 31 | 100 | 70 | TKS070SP100R75 | TKS070SP100R90 | TKS070SP100R125 | TKS070SP100R145 | --- | --- | --- |
| 150 | TKS070SP150R75 | TKS070SP150R90 | TKS070SP150R125 | TKS070SP150R145 | --- | --- | --- | |||
| 200 | TKS070SP200R75 | TKS070SP200R90 | TKS070SP200R125 | TKS070SP200R145 | --- | --- | --- | |||
| 42 | 46 | 100 | 95 | --- | --- | TKS095SP100R125 | TKS095SP100R145 | TKS095SP100R200 | TKS095SP100R250 | TKS095SP100R300 |
| 150 | --- | --- | TKS095SP150R125 | TKS095SP150R145 | TKS095SP150R200 | TKS095SP150R250 | TKS095SP150R300 | |||
| 200 | --- | --- | TKS095SP200R125 | TKS095SP200R145 | TKS095SP200R200 | TKS095SP200R250 | TKS095SP200R300 | |||
