록풀리 ​ N타입

製品写真
  • 너트 1개 체결로 간단히 체결
  • 축 구멍 직경도 7mm에서 대응하여 소축 직경 체결에 최적입니다.

특징

  • ＊축 홀 직경도 7mm에서의 대응으로, 소축 직경 체결에 최적입니다.
  • ＊수주 생산품입니다.
  • ＊RoHS2규제(10물질) 대응

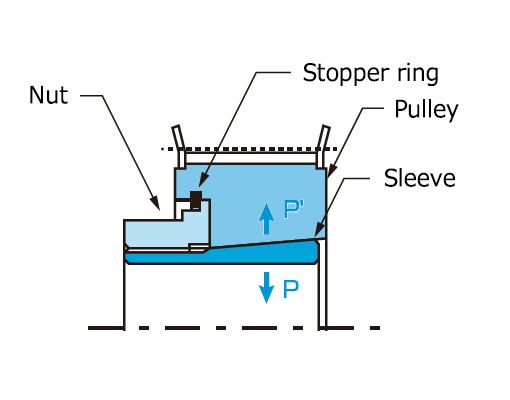

1. 체결 원리

타이밍 풀리의 내경 및 슬리브의 외경은 테이퍼로 되어 있으며, 체결 너트를 체결함으로써,
타이밍 풀리 테이퍼면을 미끄러지면서 이동합니다.


이때 쐐기 작용에 의해 축 및 테이퍼 내면을 가압하는 힘, P·P'가 발생합니다.

이 P·P'의 힘에 의해 타이밍 풀리 및 샤프트를 강력하게 체결하는 마찰력을 발생시킵니다.



＊도해는 클릭으로 확대합니다

카탈로그 · 취급설명서

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다.

타입 피치
mm		 재질 형번 잇수 범위 사용 벨트 폭 mm
10 15 25
자물쇠
풀리
N		 2 록풀리 C 타입 에서는 피치 2mm에 대응하고 있습니다.
3 알루미늄 P3M10BF-A-N□□□ 36T～60T ○
P3M15BF-A-N□□□ ○
5 탄소강 P5M10BF-N□□ 22T～72T ○
P5M15AF-N□□
P5M15BF-N□□		 ○
P5M25AF-N□□
P5M25BF-N□□		 26T～72T ○
8 록풀리 S 타입은 피치 8mm에 대응하고 있습니다.
14 록풀리 S 타입은 피치 14mm에 대응하고 있습니다.
