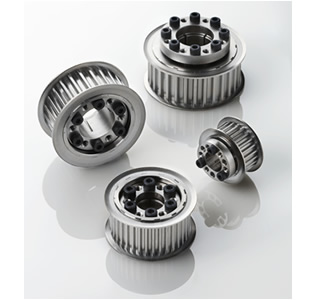

록풀리 S 타입
- 가장 표준적인 유형의 록풀리
- *강력 체결로 울트라 PX 벨트 사용에도 대응 가능
- ＊플랫 설치는 경량・공간 절약도 실현
- ＊풀리 본체가 초월 듀랄민이라고 불리는 고강도 알루미늄 합금제의 「S 타입 알루미늄」,
풀리 본체・슬리브에 무전해 니켈 도금을 한 「S 타입 도금 사양」도 라인 업 - ＊한층의 경량화와 관성의 저감에 효과를 발휘
특징
- *축과 풀리 사이를 강력하게 비백래시로 체결합니다.
- ＊키・축방향 누락 방지 불요, 위치결정・위상 맞추기가 간단하게 실시할 수 있습니다.
- * 적은 볼트 개수로 간단하게 설치, 분리 가능합니다.
- ＊형번으로 간단하게 준비가 가능. 축 구멍 가공 도면의 작성은 불필요합니다.

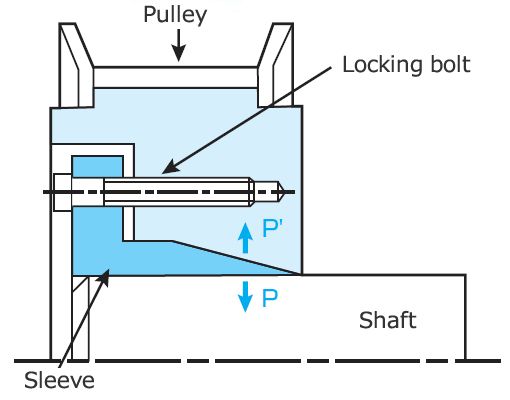

1. 체결 원리
타이밍 풀리의 내경 및 슬리브의 외경은 테이퍼로 되어 있으며, 체결 볼트를 체결함으로써,
타이밍 풀리 테이퍼면을 미끄러지면서 이동합니다.
이때 쐐기 작용에 의해 축 및 테이퍼 내면을 누르는 힘, P·P'가 발생합니다.
이 P·P'의 힘에 의해 타이밍 풀리 및 샤프트를 강력하게 체결하는 마찰력이 생깁니다.
＊도해는 클릭으로 확대합니다
2. 록풀리 S 타입 도금 사양
록풀리 S 타입에 무전해 니켈 도금을 채용하여 도금 사양입니다.
- ・풀리 본체 ・슬리브에 무전해 니켈 도금, 볼트에는 특수 코팅을 실시하고 있습니다.
・강력・가타제로 체결에 더해, 내식성 향상과 윤활유 불요의 드라이 체결을 실현했습니다.
카탈로그 · 취급설명서
형번 표시 예
·재질: 탄소강 또는 고강도 알루미늄 합금
| PT | 30 | P5M | 10 | AF | -A | - | S | S1 | 4 | 16 |
| | 풀리 |
| 풀리 잇수 |
| 종류 (피치) |
| 사용 벨트 폭 mm |
| 풀리 형식 (형상) |
| 재질 없음: 기계 구조용 탄소강 -A: 고강도 알루미늄 합금 |
| 설치 형상 S: 표준 F: 플랫 |
| 소매 프레임 번호 |
| 조임 볼트 개수 |
| 축 구멍 직경 mm |
・사양：도금 사양
| PT | 30 | P5M | 10 | AF | - | S | S1 | 3 | 16 | -K |
| | 풀리 |
| 풀리 잇수 |
| 종류 (피치) |
| 사용 벨트 폭 mm |
| 풀리 형식 (형상) |
| 설치 형상 S: 표준 F: 플랫 |
| 소매 프레임 번호 |
| 조임 볼트 개수 |
| 축 구멍 직경 mm |
| 도금 사양 |
제품 형번
풀리 형식
| AF-S 표준 설치 | AF-F 플랫 설치 | BF-S 표준 설치 | BF-F 플랫 설치 | B-S 표준 설치 | B-F 플랫 설치 |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
※ 형번 클릭으로 상세 정보를 표시합니다.
| 피치 mm |
풀리 형식 |
재질 또는 사양 | 형번 | 잇수 범위 | 사용 벨트 폭 mm | ||||
|---|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 25 | 40 | 60 | |||||
| 2 | 록풀리 C 타입 에서는 피치 2mm에 대응하고 있습니다. | ||||||||
| 3 | 록풀리 C 타입, 록풀리 N 타입 에서는 피치 3mm에 대응하고 있습니다. | ||||||||
| 5 | AF | 탄소강 | P5M10AF-□S□□□ | 24T～72T | ○ | ||||
| BF | P5M10BF-□S□□□ | ||||||||
| AF | P5M15AF-□S□□□ | ○ | |||||||
| P5M25AF-□S□□□ | ○ | ||||||||
| 고강도 알루미늄 합금 | P5M10AF-A-□S□□□ | 24T～60T | ○ | ||||||
| BF | P5M10BF-A-□S□□□ | ||||||||
| AF | P5M15AF-A-□S□□□ | ○ | |||||||
| P5M25AF-A-□S□□□ | ○ | ||||||||
| 도금 사양 | P5M10AF-□S□□□-K | 25T～72T | ○ | ||||||
| P5M15AF-□S□□□-K | ○ | ||||||||
| P5M25AF-□S□□□-K | ○ | ||||||||
| 8 | AF | 탄소강 | P8M15AF-□S□□□ | 20T～72T | ○ | ||||
| BF | P8M15BF-□S□□□ | ||||||||
| AF | P8M25AF-□S□□□ | ○ | |||||||
| BF | P8M25BF-□S□□□ | ||||||||
| AF | P8M40AF-□S□□□ | ○ | |||||||
| BF | P8M40BF-□S□□□ | ||||||||
| AF | P8M60AF-□S□□□ | 28T～72T | ○ | ||||||
| BF | P8M60BF-□S□□□ | ||||||||
| AF | 고강도 알루미늄 합금 | P8M15AF-A-□S□□□ | 20T～60T | ○ | |||||
| P8M25AF-A-□S□□□ | ○ | ||||||||
| P8M40AF-A-□S□□□ | 24T～60T | ○ | |||||||
| 도금 사양 | P8M15AF-□S□□□-K | 20T～72T | ○ | ||||||
| P8M25AF-□S□□□-K | ○ | ||||||||
| P8M40AF-□S□□□-K | 24T～72T | ○ | |||||||
| P8M60AF-□S□□□-K | 26T～72T | ○ | |||||||
| 14 | AF | 탄소강 | P14M40AF-□S□□□ | 28T～72T | ○ | ||||
| B | P14M40B-□S□□□ | ||||||||
| AF | P14M60AF-□S□□□ | ○ | |||||||
| B | P14M60B-□S□□□ | ||||||||
| 고강도 알루미늄 합금 | --- | ||||||||
| AF | 도금 사양 | P14M40AF-□S□□□-K | 28T～50T | ○ | |||||
| P14M60AF-□S□□□-K | ○ | ||||||||
