벨트 클램프

製品写真
  • 벨트에의 워크 고정이나 롱벨트의 설치 등에 사용하는 「설치 금구」
  • 표준 재고화하는 것으로 한층 사용하기 쉬워졌습니다.
    쯔바키 타이밍 벨트 & 타이밍 풀리에 맞추어 「쯔바키 벨트 클램프」도 꼭 사용해 주십시오.

특징

  • ＊표준 재고품： 재고・즉납이므로, 곧바로 입수 가능합니다.
  • ＊구멍 가공제품： 설치용 구멍이 가공제이므로, 구입 후 바로 사용할 수 있습니다.
  • ＊구멍 가공 없음품： 고객의 설치 방법에 따른 추가공이 가능해져, 자유도가 향상됩니다.
  • ＊풍부한 품종：타이밍 벨트 (P5M, P8M)의 표준 각 폭에 더해, 구멍 가공 없음품은 벨트 폭 40/60mm용을 라인 업에 추가했습니다.

카탈로그 · 취급설명서

벨트 클램프의 사용 예

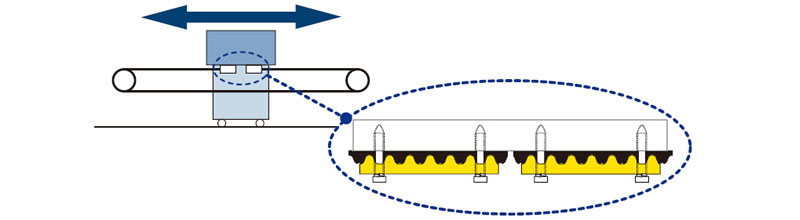

1. 왕복 운동하는 워크의 고정


[클릭으로 확대]

2. 롱벨트의 고정단용으로


[클릭으로 확대]

형번 표시 예

BDCP - P5M 10 N
|
벨트 클램프		 |
종류		 |
사용 벨트 폭		 |
|
N: 장착 구멍 없음
기호 없음: 장착 구멍 있음

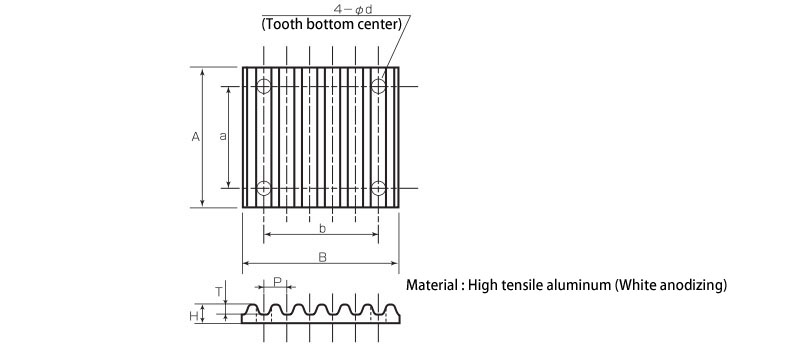

치수・표준 가격・ 배달


[클릭으로 확대]
형번  종류・
피치		 적용
벨트 폭
mm		 폭
A		 길이
B		 전체 두께
H		 치형높이
T		 장착 구멍
피치
a		 장착 구멍
피치
b		 설치
구멍 직경
d		 치형
피치
P		 DXF 도형
3DCAD 데이터		 가격 배달
BDCP-P5M10 P5M 10 27 35 6 1.90 16 25 4.5 5.00 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M10N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M15 15 32 21 25 4.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M15N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M20 20 37 26 25 4.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M20N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M25 25 42 31 25 4.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P5M25N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M15 P8M 15 34 54 8 3.00 22 40 5.5 8.00 DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M15N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M20 20 39 27 40 5.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M20N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M25 25 44 32 40 5.5 DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M25N - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M40N 40 60 - - - DXF・3DCAD お問合せくださいお問合せください
BDCP-P8M60N 60 80 - - - DXF・3DCAD お問合せくださいお問合せください
