짚 체인 액추에이터​

제품 사진
  • 지금까지 없었던 고속·고주파수·저상·장수명 액추에이터
  • 짚 체인 액추에이터는 2개의 체인을 지퍼처럼 맞물려 직선 운동을 하는 액추에이터입니다.
  • 컴팩트한 본체 설계에 의해, 종래의 직선 작동기에 비해 압도적인 공간 절약화를 실현합니다.
  • 고속·고빈도 운전에 대응해, 고정밀도의 다점 정지도 가능.
  • 유압·공압 실린더와 비교하여 사용 전력량을 대폭 삭감할 수 있어 에너지 절약에도 공헌합니다.
  • 최대 추력 38.2kN/최대 스트로크 5000mm의 중·대형 사이즈 대응도 가능합니다.
  • 자세한 것은 이쪽으로부터
  • 구동부 일체형도 라인업하고 있습니다.
  • 하이포이드 모터 부착 서보 모터용 감속기 TERVO 부착

배너 이미지

배너 이미지

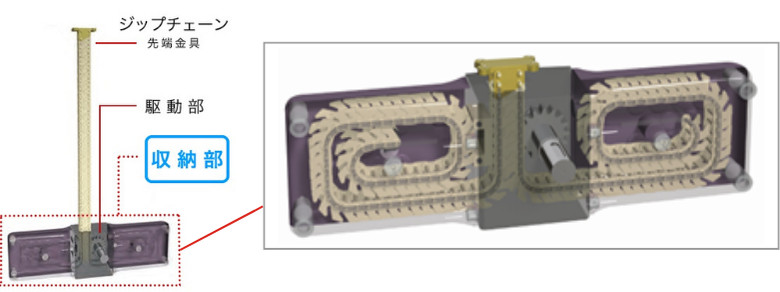

구조

선단금구：짚 체인과 일체화하고 있어, 밀어 올려, 매달아 어느쪽이든 설치가 가능합니다.

구동부：당사의 독자적인 스프로킷과 짚 체인이 맞물리는 것으로, 낭비 없는 동력 전달을 실시합니다.

수납부：체인 슬라이딩부는, 매끄럽고 컴팩트한 체인 케이스로의 수납을 실현.

특징

소형

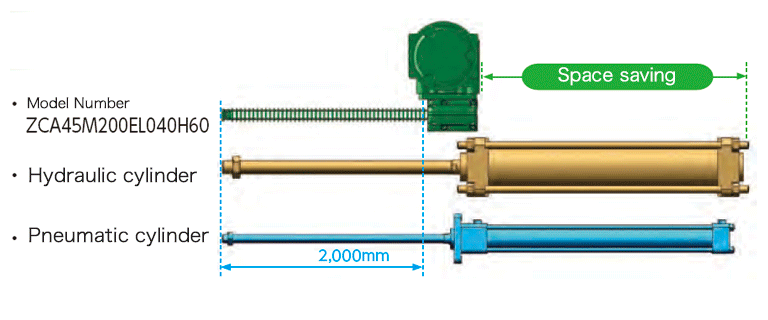

체인 케이스의 높이는 스트로크에 대해 약 1/10으로 저상으로, 구동부와 일체화하는 것으로 더욱 컴팩트해져, 좁은 공간에서의 설치가 가능합니다.

스트로크에 대해 최대 90% 저상화

고속

고속 운전시에는 최대 1000mm/sec를 실현.
나사식이나 기름·공압식 실린더의 속도를 압도합니다.

최대 속도 1,000mm/sec

다점 정지

서보 모터를 사용하여 고정밀 다점 정지 및 연속 운전이 가능합니다.

부하시간률 100%ED

긴 수명

내마모성이 뛰어나 체인 신장이 없고 기대 주행거리 4,000km의 주행이 가능합니다.

기대 주행거리 4,000km

설치 방향 자유

오시아게·수평·매달아 등의 고객의 요구에 맞는 설치 방향으로 자유롭게 설치할 수 있습니다.

설치 방향 제한 없음

클린 대응 사례

・클린 환경에서 채용된 사례는 이쪽으로부터.

사례 보기

・클린 대응 그리스, 클린 대응 자바라를 사용한 사내 발진 시험 데이터는 이쪽.

자료 다운로드

카탈로그 · 취급설명서

형번 표시 예

ZCA 35 K 050 E L 040 H 40 E4HC - J1F
|
시리즈		 |
사이즈
 25
35
45		 ｜
｜
｜
｜
｜
｜
 ｜
｜
｜
｜
 |
설치		 |
축 배치		 ｜
｜
 |
하이포이드 모터		 |
감속비		 |
마운트 코드		 |
옵션
|
모터 용량 009:90W 040:0.4kW
|
스트로크 050:500mm 100:1000mm
|
구동부
N：구동부 없음 (좋아하는 구동부를 별도로 준비해 주십시오.
M：하이포이드 모터 부착 K：서보 모터용 감속기 TERVO 부착

설치

E D
푸시 장착 수평 설치 매달아 설치

축 배치

구동부 L: 입력축 표준 R: 입력축 역방향 T: 입력 양축
N
M －
K －

옵션

자바라 급지 플레이트
J1：오시아게용, 매달아용 J2: 수평용 F

별매 옵션

별매 옵션에 대한 자세한 내용은 각 형번의 상세 페이지를 참조하십시오.

설치베이스 밑면 장착 베이스 모자

■ 쯔바키형번내비

선택 형번:

제품 상세 정보 보기

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

시리즈 사이즈 구동부 스트로크 설치 축 배치 모터 용량 감속비 마운트 코드
ZCA









모터 마운트부
치수표

제품 형번

구동부 없음

※ 형번 클릭으로 상세 정보를 표시합니다. (좋아하는 구동부를 별도 준비해 주십시오. 감속기・소형 기어 모터는 이쪽)

사이즈 스트로크
mm		 설치 방법: E 설치 방법: D
축 배치 축 배치
L R T L R T
ZCA25 300 ZCA25N030EL ZCA25N030ER ZCA25N030ET ZCA25N030DL ZCA25N030DR ZCA25N030DT
500 ZCA25N050EL ZCA25N050ER ZCA25N050ET ZCA25N050DL ZCA25N050DR ZCA25N050DT
ZCA35 500 ZCA35N050EL ZCA35N050ER ZCA35N050ET ZCA35N050DL ZCA35N050DR ZCA35N050DT
750 ZCA35N075EL ZCA35N075ER ZCA35N075ET ZCA35N075DL ZCA35N075DR ZCA35N075DT
1000 ZCA35N100EL ZCA35N100ER ZCA35N100ET ZCA35N100DL ZCA35N100DR ZCA35N100DT
ZCA45 1000 ZCA45N100EL ZCA45N100ER ZCA45N100ET ZCA45N100DL ZCA45N100DR ZCA45N100DT
1500 ZCA45N150EL ZCA45N150ER ZCA45N150ET ZCA45N150DL ZCA45N150DR ZCA45N150DT
2000 ZCA45N200EL ZCA45N200ER ZCA45N200ET ZCA45N200DL ZCA45N200DR ZCA45N200DT
이 페이지 위로 돌아가기

하이포이드 모터 부착

※상세 정보의 표시는 형번 내비게이션을 이용해 주십시오. 하이포이드 모터 이란?

사이즈 모터
용량		 감속비 스트로크
mm		 설치 방법: E 설치 방법: D
축 배치 축 배치
L T L T
ZCA25 60W 40, 50,
60		 300 ZCA25M030EL006H ZCA25M030ET006H ZCA25M030DL006H ZCA25M030DT006H
500 ZCA25M050EL006H ZCA25M050ET006H ZCA25M050DL006H ZCA25M050DT006H
90W 10, 15, 20,
25, 30		 300 ZCA25M030EL009H ZCA25M030ET009H ZCA25M030DL009H ZCA25M030DT009H
500 ZCA25M050EL009H ZCA25M050ET009H ZCA25M050DL009H ZCA25M050DT009H
ZCA35 0.2kW 40, 50,
60		 500 ZCA35M050EL020H ZCA35M050ET020H ZCA35M050DL020H ZCA35M050DT020H
750 ZCA35M075EL020H ZCA35M075ET020H ZCA35M075DL020H ZCA35M075DT020H
1000 ZCA35M100EL020H ZCA35M100ET020H ZCA35M100DL020H ZCA35M100DT020H
0.4kW 10, 12.5,
15, 20,
25, 30		 500 ZCA35M050EL040H ZCA35M050ET040H ZCA35M050DL040H ZCA35M050DT040H
750 ZCA35M075EL040H ZCA35M075ET040H ZCA35M075DL040H ZCA35M075DT040H
1000 ZCA35M100EL040H ZCA35M100ET040H ZCA35M100DL040H ZCA35M100DT040H
ZCA45 0.4kW 60,
80,
100		 1000 ZCA45M100EL040H ZCA45M100ET040H ZCA45M100DL040H ZCA45M100DT040H
1500 ZCA45M150EL040H ZCA45M150ET040H ZCA45M150DL040H ZCA45M150DT040H
2000 ZCA45M200EL040H ZCA45M200ET040H ZCA45M200DL040H ZCA45M200DT040H
0.75kW 10, 12.5,
15, 20, 25,
30, 40, 50		 1000 ZCA45M100EL075H ZCA45M100ET075H ZCA45M100DL075H ZCA45M100DT075H
1500 ZCA45M150EL075H ZCA45M150ET075H ZCA45M150DL075H ZCA45M150DT075H
2000 ZCA45M200EL075H ZCA45M200ET075H ZCA45M200DL075H ZCA45M200DT075H
이 페이지 위로 돌아가기

서보 모터용 감속기 TERVO 부착

※상세 정보의 표시는 형번 내비게이션을 이용해 주십시오. 서보 모터용 감속기 TERVO란?

사이즈 모터
용량		 감속비 스트로크
mm		 설치 방법: E 설치 방법: D
축 배치 축 배치
L T L T
ZCA25 200W 5, 10,
15, 20		 300 ZCA25K030EL020H ZCA25K030ET020H ZCA25K030DL020H ZCA25K030DT020H
500 ZCA25K050EL020H ZCA25K050ET020H ZCA25K050DL020H ZCA25K050DT020H
ZCA35 400W 40 500 ZCA35K050EL040H ZCA35K050ET040H ZCA35K050DL040H ZCA35K050DT040H
750 ZCA35K075EL040H ZCA35K075ET040H ZCA35K075DL040H ZCA35K075DT040H
1000 ZCA35K100EL040H ZCA35K100ET040H ZCA35K100DL040H ZCA35K100DT040H
750W 5, 10,
15, 20		 500 ZCA35K050EL075H ZCA35K050ET075H ZCA35K050DL075H ZCA35K050DT075H
750 ZCA35K075EL075H ZCA35K075ET075H ZCA35K075DL075H ZCA35K075DT075H
1000 ZCA35K100EL075H ZCA35K100ET075H ZCA35K100DL075H ZCA35K100DT075H
ZCA45 400W 120 1000 ZCA45K100EL040H ZCA45K100ET040H ZCA45K100DL040H ZCA45K100DT040H
1500 ZCA45K150EL040H ZCA45K150ET040H ZCA45K150DL040H ZCA45K150DT040H
2000 ZCA45K200EL040H ZCA45K200ET040H ZCA45K200DL040H ZCA45K200DT040H
750W 20, 25, 30,
40, 50, 60,
80		 1000 ZCA45K100EL075H ZCA45K100ET075H ZCA45K100DL075H ZCA45K100DT075H
1500 ZCA45K150EL075H ZCA45K150ET075H ZCA45K150DL075H ZCA45K150DT075H
2000 ZCA45K200EL075H ZCA45K200ET075H ZCA45K200DL075H ZCA45K200DT075H
이 페이지 위로 돌아가기
×
(드래그로 이동할 수 있습니다)

모터 마운트부 치수표

단위:mm

사이즈 마운트 코드
모터 메이커별
대응 일람표		 모터 마운트부 치수
AD MA MB MC MD ML(min) MS MT
ZCA25K-020(200W) E4HC 50 □60 φ50G7 M5 깊이 12(PCD70) 5 30(25) φ14 M4
ZCA35K-040(400W)
ZCA45K-040(400W)		 E4HC 54 □60 φ50G7 M5 깊이 12(PCD70) 5 30(25) φ14 M4
G2HC □80 φ70G7 M6 깊이 10(PCD90)
ZCA35K-075(750W)
ZCA45K-075(750W)		 G5KC 63 □80 φ70G7 M6 깊이 15(PCD90) 5 40(30) φ16 M5
G5LC φ19
K2LC □130 φ110G7 M8 깊이 13(PCD145) φ19
