파워실린더 U 시리즈

제품 사진
  • 소형 경량화를 실현한 정격 추력 6톤 이상의 전동 실린더입니다.
  • 종래품 T시리즈와 동등한 능력을 유지한 채, 소형 경량화와 코스트 퍼포먼스 향상에 성공한 파워실린더 입니다.
  • ・정격추력：58.8～490kN
  • ・칭호 속도：6.5～52mm/s

특징

배너 이미지

  • ・경량・컴팩트

    신개발의 고기능 볼 나사와 베어링 강화에 의해, 종래품(T시리즈)에 비해, 최대로 전체 길이 치수 10%, 질량 35%의 저감에 성공했습니다. 소형 경량화에 의해, 유압 실린더로부터의 치환도 용이하게 되었습니다.

  • ・충실한 라인업

    정격추력 50톤을 기종 확대하여 내경 Φ250mm 클래스의 유압실린더로 대체하기 쉬워졌습니다.

  • · 비용 성능 향상

    부품의 소형 경량화로 종래품으로부터의 코스트 다운을 실현한 것에 더해, 파워실린더는 전동식이기 때문에, 유압식에 비해 절전 효과가 크고, 전력 사용량을 대폭 삭감합니다.

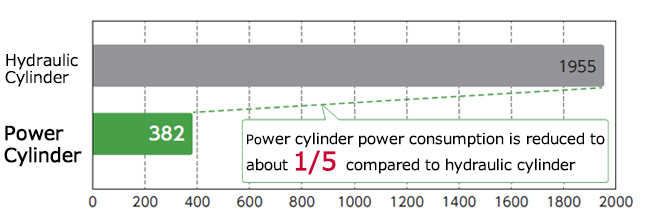

    [유압 실린더와의 전력 사용량 비교]

    1대당 연간 전력 사용량(kWh/년)

    1대당 연간 전력 사용량

유압 실린더의 간이 추력 산출
(유압 실린더 출력을 파워실린더 개략 추력으로 환산하기 위한 계산식을 기재하고 있습니다.)

각 타입 (보호 장치)의 구분 · 구조

안전 기구의 차이에 의해, 2개의 타입을 준비하고 있습니다.

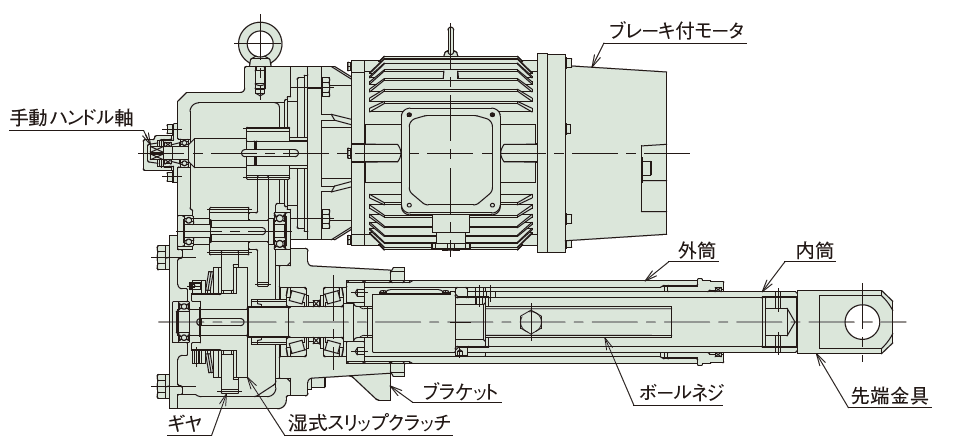

  • ・B 타입(습식 슬립 클러치 부착)

    감속부 나사 축단에 습식 슬립 클러치를 내장.

    특수한 라이닝의 채용에 의해 과부하시에 보호 기능을 발휘합니다.

    특수한 라이닝의 채용에 의해, 스트로크 오버시에도 보호 기능을 발휘합니다.

    구조도

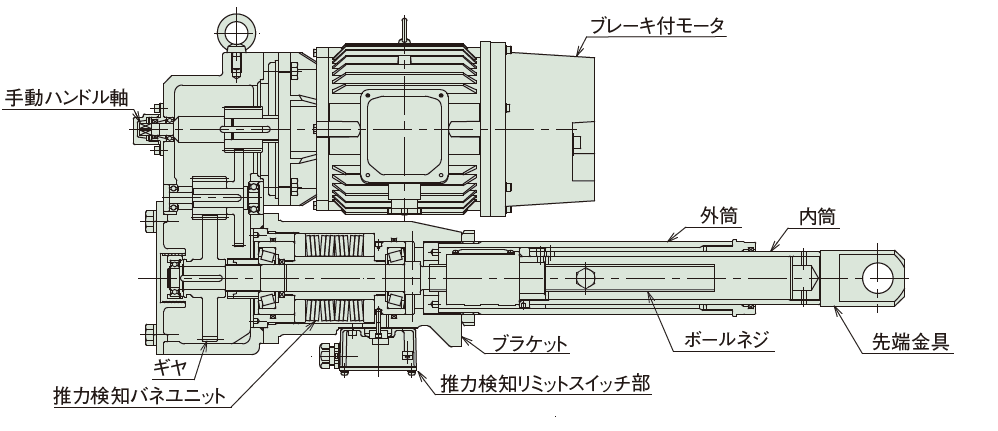

  • ・C타입(추력 검지 기구 부착)

    브라켓에 추력 검지 스프링 유닛을 내장.

    압착(인부) 정지나 과부하 시에 전기적인 신호가 필요한 경우에 효과를 발휘합니다.

    정지중에 부하측으로부터 과부하가 작용하는 경우나 스트로크 오버시에도 전기적 신호를 출력합니다.

    ※특히, 충격적으로 작용하는 경우에는 내장된 스프링이 편향 충격 하중의 흡수를 실시합니다.

    구조도

    ※50톤 사이즈의 추력 검지 기구는 압착(인부) 정지용으로서 상용할 수 없습니다. 안전 장치로 사용하십시오.

표준 기종 일람

형번  정격추력
N
{kgf}		 칭호 속도
50/60Hz
mm/s		 모터 용량
kW		 수동 샤프트 회전당
로드 이동 거리
mm		 로드 회전력
N·m
{kgf·m}		 칭호 스트로크
mm
LPUB6000
LPUC6000		 S 58.8k
{6000}		 6.5/7.8 0.75 1.0 124
{12.7}		 500, 1000
*1500
L 18/22 1.5 0.7
M 26/31 2.2 1.0
H 42/50 3.7 1.7
LPUB8000
LPUC8000		 S 78.4k
{8000}		 10/12 1.5 1.2 166
{17.0}		 500, 1000,
1500
L 20/24 2.2 0.8
M 30/36 3.7 1.2
H 43/52 5.5 1.7
LPUB12000
LPUC12000		 L 117k
{12000}		 10/12 2.2 1.2 333
{34.0}		 500, 1000,
1500, *2000
M 18/22 3.7 2.2
H 30/36 5.5 1.2
LPUB16000
LPUC16000		 L 156k
{16000}		 14.5/17.5 3.7 1.7 444
{45.3}		 500, 1000,
1500, 2000
M 20/24 5.5 2.3
H 30/36 7.5 1.2
LPUB22000
LPUC22000		 L 215k
{22000}		 14.5/17.5 5.5 2.9 915
{93.5}		 500, 1000,
1500, 2000
M 20/24 7.5 3.2
H 30/35 11 3.5
LPUB32000
LPUC32000		 L 313k
{32000}		 10/12 5.5 2.1 1109
{113}		 500, 1000,
1500, 2000
M 15/18 7.5 2.4
H 20/24 11 2.4
LPUB50000
LPUC50000		 L 490k
{50000}		 8/10 7.5 0.3 2166
{221}		 500, 1000,
1500, 2000
M 12/14 11 0.5
H 16/19 15 0.6

※속도는 모터의 동기 회전 속도 시의 값을 나타냅니다.

※*표시 스트로크의 경우는 정격추력이 제한됩니다.

T 시리즈에서 교환되는 경우

설치 치수를 T 시리즈에 맞춘 "U 시리즈 N 사양"을 준비하고 있습니다. N사양은 볼 나사의 기대 주행거리를 종래 대비 3배 이상으로 향상하고 있기 때문에, 실린더의 교환 빈도 저감에 공헌합니다.

형번 표시 예: LPUB6000L N 5VT1LPJ-TK

※N：N사양(T시리즈 교환용) ※말미에 「-TK」라고 기입해 주세요.

※N사양 대상 기종은 6000, 8000, 12000, 16000 사이즈입니다.

카탈로그 · 취급설명서

모터 사양

용량 0.75kW～3.7kW 5.5kW～15kW
모델 브레이크 부착 전폐 밀폐 자체냉각형 브레이크 부착 전폐 밀폐 외부팬 냉각형
출력 표준 기종 일람 참조
극수 4극
전원 전압 200V/200V/220V
주파수 50Hz/60Hz/60Hz
시간 정격 30분 정격 연속 정격
내열 클래스 B
보호 구조 밀폐 옥외형 (IP55)

모터 옵션은 여기를 참조하십시오.

형번 표시 예

LPU B 6000 L 5
|
시리즈 이름
파워실린더
U 시리즈		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
정격추력
6000:58.8kN{6000kgf}
8000:78.4kN{8000kgf}
12000:117kN{12000kgf}
16000:156kN{16000kgf}
22000:215kN{22000kgf}
32000:313kN{32000kgf}
50000:490kN{50000kgf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
칭호 스트로크
5:500mm
10:1000mm
15:1500mm
20:2000mm
유형
B: 습식 슬립 클러치 타입
C:추력 감지 기구 타입		 칭호 속도
S, L, M, H
실제 속도는
상세 정보를
참조하십시오.

■ 쯔바키형번내비

선택 형번:

제품 상세 정보 보기

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

시리즈 타입 정격추력 칭호 속도 스트로크

LPU













타입

B: 과부하 보호 장치로서 습식 슬립 클러치를 내장하고 있습니다.

C: 추력 감지 기구를 내장하고 있습니다.

정격추력

작동 가능한 정격의 추력입니다.

칭호 속도

모터 동기 회전 속도시의 실린더 동작 속도입니다.

각 기종의 속도값은 상세 정보를 참조하십시오.

칭호 스트로크

작동부의 스트로크 거리입니다. 추력에 따라 제작 범위가 다릅니다.

모터 사양

Z: 인버터 구동 대응입니다.

V：전원의 전압 및 주파수가 400/400/440V, 50/60/60Hz가 됩니다.

V1 : 전원의 전압 및 주파수가 380V, 50Hz입니다.

V2 : 전원의 전압 및 주파수가 380V, 60Hz입니다.

V3：전원의 전압 및 주파수가 415V, 50Hz가 됩니다.

V4 : 전원의 전압 및 주파수가 460V, 60Hz입니다.

T1：내열 클래스 F 40℃ 대응입니다.

T2：내열 클래스 F 60℃ 대응입니다.

T3：내열 클래스 F 80℃ 대응입니다.

T4：내열 클래스 H 80℃ 대응입니다.

N:CE 대응의 사양이 됩니다.

N2：UL 규격에 대응한 사양입니다.

N3：CCC 사양이 됩니다.

D: 내압 방폭 사양입니다.

A: 모터 없음 어댑터 사양입니다.

옵션 기호

L: 스트로크 조정 외부 LS2개 부착입니다.

L3：스트로크 조정 외부 LS3개 부착입니다.

K2：스트로크 위치를 검출하는 마이크로 스위치를 2개 내장합니다.

K4: 스트로크 위치를 검출하는 4개의 마이크로 스위치를 내장합니다.

P: 스트로크 위치를 검출하는 전위차계를 내장합니다.

R: 스트로크의 이동 신호를 출력하는 로터리 엔코더 부착입니다.

C: 클레비스 브래킷 포함입니다.
위치 감지 옵션 K2, K4, P, R과의 동시 장착은 불가능합니다.

U：U형 선단금구 부착입니다.

J: 쟈바라 첨부입니다.

※아래 전압에 대응, 옵션을 준비하고 있습니다.

옵션의 형번에 대해서는 이쪽으로부터 확인해 주십시오.

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기

정격추력 58.8kN｛6000kgf｝ (형번 LPUB6000~・LPUC6000~)

정격추력 78.4kN｛8000kgf｝ (형번 LPUB8000~・LPUC8000~)

정격추력 117kN｛12000kgf｝ (형번 LPUB12000~・LPUC12000~)

정격추력 156kN｛16000kgf｝ (형번 LPUB16000~・LPUC16000~)

정격추력 215kN｛22000kgf｝ (형번 LPUB22000~・LPUC22000~)

정격추력 313kN{32000kgf} (형번 LPUB32000～・LPUC32000～)

정격추력 490kN{50000kgf} (형번 LPUB50000~・LPUC50000~)

속도 스트로크
mm		 습식 슬립
클러치		 추력 검지 기구 부착※
L  500LPUB50000L5 LPUC50000L5
1000LPUB50000L10 LPUC50000L10
1500LPUB50000L15 LPUC50000L15
2000LPUB50000L20 LPUC50000L20
M  500LPUB50000M5 LPUC50000M5
1000LPUB50000M10 LPUC50000M10
1500LPUB50000M15 LPUC50000M15
2000LPUB50000M20 LPUC50000M20
H  500LPUB50000H5 LPUC50000H5
1000LPUB50000H10 LPUC50000H10
1500LPUB50000H15 LPUC50000H15
2000LPUB50000H20 LPUC50000H20

※LPUC50000은 압착(인부) 정지를 할 수 없습니다.

이 페이지 위로 돌아가기

유압 실린더의 간이 추력 산출

・유압 실린더 출력을 파워실린더 개략 추력으로 환산하기 위한 계산식을 기재하고 있습니다.

유압 실린더의 간이 추력 산출

특수 대응

・고객의 사용 조건에 맞추어 특수 대응이 가능합니다.

회전 방지 사양, 고착 대책, 자바라 특수 등, 특수 대응은 이쪽으로부터
