파워실린더 T 시리즈

제품 사진
  • AC(교류) 전원으로 사용하실 수 있는 정격 추력 2.45kN 이상의 중추력 존의 전동 실린더입니다.
  • 강력하게 하중을 유지하는 브레이크 모터, 저소음을 실현한 기어 감속부, 실린더용으로 개발된 고효율 볼 나사, 상대 장치를 보호하는 안전 기구,
    풍부한 옵션으로 모든 용도에 사용할 수 있습니다. 표준으로 옥외 사용이 가능합니다. (모터 보호 등급 IP55)
  • 정격추력：2.45～39.2kN
  • 칭호 속도：9～120mm/s

특징

  • ・선택하기 쉬운 2가지 타입

    안전 메커니즘의 차이로 인해 두 가지 유형이 있습니다. B 타입은 습식 슬립 클러치가 내장되어 있습니다.

    C 타입은 추력 검지 리미트 스위치 부착입니다.

  • ・와이드 바리에이션

    용도, 추력, 속도에 맞추어 광범위한 기종을 표준으로 준비하고 있습니다. 추력은 2.45kN~39.2kN, 속도는 9mm/s~120mm/s에서 선택할 수 있습니다.

  • ・확실한 작동

    전 기종 고효율의 볼 나사와 정숙한 감속부, 신뢰성이 높은 브레이크 모터를 채용하고 있습니다. 어느 시리즈에도 신뢰성이 높은 안전 장치를 내장하고 있으므로,
    과부하에 대해 효과적으로 작동합니다.

  • · 풍부한 옵션

    스트로크 조정 리미트 스위치는 외부식과 내부식의 2종류, 스트로크 센서는 포텐쇼미터 방식과 로터리 엔코더 방식의 2종류를 준비.
    시퀀서에 의한 제어가 보다 간단하게 되었습니다.

각 타입 (보호 장치)의 구분 · 구조

안전 기구의 차이에 의해, 2개의 타입을 준비하고 있습니다.

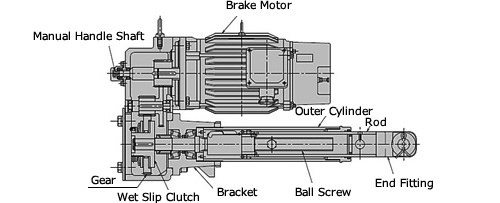

  • ・B타입(습식 슬립 클러치 부착)

    감속부 나사 축단에 습식 슬립 클러치를 내장. 특수한 라이닝의 채용에 의해 과부하시에 보호 기능을 발휘합니다.

    특수한 라이닝의 채용에 의해, 스트로크 오버시에도 보호 기능을 발휘합니다.

B타입

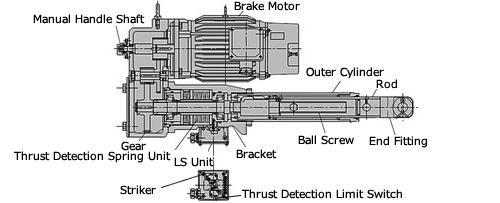

  • ・C 타입 (추력 검지 기구 부착)

    브라켓에 추력 검지 스프링 유닛을 내장. 압착(인부) 정지나 과부하 시에 전기적인 신호가 필요한 경우에 효과를 발휘합니다.

    정지중에 부하측으로부터 과부하가 작용하는 경우나 스트로크 오버시에도 전기적 신호를 출력합니다.

    ※특히, 충격적으로 작용하는 경우에는 내장된 스프링이 편향 충격 하중의 흡수를 실시합니다.

C타입

표준 기종 일람

형번  정격추력
N
{kgf}		 칭호 속도
50/60Hz
mm/s		 모터 용량
kW		 수동 샤프트 회전당
로드 이동 거리
mm		 로드 회전력
N·m
{kgf·m}		 칭호 스트로크
mm
LPTB250
LPTC250		 S 2.45k
{250}		 12.5/15 0.1 2.0 2.65
{0.27}		 200, 300, 400,
500, 600
L 25/30 0.1 1.0
M 50/60 0.2 2.0
H 100/120 0.4 4.0
LPTB500
LPTC500		 S 4.90k
{500}		 12.5/15 0.1 2.0 2.29
{0.54}		 200, 300, 400,
500, 600, 800
L 25/30 0.2 1.0
M 50/60 0.4 2.0
H 100/120 0.75 3.9
LPTB1000
LPTC1000		 S 9.80k
{1000}		 12.5/15 0.2 2.0 14.7
{1.5}		 200, 300, 400,
500, 600, 800,
*1000
L 25/30 0.4 1.0
M 50/60 0.75 2.0
H 100/120 1.5 4.0
LPTB2000
LPTC2000		 S 19.6k
{2000}		 12.5/15 0.4 2.0 35.3
{3.6}		 200, 300, 400,
500, 600, 800,
*1000, *1200
L 25/30 0.75 1.0
M 50/60 1.5 2.0
H 75/90 2.2 3.0
LPTB4000
LPTC4000		 S 39.2k
{4000}		 9/11 0.75 1.4 83.3
{8.5}		 200, 300, 400,
500, 600, 800,
1000, 1200, *1500
L 25/30 1.5 1.0
M 35/42 2.2 1.4
H 60/72 3.7 2.4

※속도는 모터의 동기 회전 속도 시의 값을 나타냅니다.

※*표시 스트로크의 경우는 정격추력이 제한됩니다.

카탈로그 · 취급설명서

모터 사양

모델 브레이크 부착 전폐 밀폐 자체냉각형
출력 표준 기종 일람 참조
극수 4극
전원 전압 200V/200V/220V
주파수 50Hz/60Hz/60Hz
시간 정격 30분 정격
내열 클래스 B
보호 구조 밀폐 옥외형 (IP55)

모터 옵션은 여기를 참조하십시오.

형번 표시 예

LPT B 1000 L 4
|
시리즈 이름
파워실린더
T 시리즈		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
정격추력
250:2.45kN{250kgf}
500:4.90kN{500kgf}
1000:9.80kN{1000kgf}
2000: 19.6kN{2000kgf}
4000:39.2kN{4000kgf}
32000:313kN{32000kgf}		 ｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜
｜		 |
칭호 스트로크
2:200mm
3:300mm
4:400mm
5:500mm
6:600mm
8:800mm
10:1000mm
12:1200mm
15:1500mm
20:2000mm
유형
B: 습식 슬립 클러치 타입
C:추력 감지 기구 타입		 칭호 속도
S, L, M, H
실제 속도는
상세 정보를
참조하십시오.

■ 쯔바키형번내비

선택 형번:

제품 상세 정보 보기

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

시리즈 타입 정격추력 칭호 속도 스트로크

LPT






















타입

B: 과부하 보호 장치로서 습식 슬립 클러치를 내장하고 있습니다.

C: 추력 감지 기구를 내장하고 있습니다.

정격추력

작동 가능한 정격의 추력입니다.

칭호 속도

모터 동기 회전 속도시의 실린더 동작 속도입니다.

각 기종의 속도값은 상세 정보를 참조하십시오.

칭호 스트로크

작동부의 스트로크 거리입니다. 추력에 따라 제작 범위가 다릅니다.

모터 사양

Z: 인버터 구동 대응입니다.

V：전원의 전압 및 주파수가 400/400/440V, 50/60/60Hz가 됩니다.

V1 : 전원의 전압 및 주파수가 380V, 50Hz입니다.

V2 : 전원의 전압 및 주파수가 380V, 60Hz입니다.

V3：전원의 전압 및 주파수가 415V, 50Hz가 됩니다.

V4 : 전원의 전압 및 주파수가 460V, 60Hz입니다.

T1：내열 클래스 F 40℃ 대응입니다.

T2：내열 클래스 F 60℃ 대응입니다.

T3：내열 클래스 F 80℃ 대응입니다.

T4：내열 클래스 H 80℃ 대응입니다.

N:CE 대응의 사양이 됩니다.

N2：UL 규격에 대응한 사양입니다.

N3：CCC 사양이 됩니다.

D: 내압 방폭 사양입니다.

A: 모터 없음 어댑터 사양입니다.

옵션 기호

L: 스트로크 조정 외부 LS2개 부착입니다.

L3：스트로크 조정 외부 LS3개 부착입니다.

K2：스트로크 위치를 검출하는 마이크로 스위치를 2개 내장합니다.

K4: 스트로크 위치를 검출하는 4개의 마이크로 스위치를 내장합니다.

P: 스트로크 위치를 검출하는 전위차계를 내장합니다.

R: 스트로크의 이동 신호를 출력하는 로터리 엔코더 부착입니다.

C: 클레비스 브래킷 포함입니다.
위치 감지 옵션 K2, K4, P, R과의 동시 장착은 불가능합니다.

I：I형 선단금구 부착입니다.
추력 58.8kN{6000kgf} 이상의 기종은
I형 선단금구가 표준이 됩니다(기호 부가 불필요).

J: 쟈바라 첨부입니다.

F: 모터 단자함 및 스트로크 조정 외부 LS를 표준과 반대측에 설치합니다.
추력 39.2kN{4000kgf} 이하의 기종으로 선택할 수 있습니다.


※ 각종 옵션을 준비하고 있습니다.

옵션의 형번에 대해서는 이쪽으로부터 확인해 주십시오.

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기

추력 2.45kN｛250kgf｝ (형번 LPTB250~・LPTC250~)

추력 4.90kN{500kgf} (형번 LPTB500~・LPTC500~)

추력 9.80kN{1000kgf} (형번 LPTB1000~・LPTC1000~)

추력 19.6kN{2000kgf} (형번 LPTB2000~・LPTC2000~)

추력 39.2kN｛4000kgf｝ (형번 LPTB4000~・LPTC4000~)

추력 58.8kN｛6000kgf｝ (형번 LPTB6000~・LPTC6000~)

이 형번 모델 체인지하고 있습니다.
속도 스트로크
mm		 습식 슬립
클러치		 추력 검지 기구 부착
S  500LPTB6000S5 LPTC6000S5
1000LPTB6000S10 LPTC6000S10
1500LPTB6000S15 LPTC6000S15
L  500LPTB6000L5 LPTC6000L5
1000LPTB6000L10 LPTC6000L10
1500LPTB6000L15 LPTC6000L15
M  500LPTB6000M5 LPTC6000M5
1000LPTB6000M10 LPTC6000M10
1500LPTB6000M15 LPTC6000M15
H  500LPTB6000H5 LPTC6000H5
1000LPTB6000H10 LPTC6000H10
1500LPTB6000H15 LPTC6000H15
이 페이지 위로 돌아가기

추력 78.4kN｛8000kgf｝ (형번 LPTB8000~・LPTC8000~)

이 형번 모델 체인지하고 있습니다.
속도 스트로크
mm		 습식 슬립
클러치		 추력 검지 기구 부착
S  500LPTB8000S5 LPTC8000S5
1000LPTB8000S10 LPTC8000S10
1500LPTB8000S15 LPTC8000S15
L  500LPTB8000L5 LPTC8000L5
1000LPTB8000L10 LPTC8000L10
1500LPTB8000L15 LPTC8000L15
M  500LPTB8000M5 LPTC8000M5
1000LPTB8000M10 LPTC8000M10
1500LPTB8000M15 LPTC8000M15
H  500LPTB8000H5 LPTC8000H5
1000LPTB8000H10 LPTC8000H10
1500LPTB8000H15 LPTC8000H15
이 페이지 위로 돌아가기

추력 117kN｛12000kgf｝ (형번 LPTB12000~・LPTC12000~)

추력 156kN｛16000kgf｝ (형번 LPTB16000~・LPTC16000~)

추력 313kN｛32000kgf｝ (형번 LPTB32000~・LPTC32000~)

・LPT 시리즈 추력 6000kgf 이상의 모델은 2019년도부터 LPU 시리즈로 이행했습니다.

자세한 것은 이쪽을 확인해 주세요.

유압 실린더의 간이 추력 산출

・유압 실린더 출력을 파워실린더 개략 추력으로 환산하기 위한 계산식을 기재하고 있습니다.

유압 실린더의 간이 추력 산출

특수 대응

・고객의 사용 조건에 맞추어 특수 대응이 가능합니다.

회전 방지 사양, 고착 대책, 자바라 특수 등, 특수 대응은 이쪽으로부터
