사이드롤러 부착 RS 형 체인
- RS형 체인의 핀을 연장하고 거기에 자유롭게 회전하는 사이드롤러를 설치한 프리 플로우 체인입니다.
- 사이드롤러를 다수 붙일 수 있으므로, 작은 반송물을 직접 태우는 컨베이어에 적합합니다.
- 표준 사양, 람다(무급유) 사양, SS(스테인리스) 사양, 프라콤비체인 사양을 갖추고 있습니다.
- ＊NP사양 (니켈 도금)도 제작하므로 상담해 주십시오.

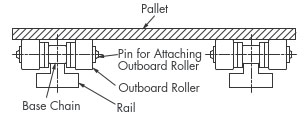

특징
- ・ 사이드롤러 부착으로, 컨베이어의 콤팩트화에 적합합니다.
- ・백벤트가 가능하기 때문에, 리턴측의 레이아웃이 용이해집니다.
- ・ 사이드롤러를 다수 붙일 수 있으므로, 작은 반송물을 사이드롤러에 직접 올리는 컨베이어에도 적합합니다.
- 사이드롤러 사양
카탈로그 · 취급설명서
각 사양에 대해
표준 사양
- ・체인 본체는 스틸제입니다. 본체 롤러도 스틸제가 표준이 됩니다.
- ・체인 본체는 전부품 스틸제의 열처리 경화품입니다.
- ・ 사이드롤러 는 엔지니어링 플라스틱 제 롤러(플라스틱롤러, 플라 브레이크 롤러, 도전 롤러)와 스틸제 롤러가 있습니다.
- ・使用温度範囲：-10℃～150℃
- ・급유가 필요합니다.
람다(무급유) 사양
- ・소결제 특수함유부쉬의 채용에 의해, 무급유 에서도 장기간 사용할 수 있습니다.
※스틸 사이드롤러 에는 급유가 필요합니다. - ・ 허용 장력은 표준 사양과 같습니다만, 식별을 위해 내・외 플레이트에 흑염 처리 실시하고 있습니다.
- ・使用温度範囲：-10℃～150℃
- ・약품・수중 또는 세정・탈지의 분위기에서의 사용은 피해 주세요.
- ・ 사이드롤러 는 엔지니어링 플라스틱 제 롤러(플라스틱롤러, 플라 브레이크 롤러, 도전 롤러)와 스틸제 롤러가 있습니다.
SS(스테인리스) 사양
- ・핀(석출 경화 스테인리스)을 제외한 부품은 18-8 스테인리스로 내식성이 있습니다.
- ・체인 본체 및 본체 롤러는 스테인리스제로, 내식성이 있습니다.
- ・使用温度範囲：-20℃～400℃
- ・급유가 필요합니다.
프라콤비체인 콤비 사양
- ・ 엔지니어링 플라스틱 제 안쪽 링크와 18-8 스테인리스 외 링크(핀은 석출 경화계 스테인리스)로 구성되어 있습니다.
- ・ 무급유로 내식성이 있습니다.
- ・경량：대 스틸비 50% 저감, 저소음：대 스틸비 5db 저감.
- ・使用温度範囲：-20℃～80℃
- · 오프셋 링크는 없습니다. 엔지니어링 플라스틱의 색상은 흰색입니다.

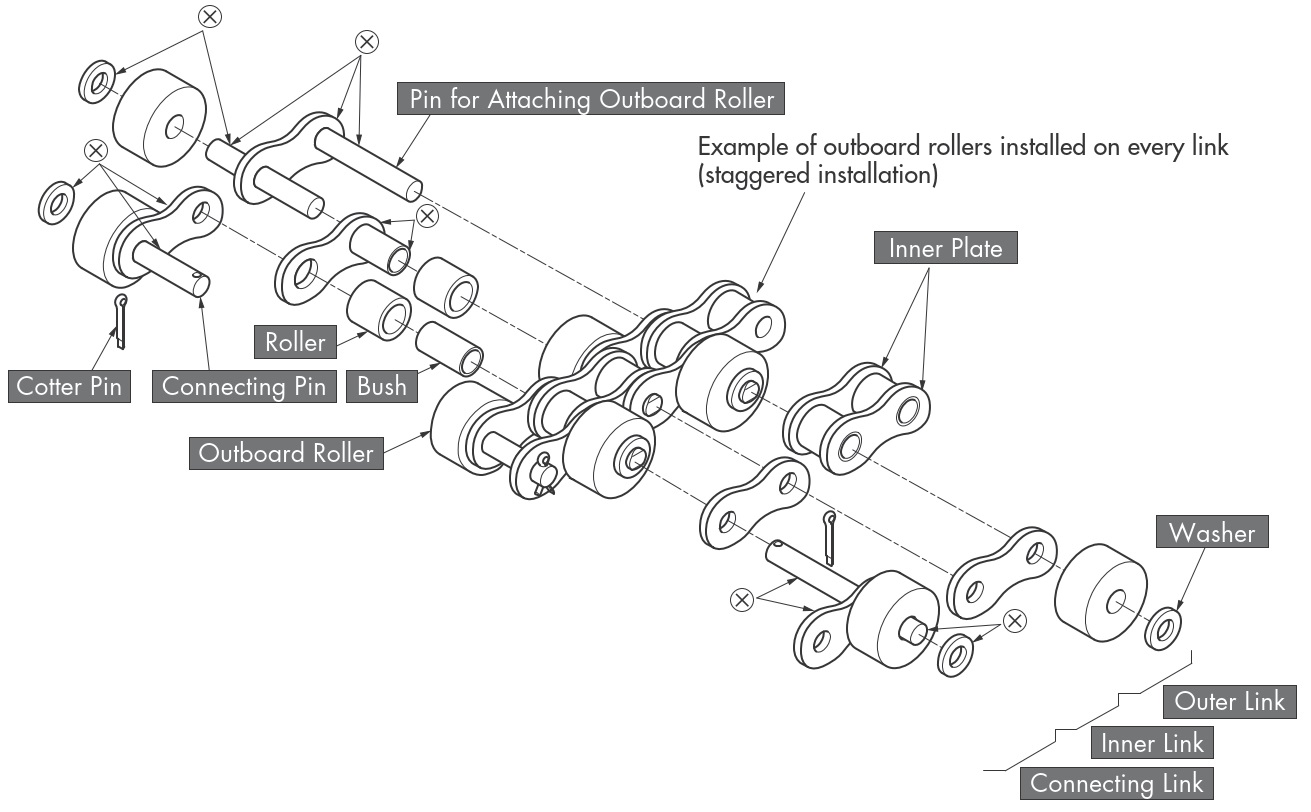

구조
[클릭으로 확대]
- ・x표는 억지끼워맞춤를 나타내고 있습니다.
사이드롤러의 설치 위치

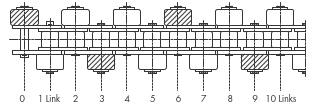

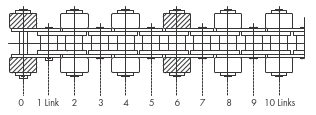

| 지그재그형에 설치하는 경우 | 평행형에 설치하는 경우 |
|---|---|
 |
 |
|
|
상품 일람
※클릭으로 상세 정보를 표시합니다.
노트
1. 체인 본체란, 체인 전체에서 사이드롤러를 제외한 부분을 편의상 부르고 있습니다.
2. ※1 체인 본체가 람다 사양인 경우에도 스틸 사이드롤러 에는 급유가 필요합니다.
3. ※2의 사이드롤러 설치 핀만은 석출 경화계 스테인리스입니다.
4. 도전 롤러 및 체인 본체 NP사양의 경우의 브레이크는 스프링식 브레이크가 됩니다.
5. 사이드롤러가 KV 롤러인 경우 본체 롤러는 S 롤러가 됩니다.
6. ※3 체인 본체가 SS사양 인 경우, 스테인리스 롤러가 됩니다.
스프로킷 사양 선정시
고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.
사이드롤러 부착 RS형 체인에는 작은 잇수 (아래 표)에 한하여 스프로킷 허브부가 사이드롤러에 해당하므로 RS용 스프로킷은 사용할 수 없습니다.
작은 잇수의 스프로킷 사용하는 경우는 RS용 스프로킷을 아래 표의 치수로 허브 지름을 가공해 주시거나, 그 이외의 잇수의 경우는 RS용 스프로킷을 그대로 사용
받을 수 있습니다.
| 체인 크기 | 잇수 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | |
| RS40 | 20 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 |
| RS50 | 26 | 31 | 36 | 41 | 46 | 51 | 56 | 61 | 66 | 71 | |||||
| RS60 | 32 | 38 | 44 | 50 | 56 | ||||||||||
| RS80 | 44 | 76 | 92 | ||||||||||||
| RS100 | 62 | 72 | 81 | ||||||||||||
체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.
1 유닛의 링크 수
사이드롤러 부착 체인은 지정이 없는 경우에는 1유닛(1개의 체인 길이) 단위로 납입합니다.
| 체인 크기 | 1 유닛의 링크 수 |
|---|---|
| RS40 | 240 |
| RS50 | 192 |
| RS60 | 160 |
| RS80 | 120 |
| RS100 | 96 |
