톱 롤러 부착 더블피치 ​

製品写真
  • 톱 롤러 부착 더블피치 는 더블피치의 플레이트를 상부로 연장하고 거기에 자유롭게 회전하는 톱 롤러를 부착한 프리 플로우
    체인입니다.
  • 체인 자체의 폭 치수는 다른 프리 플로우 체인보다 작고 톱 롤러를 양쪽 플레이트로지지하므로 견고한 프리 플로우
    컨베이어에 적합합니다.
  • 표준 사양, 람다(무급유) 사양, SS(스테인리스) 사양을 갖추고 있습니다.
  • ＊NP사양 (니켈 도금)도 제작하므로 상담해 주십시오.

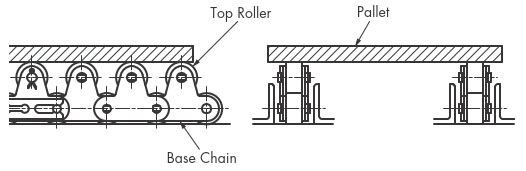

용도

  • 저속으로 중량물의 반송에 적합하며, 특히 자동차 생산설비에서 많이 채용되고 있습니다.
용도

톱 롤러 사양

카탈로그 · 취급설명서

각 사양에 대해

표준 사양

  • ・롤러 이외의 체인 본체 재질은 전부품 스틸제의 열처리 경화품입니다.
  • ・본체 롤러는 스틸 롤러(S, R) 또는 플라스틱 R 롤러를 선택할 수 있습니다. 톱 롤러는 플라스틱롤러와 스틸 롤러를 선택할 수 있습니다.
  • 스틸 롤러
  • ・전부품 스틸제의 열처리 경화품입니다.
  • ・使用温度範囲：-10℃～150℃
  • ・급유가 필요합니다.
  • 플라스틱 R 롤러 (엔지니어링 플라스틱 제조)
  • ・경량(대 스틸비 40% 경감), 저소음(대 스틸비 5~7dB 저감)
  • ・주행 저항(대 스틸비 30% 저감)
  • ・使用温度範囲：-10℃～80℃
  • ・핀과 부시 사이에는 급유가 필요합니다. 엔지니어링 플라스틱 제 롤러의 색은 흰색입니다.

람다(무급유) 사양

  • ・소결제 특수함유부쉬의 채용에 의해, 무급유 에서도 장기간 사용하실 수 있습니다. (스틸 톱 롤러에는 급유가 필요합니다)
  • ・본체 롤러는 스틸 롤러(S, R) 또는 플라스틱 R 롤러를 선택할 수 있습니다. 톱 롤러는 플라스틱롤러와 스틸 롤러를 선택할 수 있습니다.
  • ・ 허용 장력은 표준 사양과 같습니다만, 식별을 위해 내・외 플레이트에 흑염 처리 실시하고 있습니다.
  • ・使用温度範囲：-10℃～150℃
  • ・약품・수중 또는 세정・탈지의 분위기에서의 사용은 피해 주세요.

SS(스테인리스) 사양

  • ・체인 본체 및 본체 롤러는 18-8 스테인리스로, 내식성이 있습니다.
  • ・본체 롤러는 스테인리스 롤러(S, R) 또는 플라스틱 R 롤러를 선택할 수 있습니다. 톱 롤러는 플라스틱롤러, KV 롤러, 스테인리스 롤러를 선택할 수 있습니다.
  • 스틸 롤러
  • ・체인 본체 및 본체 롤러는 스테인리스제로, 내식성이 있습니다.
  • ・使用温度範囲：-20℃～400℃
  • ・급유가 필요합니다.
  • 플라스틱 R 롤러 (엔지니어링 플라스틱 제조)
  • ・경량(대 스틸비 40% 경감), 저소음(대 스틸비 5~7dB 저감)
  • ・주행 저항(대 스틸비 30% 저감)
  • ・使用温度範囲：-10℃～80℃
  • ・핀과 부시 사이에는 급유가 필요합니다. 엔지니어링 플라스틱 제 롤러의 색은 흰색입니다.

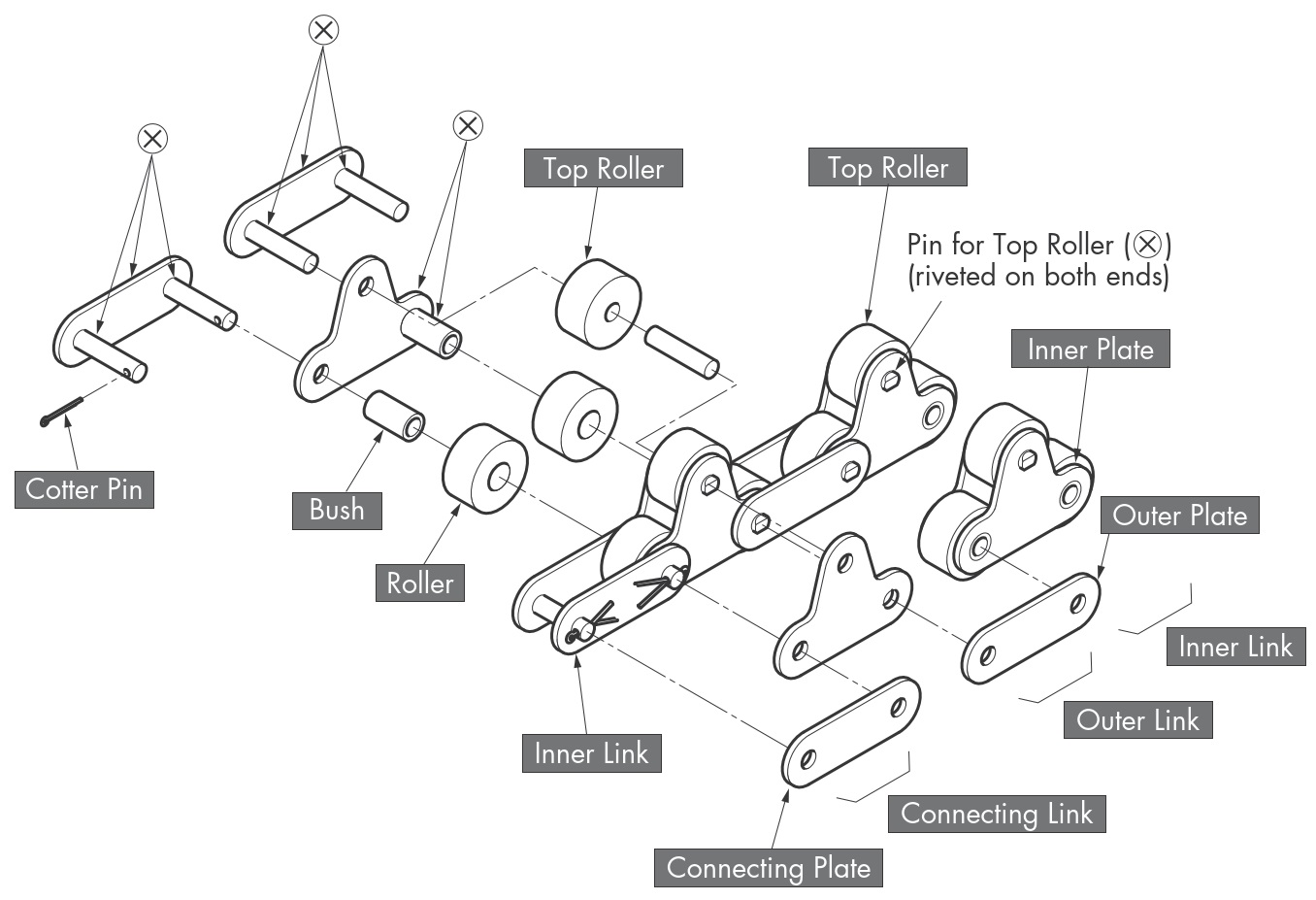

구조


[클릭으로 확대]
  • ・x표는 억지끼워맞춤를 나타내고 있습니다.

상품 일람

※클릭으로 상세 정보를 표시합니다.

체인 본체의
사양		 본체
롤러		 플라스틱 톱 롤러의 종류 스틸 탑 롤러의 종류 피치
mm		 롤러 직경
mm		 안쪽 링크
내부 폭
mm
풀라
롤러		 KV
롤러		 스틸 롤러
(스테인리스 롤러※2)		 람다
롤러
표준 사양 더블피치 강철 RF2040S-TRP ---RF2040S-TR RF2040S-TRLM 25.4 7.92 7.95
RF2050S-TRP ---RF2050S-TR RF2050S-TRLM 31.75 10.16 9.53
RF2060S-TRP ---RF2060S-TR RF2060S-TRLM 38.1 11.91 12.7
RF2080S-TRP ---RF2080S-TR RF2080S-TRLM 50.8 15.88 15.88
RF2100S-TRP ---RF2100S-TR --- 63.5 19.05 19.05
RF2040R-TRP ---RF2040R-TR RF2040R-TRLM 25.4 15.88 7.95
RF2050R-TRP ---RF2050R-TR RF2050R-TRLM 31.75 19.05 9.53
RF2060R-TRP ---RF2060R-TR RF2060R-TRLM 38.1 22.23 12.7
RF2080R-TRP ---RF2080R-TR RF2080R-TRLM 50.8 28.58 15.88
RF2100R-TRP ---RF2100R-TR --- 63.5 39.69 19.05
엔지니어링 플라스틱 RF2040RP-TRP ---RF2040RP-TR --- 25.4 15.88 7.95
RF2050RP-TRP ---RF2050RP-TR --- 31.75 19.05 9.53
RF2060RP-TRP ---RF2060RP-TR --- 38.1 22.23 12.7
RF2080RP-TRP ---RF2080RP-TR --- 50.8 28.58 15.88
RF2100RP-TRP ---RF2100RP-TR --- 63.5 39.69 19.05
람다 사양
(LMC)
※1		 더블피치 강철 RF2040S-LMC-TRP ---RF2040S-LMC-TR RF2040S-LMC-TRLM 25.4 7.92 7.95
RF2050S-LMC-TRP ---RF2050S-LMC-TR RF2050S-LMC-TRLM 31.75 10.16 9.53
RF2060S-LMC-TRP ---RF2060S-LMC-TR RF2060S-LMC-TRLM 38.1 11.91 12.7
RF2080S-LMC-TRP ---RF2080S-LMC-TR --- 50.80 15.88 15.88
RF2040R-LMC-TRP ---RF2040R-LMC-TR RF2040R-LMC-TRLM 25.4 15.88 7.95
RF2050R-LMC-TRP ---RF2050R-LMC-TR RF2050R-LMC-TRLM 31.75 19.05 9.53
RF2060R-LMC-TRP ---RF2060R-LMC-TR RF2060R-LMC-TRLM 38.1 22.23 12.7
RF2080R-LMC-TRP ---RF2080R-LMC-TR --- 50.80 28.58 15.88
엔지니어링 플라스틱 RF2040RP-LMC-TRP ---RF2040RP-LMC-TR --- 25.4 15.88 7.95
RF2050RP-LMC-TRP ---RF2050RP-LMC-TR --- 31.75 19.05 9.53
RF2060RP-LMC-TRP ---RF2060RP-LMC-TR --- 38.1 22.23 12.7
SS사양
(스테인리스 사양)		 더블피치 스테인리스 RF2040S-SS-TRP RF2040S-SS-TR-PKV RF2040S-SS-TR --- 25.4 7.92 7.95
RF2050S-SS-TRP RF2050S-SS-TR-PKV RF2050S-SS-TR --- 31.75 10.16 9.53
RF2060S-SS-TRP RF2060S-SS-TR-PKV RF2060S-SS-TR --- 38.1 11.91 12.7
RF2080S-SS-TRP ---RF2080S-SS-TR --- 50.8 15.88 15.88
RF2100S-SS-TRP ---RF2100S-SS-TR --- 63.5 19.05 19.05
RF2040R-SS-TRP ---RF2040R-SS-TR --- 25.4 15.88 7.95
RF2050R-SS-TRP ---RF2050R-SS-TR --- 31.75 19.05 9.53
RF2060R-SS-TRP ---RF2060R-SS-TR --- 38.1 22.23 12.7
RF2080R-SS-TRP ---RF2080R-SS-TR --- 50.8 28.58 15.88
RF2100R-SS-TRP ---RF2100R-SS-TR --- 63.5 39.69 19.05
엔지니어링 플라스틱 RF2040RP-SS-TRP --------- 25.4 15.88 7.95
RF2050RP-SS-TRP --------- 31.75 19.05 9.53
RF2060RP-SS-TRP --------- 38.1 22.23 12.7
RF2080RP-SS-TRP --------- 50.8 28.58 15.88
RF2100RP-SS-TRP --------- 63.5 39.69 19.05

노트
1. 체인 본체란, 체인 전체로부터 톱 롤러를 제외한 부분을 편의상 부르고 있습니다.
2.※1 체인 본체가 람다 사양의 경우에도, 스틸 톱 롤러에는 급유가 필요합니다.
3.※2 체인 본체가 SS사양 인 경우, 스테인리스 롤러가 됩니다.

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

톱 롤러 부착 더블피치체인 (본체 R 롤러)의 경우, 표준 더블피치 용 스프로킷 (R 롤러용)에서는 이끝 톱 롤러에 해당하기 때문에 전용 스프로킷 필요합니다.

S 롤러의 경우 표준 스틸 더블피치 스프로킷을 사용하십시오.

또한 스프로킷 의 잇수 30개 이상인 경우에는 표준 스틸제 RS 스프로킷 사용할 수 있습니다.

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표
