외측 롤러가 있는 이중 피치 체인 ​

제품 사진
  • 외측 롤러가 있는 이중 피치 체인 는 더블피치의 핀을 연장하고 거기에 자유롭게 회전하는 사이드롤러를 장착한 프리 플로 체인입니다.
  • 사이드롤러를 다수 붙일 수 있으므로, 작은 반송물을 직접 태우는 컨베이어에 적합합니다.
  • 표준 사양, 람다(무급유) 사양, SS(스테인리스) 사양을 갖추고 있습니다.
  • ＊NP사양 (니켈 도금)도 제작하므로 상담해 주십시오.

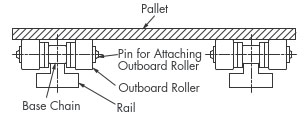

특징

  • ・ 사이드롤러 부착으로, 컨베이어의 콤팩트화에 적합합니다.
  • ・백벤트가 가능하기 때문에, 리턴측의 레이아웃이 용이해집니다.
  • ・ 사이드롤러를 다수 붙일 수 있으므로, 작은 반송물을 사이드롤러에 직접 올리는 컨베이어에도 적합합니다.
  • 사이드롤러 사양
특징

카탈로그 · 취급설명서

각 사양에 대해

표준 사양

  • ・체인 본체는 스틸제로, R 롤러만 스틸 롤러, 플라스틱롤러를 선택할 수 있습니다.
  • 스틸 롤러
  • ・전부품 스틸제의 열처리 경화품입니다.
  • ・使用温度範囲：-10℃～150℃
  • ・급유가 필요합니다.
  • 플라스틱 R 롤러 (엔지니어링 플라스틱 제조)
  • ・경량(대 스틸비 30% 경감), 저소음(대 스틸비 5~7dB 저감)
  • ・주행 저항(대 스틸비 30% 저감)
  • ・使用温度範囲：-10℃～80℃
  • ・핀과 부시 사이에는 급유가 필요합니다. 엔지니어링 플라스틱 제 롤러의 색은 흰색입니다.

람다(무급유) 사양

  • ・소결제 특수함유부쉬의 채용에 의해, 무급유 에서도 장기간 사용할 수 있습니다.
    ※스틸 사이드롤러 에는 급유가 필요합니다.
  • ・ 허용 장력은 표준 사양과 같습니다만, 식별을 위해 내・외 플레이트에 흑염 처리 실시하고 있습니다.
  • ・使用温度範囲：-10℃～150℃
  • ・약품・수중 또는 세정・탈지의 분위기에서의 사용은 피해 주세요.
  • ・RF2060까지의 제작이 됩니다.
  • ・ 사이드롤러 는 엔지니어링 플라스틱 제 롤러(플라스틱롤러, 플라 브레이크 롤러, 도전 롤러)와 스틸제 롤러가 있습니다.

SS(스테인리스) 사양

  • ・핀(석출 경화 스테인리스)을 제외한 부품은 18-8 스테인리스로 내식성이 있습니다.
  • ・S 롤러는 스테인리스 롤러, 더블피치의 R 롤러는 플라스틱롤러와 스테인리스 롤러의 2 종류를 선택할 수 있습니다.
  • 스틸 롤러
  • ・체인 본체 및 본체 롤러는 스테인리스제로, 내식성이 있습니다.
  • ・使用温度範囲：-20℃～400℃
  • ・급유가 필요합니다.
  • 플라스틱 R 롤러 (엔지니어링 플라스틱 제조)
  • ・경량(대 스틸비 30% 경감), 저소음(대 스틸비 5~7dB 저감)
  • ・주행 저항(대 스틸비 30% 저감)
  • ・使用温度範囲：-20℃～80℃
  • ・핀과 부시 사이에는 급유가 필요합니다. 엔지니어링 플라스틱 제 롤러의 색은 흰색입니다.

구조


[클릭으로 확대]
  • ・x표는 억지끼워맞춤를 나타내고 있습니다.

사이드롤러의 설치 위치

지그재그형에 설치하는 경우 평행형에 설치하는 경우
지그재그형에 설치하는 경우의 위치도 평행형에 설치하는 경우의 위치도
  • ・그림은 1링크 매천조 사이드롤러 부착의 예입니다.
  • ・1링크 매 지그재그형의 경우, 플라스틱 브레이크 롤러의 설치는 3링크마다(그림의 사선)이 표준입니다.
  • ・그림은 2링크 매 평행 사이드롤러 부착의 예입니다. 2링크마다 이상의 간격으로 SR의 설치가 가능합니다.
  • ・2링크 매 평행형의 경우의 플라스틱 브레이크 롤러의 설치는 6링크마다(그림의 사선)이 표준입니다.

상품 일람

※클릭으로 상세 정보를 표시합니다.

체인 본체의
사양		 본체
롤러		 사이드롤러의 종류 브레이크 부착 플러 사이드롤러의 종류 스틸 사이드롤러의 종류 피치
mm		 롤러 직경
mm		 안쪽 링크
내부 폭
mm
풀라
롤러		 전도
롤러		 KV
롤러		 브레이크 부착
플라스틱롤러		 스프링 브레이크 부착
전도 롤러		 스틸 롤러
(스테인리스 롤러※3)		 람다
롤러
표준 사양 더블피치 강철 RF2040S-SRP RF2040S-SRPE --- RF2040S-SRPB RF2040S-SRPBE RF2040S-SR RF2040S-SRLM 25.4 7.92 7.95
RF2050S-SRP RF2050S-SRPE --- RF2050S-SRPB RF2050S-SRPBE RF2050S-SR RF2050S-SRLM 31.75 10.16 9.53
RF2060S-SRP RF2060S-SRPE --- RF2060S-SRPB RF2060S-SRPBE RF2060S-SR RF2060S-SRLM 38.1 11.91 12.7
RF2080S-SRP --- --- --- --- RF2080S-SR RF2080S-SRLM 50.8 15.88 15.88
RF2100S-SRP --- --- --- --- RF2100S-SR --- 63.5 19.05 19.05
RF2040R-SRPL RF2040R-SRPEL --- RF2040R-SRPBL RF2040R-SRPBEL RF2040R-SRL RF2040R-SRLML 25.4 15.88 7.95
RF2050R-SRPL RF2050R-SRPEL --- RF2050R-SRPBL RF2050R-SRPBEL RF2050R-SRL RF2050R-SRLML 31.75 19.05 9.53
RF2060R-SRPL RF2060R-SRPEL --- RF2060R-SRPBL RF2060R-SRPBEL RF2060R-SRL RF2060R-SRLML 38.1 22.23 12.7
엔지니어링 플라스틱 RF2040RP-SRPL RF2040RP-SRPEL --- RF2040RP-SRPBL RF2040RP-SRPBEL RF2040RP-SRL --- 25.4 15.88 7.95
RF2050RP-SRPL RF2050RP-SRPEL --- RF2050RP-SRPBL RF2050RP-SRPBEL RF2050RP-SRL --- 31.75 19.05 9.53
RF2060RP-SRPL RF2060RP-SRPEL --- RF2060RP-SRPBL RF2060RP-SRPBEL RF2060RP-SRL --- 38.1 22.23 12.7
RF2080RP-SRPL RF2080RP-SRPEL --- RF2080RP-SRPBL RF2080RP-SRPBEL RF2080RP-SRL --- 50.8 28.58 15.88
RF2100RP-SRPL RF2100RP-SRPEL --- RF2100RP-SRPBL RF2100RP-SRPBEL RF2100RP-SRL --- 63.5 39.69 19.05
람다 사양
※1		 더블피치 강철 RF2040S-LMC-SRP RF2040S-LMC-SRPE --- RF2040S-LMC-SRPB RF2040S-LMC-SRPBE RF2040S-LMC-SR RF2040S-LMC-SRLM 25.4 7.92 7.95
RF2050S-LMC-SRP RF2050S-LMC-SRPE --- RF2050S-LMC-SRPB RF2050S-LMC-SRPBE RF2050S-LMC-SR RF2050S-LMC-SRLM 31.75 10.16 9.53
RF2060S-LMC-SRP RF2060S-LMC-SRPE --- RF2060S-LMC-SRPB RF2060S-LMC-SRPBE RF2060S-LMC-SR RF2060S-LMC-SRLM 38.1 11.91 12.7
RF2080S-LMC-SRP --- --- --- --- RF2080S-LMC-SR --- 50.8 15.88 15.88
RF2040R-LMC-SRPL RF2040R-LMC-SRPEL --- RF2040R-LMC-SRPBL RF2040R-LMC-SRPBEL RF2040R-LMC-SRL RF2040R-LMC-SRLML 25.4 15.88 7.95
RF2050R-LMC-SRPL RF2050R-LMC-SRPEL --- RF2050R-LMC-SRPBL RF2050R-LMC-SRPBEL RF2050R-LMC-SRL RF2050R-LMC-SRLML 31.75 19.05 9.53
RF2060R-LMC-SRPL RF2060R-LMC-SRPEL --- RF2060R-LMC-SRPBL RF2060R-LMC-SRPBEL RF2060R-LMC-SRL RF2060R-LMC-SRLML 38.1 22.23 12.7
엔지니어링 플라스틱 RF2040RP-LMC-SRPL RF2040RP-LMC-SRPEL --- RF2040RP-LMC-SRPBL RF2040RP-LMC-SRPBEL RF2040RP-LMC-SRL --- 25.4 15.88 7.95
RF2050RP-LMC-SRPL RF2050RP-LMC-SRPEL --- RF2050RP-LMC-SRPBL RF2050RP-LMC-SRPBEL RF2050RP-LMC-SRL --- 31.75 19.05 9.53
RF2060RP-LMC-SRPL RF2060RP-LMC-SRPEL --- RF2060RP-LMC-SRPBL RF2060RP-LMC-SRPBEL RF2060RP-LMC-SRL --- 38.1 22.23 12.7
SS사양
(18-8
스테인리스)
※2		 더블피치 스테인리스 RF2040S-SS-SRP RF2040S-SS-SRPE RF2040S-SS-SRPKV RF2040S-SS-SRPB RF2040S-SS-SRPBE RF2040S-SS-SR --- 25.4 7.92 7.95
RF2050S-SS-SRP RF2050S-SS-SRPE RF2050S-SS-SRPKV RF2050S-SS-SRPB RF2050S-SS-SRPBE RF2050S-SS-SR --- 31.75 10.16 9.53
RF2060S-SS-SRP RF2060S-SS-SRPE RF2060S-SS-SRPKV RF2060S-SS-SRPB RF2060S-SS-SRPBE RF2060S-SS-SR --- 38.1 11.91 12.7
RF2080S-SS-SRP --- --- --- --- RF2080S-SS-SR --- 50.8 15.88 15.88
RF2100S-SS-SRP --- --- --- --- RF2100S-SS-SR --- 63.5 19.05 19.05
RF2040R-SS-SRPL RF2040R-SS-SRPEL --- RF2040R-SS-SRPBL RF2040R-SS-SRPBEL RF2040R-SS-SRL --- 25.4 15.88 7.95
RF2050R-SS-SRPL RF2050R-SS-SRPEL --- RF2050R-SS-SRPBL RF2050R-SS-SRPBEL RF2050R-SS-SRL --- 31.75 19.05 9.53
RF2060R-SS-SRPL RF2060R-SS-SRPEL --- RF2060R-SS-SRPBL RF2060R-SS-SRPBEL RF2060R-SS-SRL --- 38.1 22.23 12.7
엔지니어링 플라스틱 RF2040RP-SS-SRPL RF2040RP-SS-SRPEL --- RF2040RP-SS-SRPBL RF2040RP-SS-SRPBEL RF2040RP-SS-SRL --- 25.4 15.88 7.95
RF2050RP-SS-SRPL RF2050RP-SS-SRPEL --- RF2050RP-SS-SRPBL RF2050RP-SS-SRPBEL RF2050RP-SS-SRL --- 31.75 19.05 9.53
RF2060RP-SS-SRPL RF2060RP-SS-SRPEL --- RF2060RP-SS-SRPBL RF2060RP-SS-SRPBEL RF2060RP-SS-SRL --- 38.1 22.23 12.7
RF2080RP-SS-SRPL RF2080RP-SS-SRPEL --- RF2080RP-SS-SRPBL RF2080RP-SS-SRPBEL RF2080RP-SS-SRL --- 50.8 28.58 15.88
RF2100RP-SS-SRPL RF2100RP-SS-SRPEL --- RF2100RP-SS-SRPBL RF2100RP-SS-SRPBEL RF2100RP-SS-SRL --- 63.5 39.69 19.05

노트
1. 체인 본체란, 체인 전체로부터 사이드롤러를 제외한 부분을 편의상 부르고 있습니다.
2.※1 체인 본체가 람다 사양의 경우에도, 스틸 사이드롤러 에는 급유가 필요합니다.
3.※2의 사이드롤러 설치 핀만은 석출 경화계 스테인리스입니다.
4. 도전 롤러 및 체인 본체 NP사양의 경우의 브레이크는 스프링식 브레이크가 됩니다.
5. 사이드롤러가 KV 롤러인 경우 본체 롤러는 S 롤러가 됩니다.
6.※3 체인 본체가 SS사양 인 경우, 스테인리스 롤러가 됩니다.

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

외측 롤러가 있는 이중 피치 체인 에는 표준 스틸 더블피치 스프로킷을 사용하십시오.

S 롤러에서 스프로킷 의 잇수 30개 이상인 경우 RS 스프로킷 사용할 수 있습니다.

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표

1 유닛의 링크 수

사이드롤러 부착 체인은 지정이 없는 경우에는 1유닛(1개의 체인 길이) 단위로 납입합니다.

체인 크기 1 유닛의 링크 수
RF2040120
RF205096
RF206080
RF208060
RF210048
