니들케이지체인

製品写真
  • 핀과 부시 사이에 니들 케이지 (케이지는 엔지니어링 플라스틱 제)를 삽입
  • 운동 시작 시 약간 초기 마모 신장(0.03%)이 발생한 후 마모 신장은 발생하지 않습니다.
  • 본체 체인은 스틸제입니다. 니들부쉬체인에 비해 저렴한 체인입니다.

특징

  • ・운동 개시시에 약간 초기 마모 신장(0.03%)이 발생한 후, 마모 신장은 발생하지 않습니다.
  • ・ 니들부쉬체인 NB(표준)사양에 비해 저렴하고, 코스트 퍼포먼스가 뛰어납니다.
  • ・使用温度範囲：-10℃～60℃
  • ・ 스프로킷은 RF 더블피치 형 R 롤러용으로 사용할 수 있습니다.

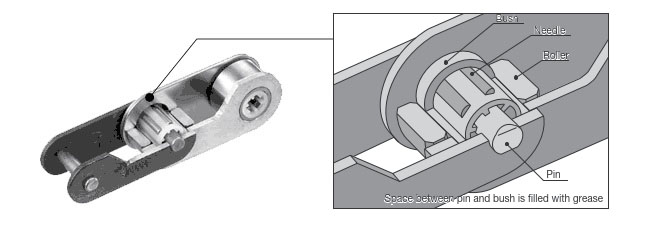

구조

구조

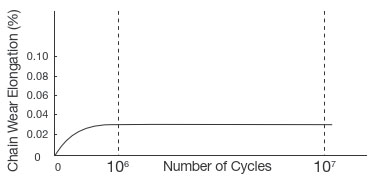

마모 신장선도

마모 신장선도

운전조건

  • ・체인 번호:RF2040R-NC
  • ・チェーン張力：0.44kN{45kgf}
  • ・체인 속도：70m/min (가속 시험)
  • ・ 스프로킷 잇수：12T×12T
  • ・링크수：44 링크
  • ・연속 운전

주의사항

  • ・ 최대 허용 장력은 니들부쉬체인 NB(표준)사양에 비해 40% 다운되므로 교체의 경우는 작용 장력을 확인해 주십시오.

어태치먼트 종류

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

니들케이지체인 에는 표준 스틸 더블피치 스프로킷 R 롤러 사양을 사용하십시오.

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다.

피치
mm		 품명 롤러 직경
mm		 안쪽 링크
내부 폭
mm
25.40 RF2040R-NC 15.88 7.95
31.75 RF2050R-NC 19.05 9.53
38.10 RF2060R-NC 22.23 12.70
50.80 RF2080R-NC 28.58 15.88
