디자인 스톡
- 충실한 구색을 자랑하는 소형 컨베이어 체인 입니다만, 한층 더 고객의 요구에 맞춘 특수 어태치먼트 부착 체인을 많이 제작・납입
하고 있습니다. - 셀렉트된 납품 실적품을 「디자인 스톡」하고 있어, 이것들을 선택해 주면 장치 전체의 설계 효율을 향상시킬 수 있습니다.
- ※자세한 것은 아래표 「상품 일람」을 참조해 주세요.
카탈로그 · 취급설명서
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 상품명 | 특징 (그림은 클릭으로 확대 할 수 있습니다) |
더블피치 | RS형 | ||
|---|---|---|---|---|---|
| S 롤러 | R 롤러 | ||||

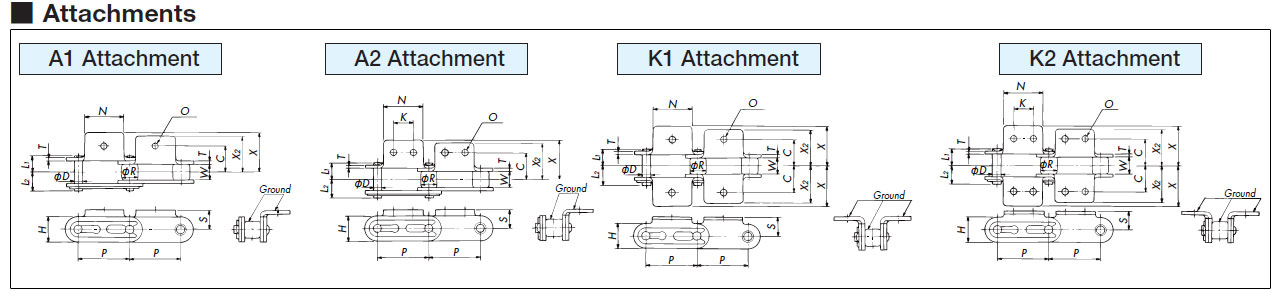

| 상면 연삭 | PG | 롤러는 연삭 사양입니다. 어태치먼트 부착은 어태치먼트의 상면을 연삭하고 있습니다. |
RF2040S-PG
RF2050S-PG RF2060S-PG RF2080S-PG |
RF2040R-PG
RF2050R-PG RF2060R-PG RF2080R-PG |
RS40-PG
RS50-PG RS60-PG RS80-PG RS100-PG RS120-PG RS140-PG RS160-PG |
| RS 대형 어태치먼트 부착 | --- | RS180 이상의 대형 사이즈의 어태치먼트 부착 체인입니다. |
--- | --- | RS180
RS200 RS240 RF320-T RF400-T |

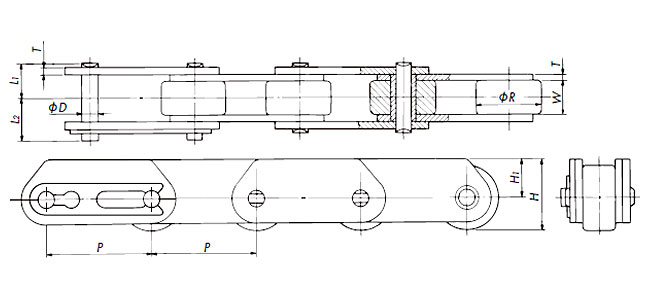

| 더블피치 딥링크 |
DL | 더블피치를 기본으로 롤러의 상면보다 H1 치수를 크게 한 체인입니다. R 롤러에서도 반송물을 직접 올릴 수 있습니다. |
--- | RF2040R-DL
RF2050R-DL RF2060R-DL RF2080R-DL |
--- |

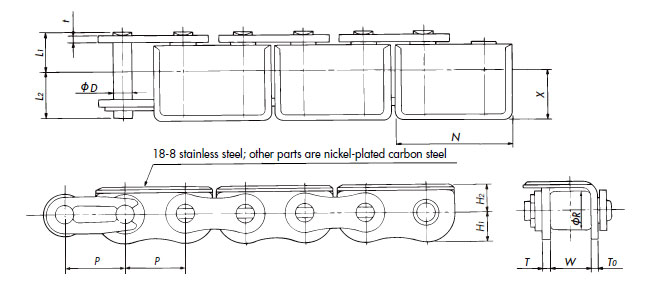

| 내곡 어태치먼트 부착 | UM | 안쪽으로 구부린 어태치먼트에 의해 물건을 직접 실거나 끼워 운반이 가능합니다. 어태치먼트 상면에 모따기를 실시해 물건에 찌그러짐을 붙이기 어렵게 하고 있습니다. |
--- | --- | RS40-UM
RS50-UM |

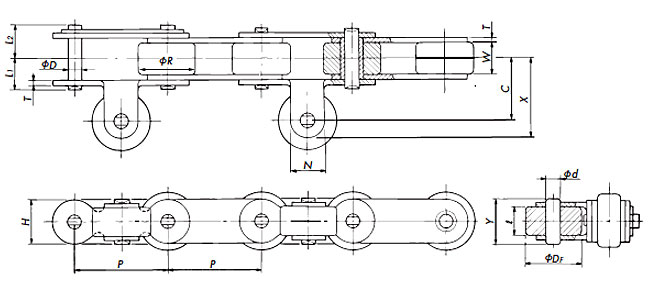

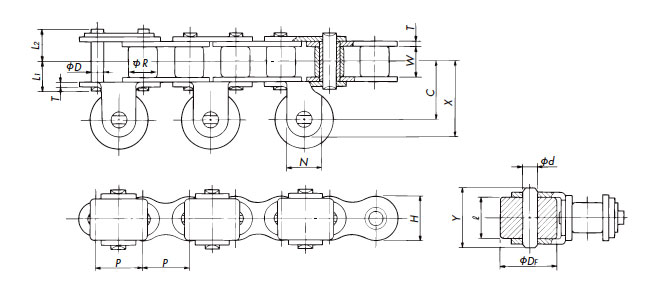

| 가이드 롤러 부착 | GR | 가이드 롤러를 사행 방지나 주행롤러로 사용합니다. (가로 굽힘 체인이 아닙니다.)
 |
RF2040S-GR
RF2050S-GR RF2060S-GR RF2080S-GR RF2100S-GR |
RF2040R-GR
RF2050R-GR RF2060R-GR RF2080R-GR RF2100R-GR |
RS40-GR
RS50-GR RS60-GR RS80-GR RS100-GR |

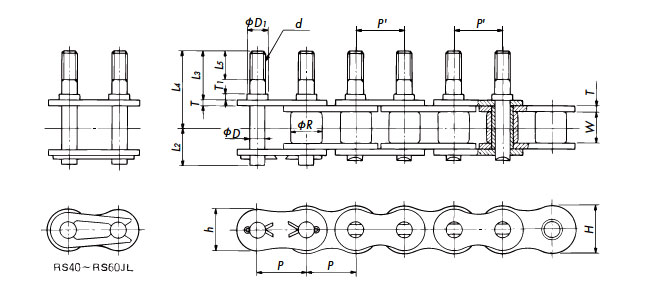

| 나사 부착 연장 핀 부착 |
EN | 연장 핀(소입강)에 나사를 자르고 있어 지그 등을 너트 고정할 수 있습니다.
 |
RF2040S-EN
RF2050S-EN RF2060S-EN RF2080S-EN RF2100S-EN |
RF2040R-EN
RF2050R-EN RF2060R-EN RF2080R-EN RF2100R-EN |
RS40-EN
RS50-EN RS60-EN RS80-EN RS100-EN RS120-EN |

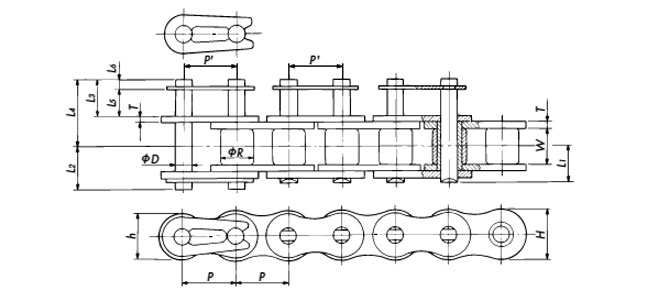

| 클립 포함 연장 핀 부착 |
EC | 클립으로 지그 등을 설치할 수 있습니다.
 |
RF2040S-EC
RF2050S-EC RF2060S-EC |
RF2040R-EC
RF2050R-EC RF2060R-EC |
RS40-EC
RS50-EC RS60-EC |
| 스테이핀 부착 | ST | 핀을 길게 하여 체인을 병렬로 합니다. 핀 위에 물건을 싣고 반송하는 경우에 적합하고, 그물을 붙이는 등은 그 1예입니다.
 |
RF2040S-ST RF2050S-ST RF2060S-ST RF2080S-ST RF2100S-ST RF2120S-ST RF2160S-ST |
RF2040R-ST RF2050R-ST RF2060R-ST RF2080R-ST RF2100R-ST RF2120R-ST RF2160R-ST |
RS35-ST
RS40-ST RS50-ST RS60-ST RS80-ST RS100-ST RS120-ST RS140-ST RS160-ST |

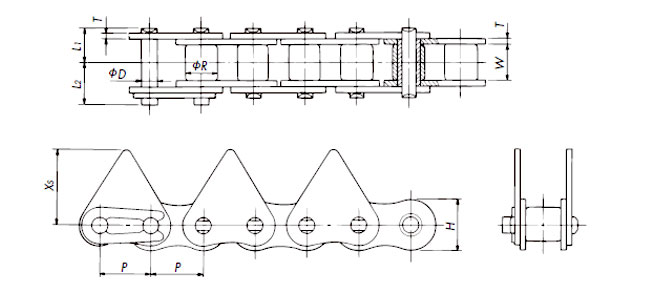

| 야마가타 어태치먼트 부착 | RE | 각종 막대 모양의 물품을 반송할 때 적합한 체인입니다. |
--- | --- | RS40-RE
RS50-RE RS60-RE RS80-RE RS100-RE |

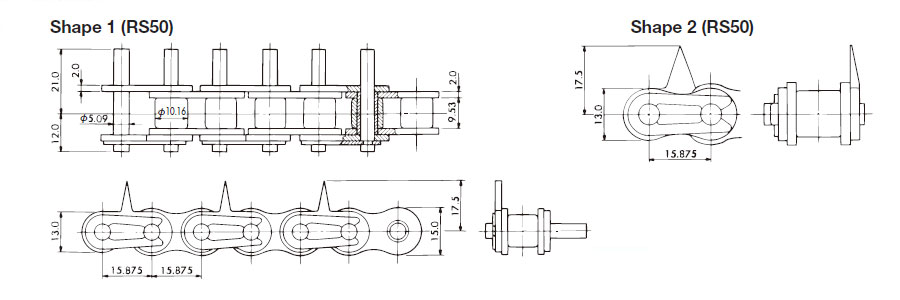

| 스티커 포함 | FS | 날카로운 야마가타의 어태치먼트로 띠 모양의 물건(필름 등)을 사이에 두고 반송할 때에 적합한 체인입니다. |
--- | --- | RS50-FS |
| 필름 그리퍼 체인 | KUM | 클립에 의해 필름 등을 사이에 두고 반송하는 체인입니다. |
--- | --- | RS08B-KUM
RS10B-KUM |

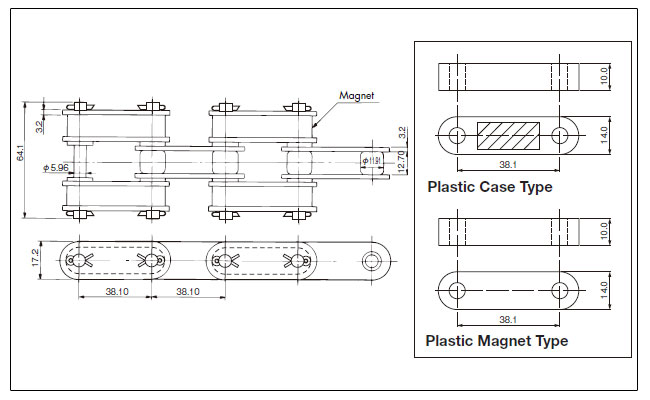

| 자석 부착 | MG | 마그넷으로 반송물의 케이스를 흡인하므로, 경사진 반송에 사용할 수 있습니다. |
RF2060S-MG | --- | --- |

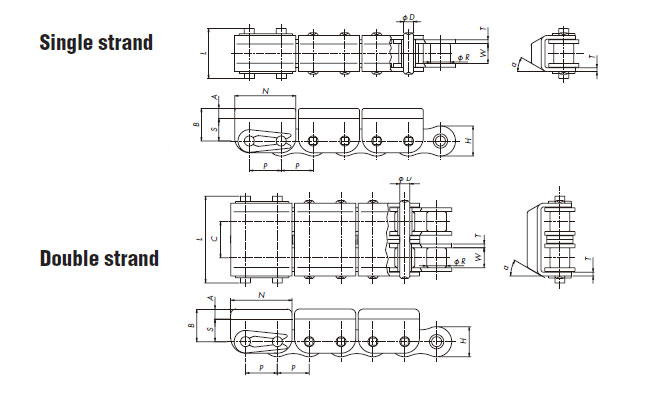

| 고무 어태치먼트 포함 | RSG | 어태치먼트에 고무를 베이킹하고 있습니다. 고무의 탄성을 이용하여 물건을 사이에 두고 반송할 수 있습니다. |
--- | --- | RS40-RSG-1
RS40-RSG-2 RS40-RSG-3 RS50-RSG-2 RS60-RSG-1 RS60-RSG-2 |

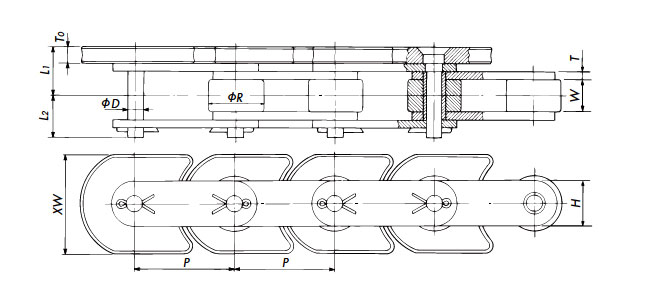

| 크레센트 | CL | 수평면의 순환 반송용입니다. |
--- | RF2050R-CL
RF2060R-CL RF2080R-CL RF2100R-CL |
--- |

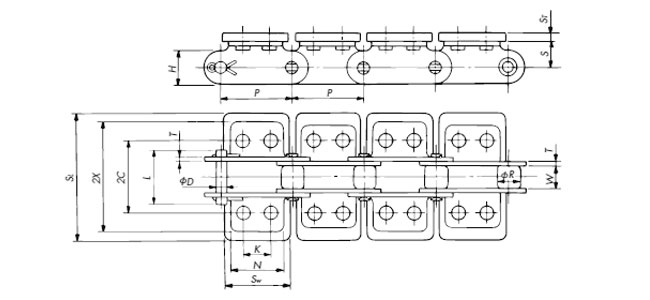

| 슬랫 포함 리벳팅 |
SLT | 슬랫을 붙인 체인입니다. 상대적으로 무거운 물품 운반에 적합합니다.
 |
RF2040S-SLT
RF2050S-SLT RF2060S-SLT RF2080S-SLT |
RF2040R-SLT
RF2050R-SLT RF2060R-SLT RF2080R-SLT |
RS40-SLT
RS50-SLT RS60-SLT RS80-SLT |
| 슬랫 포함 용접 정지 |
SLW | RF2060S-SLW
RF2080S-SLW |
RF2060R-SLW
RF2080R-SLW |
--- | |
