내식성 컨베이어 체인　SSA사양

製品写真
  • SS사양의 부시 ~ 롤러 사이의 내마모 성능을 향상시키고 있습니다.
  • ・ SS사양에 대해, 부시~롤러간의 내마모 성능을 1.5배로 향상시킨 사양입니다.
  • ・R 롤러, F 롤러의 롤러 허용 부하도 1.3배로 향상하고 있습니다.
  • ・사용 온도 분위기：-20℃～200℃
  • ※-20℃ 이하에서의 사용에 대해서는 당사에 문의해 주십시오.

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

バナー画像

카탈로그 · 취급설명서

특징

SSA사양은 SS사양 비해 부시와 롤러 사이의 내마모 성능이 향상되었습니다.

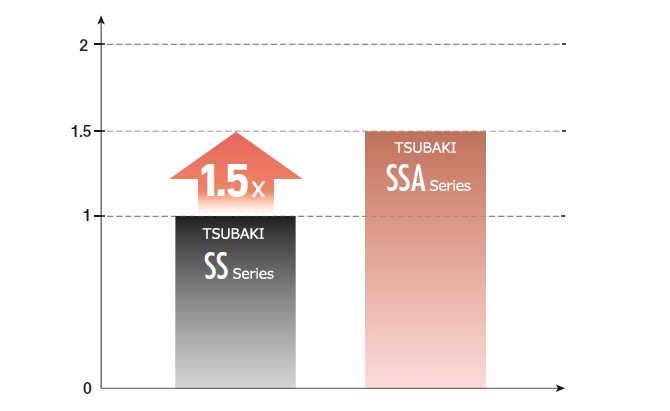

  • ・부시~롤러간 내마모 성능

    ブシュ～ローラ間耐摩耗性能

  • · 동일한 시간에 마모 비교

    부시 비교 롤러 비교
    SSA사양 ブシュ比較　SSA仕様 ローラ比較　SSA仕様
    SS사양 ブシュ比較　SS仕様 ローラ比較　SS仕様

상품 일람

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm Φmm mm
RF03 R RF03075R-SSA RF03100R-SSA --- --- --- --- --- --- 31.8 16.1
F RF03075F-SSA RF03100F-SSA --- --- --- --- --- --- 31.8
S RF03075S-SSA RF03100S-SSA --- --- --- --- --- --- 15.9
RF05 R --- RF05100R-SSA RF05125R-SSA RF05150R-SSA --- --- --- --- 40 22
F --- RF05100F-SSA RF05125F-SSA RF05150F-SSA --- --- --- --- 40
S RF05075S-SSA RF05100S-SSA RF05125S-SSA RF05150S-SSA --- --- --- --- 22.2
RF08 R --- --- RF08125R-SSA RF08150R-SSA --- --- --- --- 44.5 27
F --- --- RF08125F-SSA RF08150F-SSA --- --- --- --- 44.5
S --- --- RF08125S-SSA RF08150S-SSA --- --- --- --- 22.2
RF10 R --- RF10100R-SSA RF10125R-SSA RF10150R-SSA --- --- --- --- 50.8 30
F --- --- RF10125F-SSA RF10150F-SSA --- --- --- --- 50.8
S --- RF10100S-SSA RF10125S-SSA RF10150S-SSA --- --- --- --- 29
M --- RF10100M-SSA RF10125M-SSA RF10150M-SSA --- --- --- --- 31.8
RF12 R --- --- --- --- RF12200R-SSA RF12250R-SSA --- --- 65 37.1
F --- --- --- --- RF12200F-SSA RF12250F-SSA --- --- 65
S --- --- --- --- RF12200S-SSA RF12250S-SSA --- --- 34.9
M --- --- --- --- RF12200M-SSA RF12250M-SSA --- --- 38.1
RF17 R --- --- --- --- RF17200R-SSA RF17250R-SSA RF17300R-SSA --- 80 51.4
F --- --- --- --- RF17200F-SSA RF17250F-SSA RF17300F-SSA --- 80
S --- --- --- --- RF17200S-SSA RF17250S-SSA RF17300S-SSA --- 40.1
M --- --- --- --- RF17200M-SSA RF17250M-SSA RF17300M-SSA --- 44.5
RF26 R --- --- --- --- --- RF26250R-SSA RF26300R-SSA RF26450R-SSA 100 57.2
F --- --- --- --- --- RF26250F-SSA RF26300F-SSA RF26450F-SSA 100
S --- --- --- --- RF26200S-SSA RF26250S-SSA RF26300S-SSA RF26450S-SSA 44.5
M --- --- --- --- RF26200M-SSA RF26250M-SSA RF26300M-SSA RF26450M-SSA 50.8
※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오.
※인치계 피치는 특형 대응품입니다. 문의하십시오. 이 페이지 위로 돌아가기
