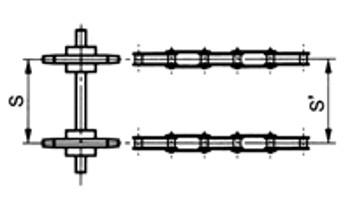

가이드 레일 설정 불량

[클릭으로 확대]

• ・칸막이를 붙여 체인을 보호한다.
• ・적정 사양(GS등)을 선정한다.

• ・칸막이를 붙여 체인을 보호한다.
• ・핀・부쉬・플레이트 사이의 클리어런스의 큰 사양으로 한다.
• · 제거 또는 침투성이 높은 오일을 도포한다.

• ・청정하고, 가동부에의 윤활을 실시한다. 쯔바키 샤크리스 오일을 바른다.
  (・쯔바키 샤크리스 오일은 문의해 주세요)
• ・ 스프로킷을 신품으로 교체한다.
• ・ 베어링롤러컨베이어체인으로 한다.

• ・프레임의 강성 향상, 체인의 형번을 올린다.
• ・구동용 롤러 체인의 처짐을 줄인다.

• ・ 가이드 레일과 체인 사이에 급유하여 마찰력을 낮춘다.
• ・ 베어링롤러컨베이어체인으로 한다.

• ・반송물이 체인에 걸리지 않도록 한다.
• ・체인을 내마모 사양으로 한다.

  → 상담해 주십시오.

• ・약품에 넣지 않는 내식재를 사용한다.
• ・기계적 마모가 일어나는 부품에 내마모재를 사용한다.

  → 상담해 주십시오.

• ・약품에 넣지 않는 내식재를 사용한다.
• ・기계적 마모가 일어나는 부품에 내마모재를 사용한다.

  → 상담해 주십시오.

• ・과투입이나 과부하의 요인을 제거한다.
• ・안전 장치를 설치한다(쯔바키 쇼크 릴레이 등).
• ・사이즈를 크게 한다(사이즈 업).

• ・신품으로 교체한다. 커버를 부착하여 컨베이어 체인을 보호합니다.
• ・정기적으로 급유(지방)한다.
• ・체인의 적정 사양을 선정한다.

• ・설치 정밀도의 확인, 수정을 실시한다.
• ・체인 또는 스프로킷의 마모 확인 후, 보수 교환한다.
• ・체인과 스프로킷의 부적합을 확인, 수정한다.

• ・과부하의 요인을 제외한다.
• ・사이즈를 크게 한다(사이즈 업).

• ・사이즈를 크게 한다(사이즈 업).
• ・핀~부쉬 사이의 클리어런스를 크게 한 체인으로 한다.
• ・핀~부쉬간에의 급유(침투성이 높은 윤활유)

• ・사이즈를 크게 한다(사이즈 업). 또는 사양을 향상시켜 최대 허용 장력을 크게 취한다.
• ・신품으로 교체한다.

• ・과부하, 과대한 반복하중을 제외한다.
• ・체인의 사이즈 업 등으로 어태치먼트의 허용 하중을 크게 취한다.

• ・커버 등에 의해 분위기로부터 체인을 보호한다. 신품으로 교체한다.
• ・응력 부식 균열에 저항성이 높은 사양을 채용한다.

• · 계속해서 사용할 수 있습니다 (DT, DTA, AT 등).

최대 허용 장력을 초과하는 부하가 반복적으로 작용하면 핀이 피로 파괴 될 수 있습니다.

피크 하중은 체인에 반복 하중으로 작용합니다.

• ・피크 하중의 크기를 체크하여 원인을 제외한다.
• ・체인 사이즈(핀 지름)를 크게 한 것으로 교체한다.

피트의 한쪽에 인장 하중을 받고, 피트의 개소에서 파괴가 진행되고 있다.

특히 핀의 표면이 부식되어 있으면 굽힘에 약해져, 이러한 현상이 일어나기 쉽다.

• ・「플레이트 관계>플레이트에 크랙이 발생>(2) 응력 부식 균열」과 같이, 커버 등으로 체인을 보호한다.
• ・핀재에 내식성이 있는 사양(MT등)을 사용한다.

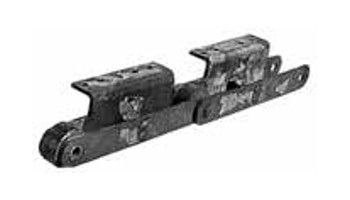

환경 요인

• ・내식성이 있는 사양으로 변경한다.

과부하

• ・사이즈를 크게 한다(사이즈 업).

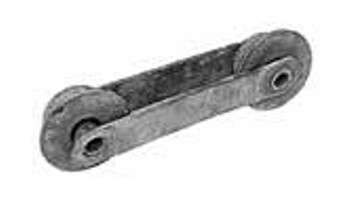

롤러 부하가 과대

반송물·이물이 부쉬와 롤러 사이에 들어간다.

반송물·이물이 레일에 퇴적

윤활제가 부싱~롤러, 롤러~플레이트 사이에 들어가지 않고
롤러 표면이나 레일에 부착

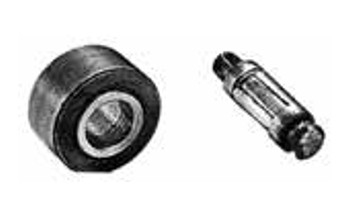

부쉬, 롤러 녹

내부 플레이트가 안쪽으로 향한다.

부쉬 균열

스러스트 하중에 의한 롤러 측면과 플레이트 측면과 접촉

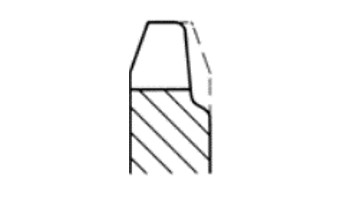

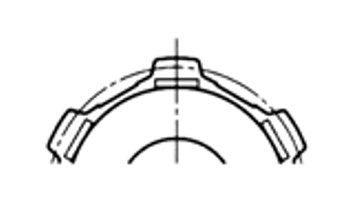

체인스와 프로켓 부적합, 치아 마모

과부하, 테이크업 과장

과부하, 테이크업 과장

속도에 대한 잇수 적습니다.

과부하 또는 급유 부족

레일 마모
