니들부쉬컨베이어체인
- 고정밀 위치결정용 컨베이어 체인입니다.
- 핀과 부시 사이에 니들 베어링을 채용하여 마모 신장을 극한까지 감소시켰습니다.
- 위치 결정, 택트 운전 등의 반송에 적합합니다.
- 사용 분위기 온도：-20℃～60℃
카탈로그 · 취급설명서

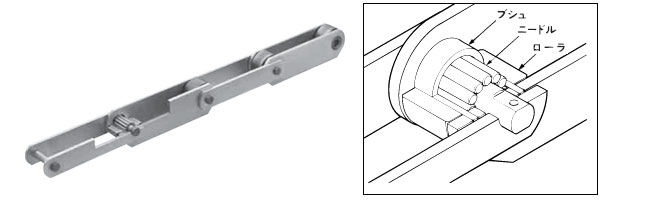

구조
상품 일람
※클릭으로 상세 정보를 표시합니다
※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.
※평균 인장 강도는 당사에 문의해 주십시오.
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 75mm | 100mm | 150mm | 200mm | 250mm | 300mm | Φmm | mm | ||
| RF03 | R | RF03075R-NB | --- | --- | --- | --- | --- | 31.8 | 16.1 |
| RF05 | R | --- | RF05100R-NB | --- | --- | --- | --- | 40 | 22 |
| RF10 | R | --- | --- | RF10150R-NB | --- | --- | --- | 50.8 | 30 |
| RF12 | R | --- | --- | --- | RF12200R-NB | --- | --- | 65 | 37.1 |
| RF17 | R | --- | --- | --- | RF17200R-NB | --- | --- | 80 | 51.4 |
| RF26 | R | --- | --- | --- | --- | RF26250R-NB | --- | 100 | 57.2 |
| RF36 | R | --- | --- | --- | --- | --- | RF36300R-NB | 125 | 66.7 |
