흐름용 컨베이어 체인
- 분립체를 밀폐 케이스 내에서 수송하기 위한 플로우 컨베이어 전용 체인입니다.
- 「쯔바키 플로우」의 명칭으로 수많은 채용 실적과 높은 기술을 자랑합니다.
- 수평 플로우, 경사 수직 플로우, 곡물 플로우 컨베이어용을 라인 업하고 있습니다.
- 부시·롤러에 특수 경화 처리를 실시해, 내마모성을 향상시킨 FA 사양도 구색하고 있습니다.
카탈로그 · 취급설명서
특징 · 어태치먼트
- ・플로우 컨베이어는, 분립체를 밀폐 케이스내에서 반송하기 때문에, 반송물의 비산이 없고, 공해 방지에 최적인 벌크자재 컨베이어입니다.
- ・수평 플로우, 경사 수직 플로우, 곡물 플로우 및 반송물에 따라, 풍부한 경험과 실적을 바탕으로 최적인 어태치먼트를 추천, 제공할 수 있습니다.
- ・어태치먼트의 재질은 탄소강이 표준입니다만, 스테인리스제도 제작 가능합니다.
본체 재질은 반송물의 성질에 따라 최적의 사양을 제안합니다. 자세한 것은 당사에 상담해 주십시오. - ・어태치먼트의 종류는 아래 그림과 같습니다. 자세한 것은 상품 일람으로부터 상세 페이지에서 확인해 주십시오.

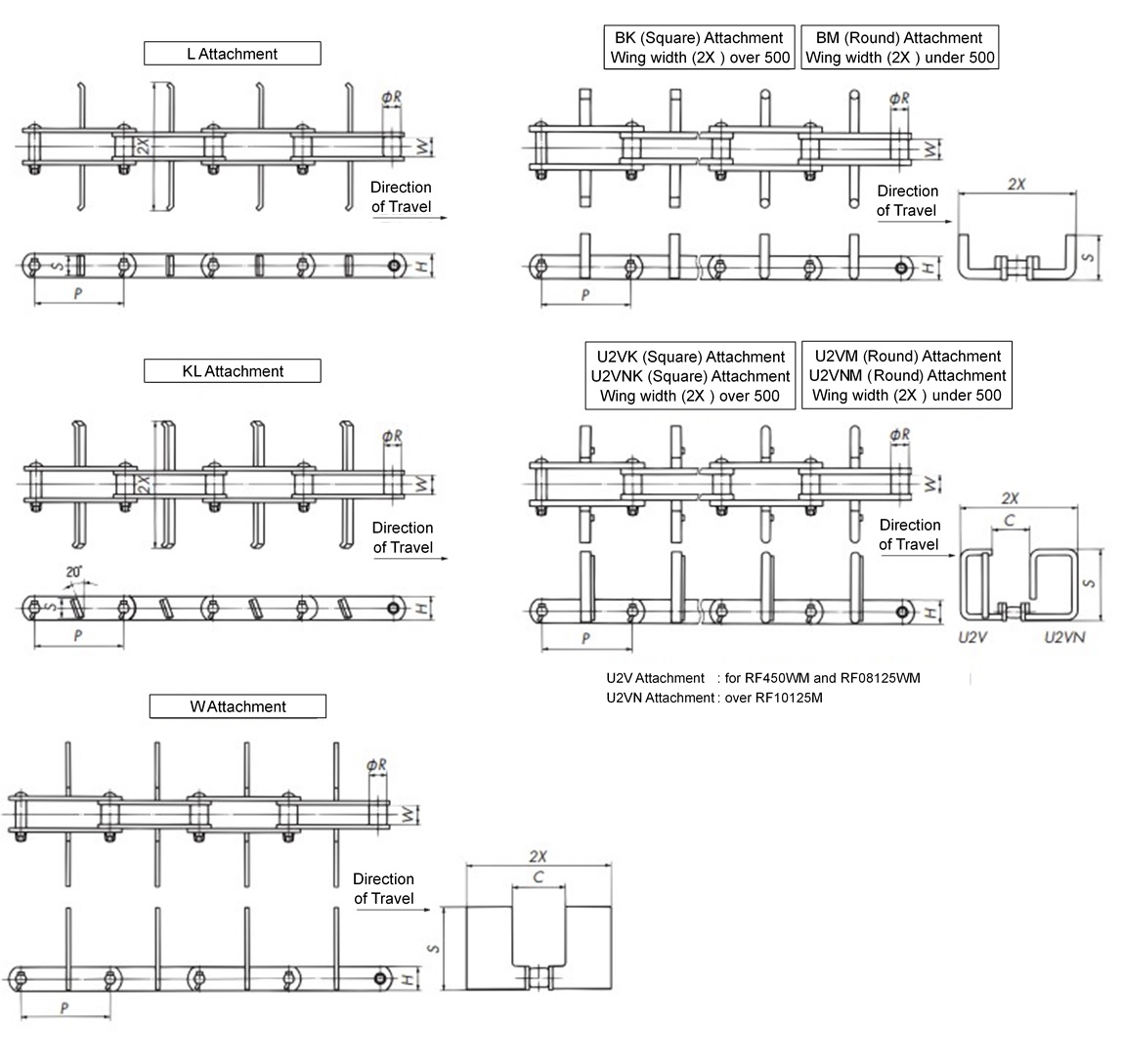

수평 플로우용 컨베이어 체인 어태치먼트의 종류
- ・어태치먼트의 재질은 탄소강이 표준입니다만, 요망에 의해 스테인리스제도 제작합니다.
- ・체인 본체의 재질은, DT사양과 AT사양을 표준으로 하고 있습니다만, 반송물의 성질에 따라 다른 체인 사양도 선택할 수 있습니다.
- ・U2V, U2VN 어태치먼트보다, W어태치먼트를 가격, 배달 면보다 추천합니다.
2링크마다 플로어용 어태치먼트를 설치하는 경우는 통상 안쪽 링크에 설치합니다.
그 경우의 어태치먼트 형식은, 말미에 RL(예:2LKL45RL)이 됩니다.
경사 수직 흐름 용 컨베이어 체인 부착 유형
・어태치먼트 형식과 용도
- UM(원)：일반 분체 반송용
- UK(각)：괴상, 분말상 혹은 부착성이 있는 반송물용
- U2M(원), U2NM(원)：UM보다 높은 반송 효율로 반송하는 경우
- U2K(각), U2NK(각)：UK보다 높은 반송 효율로 반송하는 경우
- ・2링크마다 플로어용 어태치먼트를 설치하는 경우는 통상 안쪽 링크에 설치합니다.
- ・그 경우의 어태치먼트 형식은, 말미에 RL(예:2LUM32RL)이 됩니다.
상품 일람
※클릭으로 상세 정보를 표시합니다 모두 열기 모두 닫기
※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.
※평균 인장 강도는 당사에 문의해 주십시오.
수평 흐름용 컨베이어 체인
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
케이스 내부 폭 |
||||
|---|---|---|---|---|---|---|---|---|---|
| 125mm | 150mm | 200mm | 250mm | 300mm | Φmm | mm | mm | ||
| RF08W | M | RF08125WM | --- | --- | --- | --- | 25.4 | 27 | 200 |
| RF10 | M | RF10125M | RF10150M | --- | --- | --- | 31.8 | 30 | 200/270 |
| RF12 | M | --- | --- | RF12200M | --- | --- | 38.1 | 37.1 | 350 |
| RF17 | M | --- | --- | RF17200M | RF17250M | --- | 44.5 | 51.4 | 350/450 |
| RF26 | M | --- | --- | RF26200M | --- | --- | 50.8 | 57.2 | 410 |
| N | --- | --- | --- | RF26250N | RF26300N | 450/580 | |||
| RF36 | M | --- | --- | --- | --- | RF36300M | 57.2 | 66.7 | 580 |
| N | --- | --- | --- | --- | RF36300N | ||||
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
케이스 내부 폭 |
|
|---|---|---|---|---|---|---|
| 101.6mm | 152.4mm | Φmm | mm | mm | ||
| RF450W | M | RF450WM | --- | 25.4 | 27 | 150 |
| RF6205 | M | --- | RF6205M | 38.1 | 37.1 | 270 |
경사 수직 흐름 컨베이어 체인
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
케이스 내부 폭 |
||
|---|---|---|---|---|---|---|---|
| 125mm | 200mm | 300mm | Φmm | mm | mm | ||
| RF10 | M | RF10125M | --- | --- | 31.8 | 30 | 240 |
| RF17 | M | --- | RF17200M | --- | 44.5 | 51.4 | 410 |
| RF26 | M | --- | RF26200M | --- | 50.8 | 57.2 | 410 |
| N | --- | RF26200N | --- | ||||
| RF36 | M | --- | --- | RF36300M | 57.2 | 66.7 | 500/600 |
| N | --- | --- | RF36300N | ||||
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
케이스 내부 폭 |
|
|---|---|---|---|---|---|---|
| 101.6mm | 152.4mm | Φmm | mm | mm | ||
| RF450W | M | RF450WM | --- | 25.4 | 27 | 160 |
| RF6205 | M | --- | RF6205M | 38.1 | 37.1 | 320 |
