베어링롤러컨베이어체인　무급유 일반 사양

製品写真
  • 부시와 롤러 사이에 자기 윤활 기능을 가진 특수 원통 베어링를 채용하고 있기 때문에, 롤러부는 추가 급유 불필요로 사용할 수 있습니다.
  • EBR, EBF의 두 종류의 롤러 형식이 있습니다.
  • 표준 시리즈와 최대 허용 장력 다르므로, 선정 시에는 주의해 주십시오. 롤러 허용 부하는 동일합니다.
  • 사용 분위기 온도：-20℃～50℃

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

バナー画像

카탈로그 · 취급설명서

구조와 특징

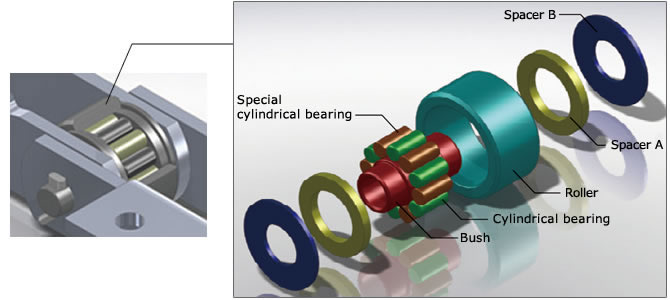

  • ・베어링 롤러 구조도

    ベアリングローラ構造図

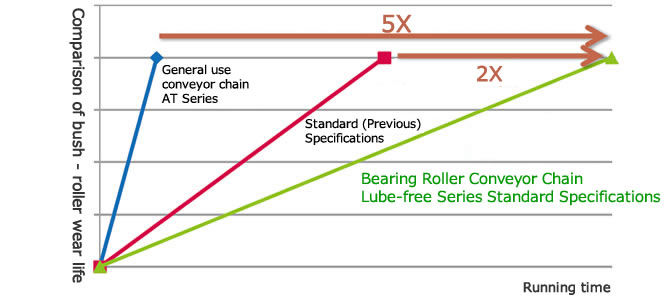

  • ・부시~롤러간의 마모 수명 비교

    ブシュ～ローラ間の摩耗寿命比較

    ※당사 실험비(추가 급유 없음)

    추가 급유 없이 범용 컨베이어 체인 AT사양의 5배
    베어링롤러컨베이어체인 표준 사양의 2배 마모 수명

롤러 모양

EBR 타입 EBF 타입
ローラ形状　EBRタイプ ローラ形状　EBFタイプ

상품 일람

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 EBR RF03075EBR RF03100EBR --- --- --- --- --- --- --- 31.8 16.1
EBF RF03075EBF RF03100EBF --- --- --- --- --- --- --- 31.8
RF05 EBR --- RF05100EBR RF05125EBR RF05150EBR --- --- --- --- --- 40 22
EBF --- RF05100EBF RF05125EBF RF05150EBF --- --- --- --- --- 40
RF08 EBR --- --- RF08125EBR RF08150EBR --- --- --- --- --- 44.5 27
EBF --- --- RF08125EBF RF08150EBF --- --- --- --- --- 44.5
RF10 EBR --- RF10100EBR RF10125EBR RF10150EBR --- --- --- --- --- 50.8 30
EBF --- --- RF10125EBF RF10150EBF --- --- --- --- --- 50.8
RF12 EBR --- --- --- --- RF12200EBR RF12250EBR --- --- --- 65 37.1
EBF --- --- --- --- RF12200EBF RF12250EBF --- --- --- 65
RF17 EBR --- --- --- --- RF17200EBR RF17250EBR RF17300EBR --- --- 80 51.4
EBF --- --- --- --- RF17200EBF RF17250EBF RF17300EBF --- --- 80
RF26 EBR --- --- --- --- --- RF26250EBR RF26300EBR RF26450EBR --- 100 57.2
EBF --- --- --- --- --- RF26250EBF RF26300EBF RF26450EBF --- 100
RF36 EBR --- --- --- --- --- --- RF36300EBR RF36450EBR RF36600EBR 125 66.7
EBF --- --- --- --- --- --- RF36300EBF RF36450EBF RF36600EBF 125
※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오.
※인치계 피치는 특형 대응품입니다. 문의하십시오. 이 페이지 위로 돌아가기
