단붙이 부쉬 컨베이어 체인

製品写真
  • 외형 치수는 컨베이어 체인의 본체 치수와 동일하며, 부시 외경을 두껍게 하여 롤러의 허용 부하를 향상시키고 있습니다.
  • 이렇게 하면 추가 중량물 이송이 가능합니다.
  • 부시의 외경 마모 대책으로도 사용할 수 있습니다.
  • 사용 분위기 온도：-20℃～200℃
  • ※체인 주행시의 마찰 계수는 0.10(급유), 0.18(무급유)입니다.

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

バナー画像

카탈로그 · 취급설명서

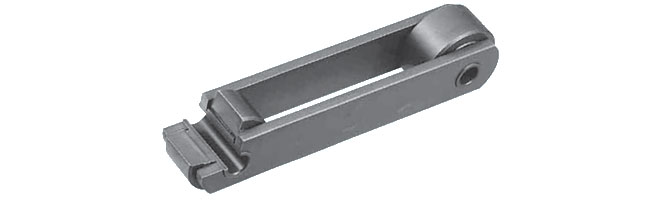

구조

구조

상품 일람

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
100mm 150mm 152.4mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF10 R RF10100R-DB□ RF10150R-DB□ --- --- --- --- --- --- 50.8 30
F --- RF10150F-DB□ --- --- --- --- --- ---
RF6205 R --- --- RF6205R-DB□ --- --- --- --- --- 57.2 37.1
F --- --- RF6205F-DB□ --- --- --- --- ---
RF12 R --- --- --- RF12200R-DB□ RF12250R-DB□ --- --- --- 65 37.1
F --- --- --- RF12200F-DB□ RF12250F-DB□ --- --- ---
RF17 R --- --- --- RF17200R-DB□ RF17250R-DB□ RF17300R-DB□ --- --- 80 51.4
F --- --- --- RF17200F-DB□ RF17250F-DB□ RF17300F-DB□ --- ---
RF26 R --- --- --- --- RF26250R-DB□ RF26300R-DB□ RF26450R-DB□ --- 100 57.2
F --- --- --- --- RF26250F-DB□ RF26300F-DB□ RF26450F-DB□ ---
RF36 R --- --- --- --- --- RF36300R-DB□ RF36450R-DB□ RF36600R-DB□ 125 66.7
F --- --- --- --- --- RF36300F-DB□ RF36450F-DB□ RF36600F-DB□
※상기 사이즈・피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오.
체인 어태치먼트는 범용 컨베이어 체인의 치수와 동일합니다.
　　　표의 □에는 본체 체인의 사양 기호가 들어갑니다. (예: 단붙이 부쉬 AT사양 →DBAT) このページの上へ戻る
