베어링롤러컨베이어체인 표준 사양 (종래 사양)

製品写真
  • 범용품(DT사양)의 약 5배의 마모 수명을 가지고, 모터 소요 동력 약 1/3, 체인 사이즈의 2 사이즈 다운이 가능합니다.
  • 전체 설비의 비용 절감에 기여합니다.
  • RF 컨베이어 체인의 R 롤러, F 롤러와 동일한 치수입니다.
  • 사용 분위기 온도：BR, BF：-20℃～80℃

※ 절단 연결를 용이하게 할 수 있는 연결 링크「스크류 록 링크」도 맞추어 검토해 주세요.

バナー画像

카탈로그 · 취급설명서

구조와 특징

롤러와 부시 사이에 원통 베어링를 넣은 컨베이어 체인입니다. 일반 컨베이어 체인의 R, F 롤러와 동일한 치수입니다.

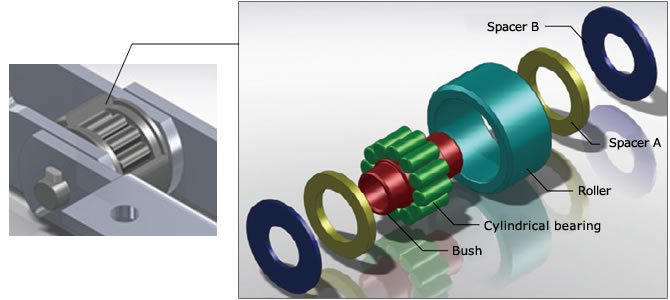

  • ・베어링 롤러 구조도

    ベアリングローラ構造図

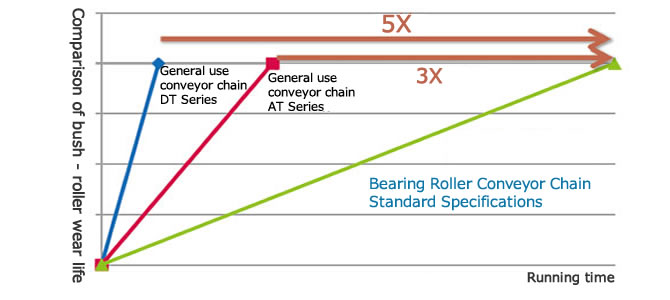

  • ・부시~롤러간의 마모 수명 비교

    ブシュ～ローラ間の摩耗寿命比較

    ※당사 실험비(추가 급유 없음)

    추가 급유 없이 범용 컨베이어 체인 DT사양의 5배, AT사양의 3배의 마모 수명

롤러 모양

BR 타입 BF 타입
ローラ形状　BRタイプ ローラ形状　BFタイプ

상품 일람

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 롤러
유형		 피치 롤러
외경		 안쪽 링크
내부 폭
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 BR RF03075BR RF03100BR --- --- --- --- --- --- --- 31.8 16.1
BF RF03075BF RF03100BF --- --- --- --- --- --- --- 31.8
RF05 BR --- RF05100BR RF05125BR RF05150BR --- --- --- --- --- 40 22
BF --- RF05100BF RF05125BF RF05150BF --- --- --- --- --- 40
RF08 BR --- --- RF08125BR RF08150BR --- --- --- --- --- 44.5 27
BF --- --- RF08125BF RF08150BF --- --- --- --- --- 44.5
RF10 BR --- RF10100BR RF10125BR RF10150BR --- --- --- --- --- 50.8 30
BF --- --- RF10125BF RF10150BF --- --- --- --- --- 50.8
RF12 BR --- --- --- --- RF12200BR RF12250BR --- --- --- 65 37.1
BF --- --- --- --- RF12200BF RF12250BF --- --- --- 65
RF17 BR --- --- --- --- RF17200BR RF17250BR RF17300BR --- --- 80 51.4
BF --- --- --- --- RF17200BF RF17250BF RF17300BF --- --- 80
RF26 BR --- --- --- --- --- RF26250BR RF26300BR RF26450BR --- 100 57.2
BF --- --- --- --- --- RF26250BF RF26300BF RF26450BF --- 100
RF36 BR --- --- --- --- --- --- RF36300BR RF36450BR RF36600BR 125 66.7
BF --- --- --- --- --- --- RF36300BF RF36450BF RF36600BF 125
※상기의 피치 이외도 제작 가능한 경우가 있습니다. 문의하십시오.
※인치계 피치는 특형 대응품입니다. 문의하십시오. 이 페이지 위로 돌아가기
