베어링롤러컨베이어체인 완전 무급유 사양
- 롤러 내부에 스틸제 코로와 특수 원통 베어링를 교대로 설치.
또한 부시 내면에 고체 윤활재를 압착, 씰로 봉입하는 것으로, 핀 ~ 부시 사이 · 부시 ~ 롤러 사이 모두 추가 급유 불필요로 사용 가능하게되어 있습니다. - AEBR, AEBF의 두 종류의 롤러 형식이 있습니다.
- 표준 시리즈와 최대 허용 장력 다르므로, 선정 시에는 주의해 주십시오. 롤러 허용 부하는 동일합니다.
- 사용 분위기 온도：-20℃～50℃
카탈로그 · 취급설명서
구조와 특징
-

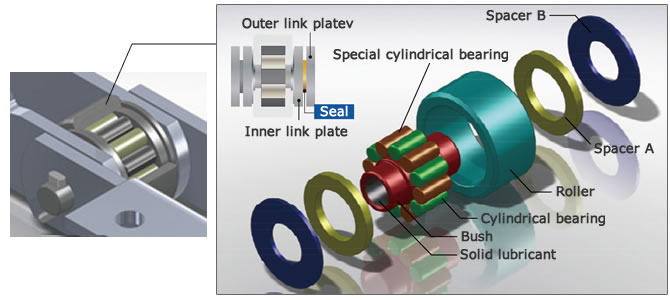

・베어링 롤러 구조도
-

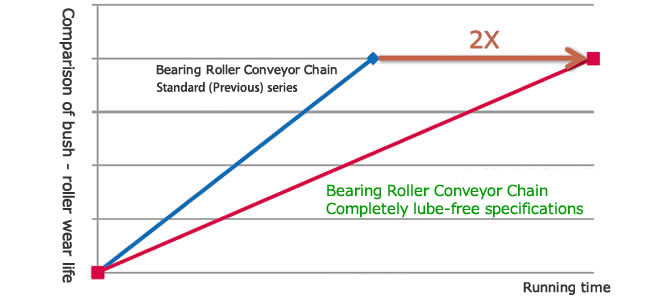

・부시~롤러간의 마모 수명 비교
※당사 실험비(추가 급유 없음)
추가 급유 없이 베어링롤러컨베이어체인 표준 사양의 2배 마모 수명
-

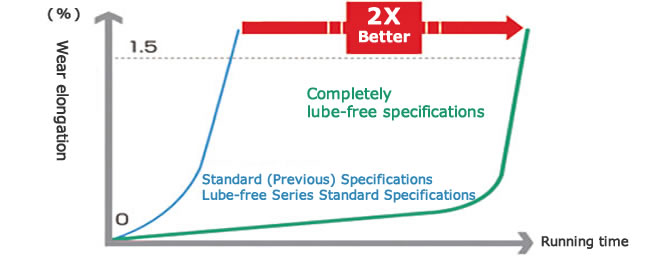

・핀~부시간의 마모 수명 비교
※당사 실험비(추가 급유 없음)
추가 급유 없이 베어링롤러컨베이어체인 무급유 일반 사양의 2배의 마모 수명
상품 일람
※클릭으로 상세 정보를 표시합니다
※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.
※평균 인장 강도는 당사에 문의해 주십시오.
| 사이즈 | 롤러 유형 |
피치 | 롤러 외경 |
안쪽 링크 내부 폭 |
|||||
|---|---|---|---|---|---|---|---|---|---|
| 100mm | 125mm | 150mm | 200mm | 250mm | 300mm | Φmm | mm | ||
| RF05 | AEBR | RF05100AEBR | RF05125AEBR | RF05150AEBR | --- | --- | --- | 40 | 23 |
| AEBF | RF05100AEBF | RF05125AEBF | RF05150AEBF | --- | --- | --- | 40 | ||
| RF08 | AEBR | --- | RF08125AEBR | RF08150AEBR | --- | --- | --- | 44.5 | 28.5 |
| AEBF | --- | RF08125AEBF | RF08150AEBF | --- | --- | --- | 44.5 | ||
| RF10 | AEBR | RF10100AEBR | RF10125AEBR | RF10150AEBR | --- | --- | --- | 50.8 | 31.5 |
| AEBF | --- | RF10125AEBF | RF10150AEBF | --- | --- | --- | 50.8 | ||
| RF12 | AEBR | --- | --- | --- | RF12200AEBR | RF12250AEBR | --- | 65 | 37.5 |
| AEBF | --- | --- | --- | RF12200AEBF | RF12250AEBF | --- | 65 | ||
| RF17 | AEBR | --- | --- | --- | RF17200AEBR | RF17250AEBR | RF17300AEBR | 80 | 51.5 |
| AEBF | --- | --- | --- | RF17200AEBF | RF17250AEBF | RF17300AEBF | 80 | ||
| RF26 | AEBR | --- | --- | --- | --- | RF26250AEBR | RF26300AEBR | 100 | 57.5 |
| AEBF | --- | --- | --- | --- | RF26250AEBF | RF26300AEBF | 100 | ||
※인치계 피치는 특형 대응품입니다. 대응 여부에 대해서 문의해 주십시오. 이 페이지 위로 돌아가기
