블록체인

製品写真
  • 심플하고 강인하고 강성이 뛰어나 인장 강도도 높은 체인입니다.
  • 2개의 외부 플레이트와 1 또는 2개의 안쪽 링크 및 핀으로 구성된 체인으로 구조적으로 강성이 우수하며 체인 질량당 인장 강도가 크고 강인합니다.
  • 또한 주요 부품에 소입강을 사용하고 있기 때문에 내마모성 및 내열성이 우수합니다.
  • 통상 체인에 아래 그림과 같은 개를 설치하여 사용합니다만, 플로우용도 제작합니다.

용도

  • ・대차 등의 견인용
  • ・고온 반송물을 실어 반송하는 경우(직재)
  • ・드로우 벤치용
  • ・플로우용 어태치먼트 부착도 제작합니다. 당사에 문의해 주십시오.
  • ※ 스프로킷 에는 내부 장력을 저감하는 「피스 첨부」를 사용해 주십시오.

개

개에는 다양한 형태의 것이 있지만, 주요한 것을 나타냅니다.

  • ・ 고정도그

    안쪽 링크 또는 외부 플레이트를 높이고 반송물을 누르는 형식입니다.

    固定式ドッグ

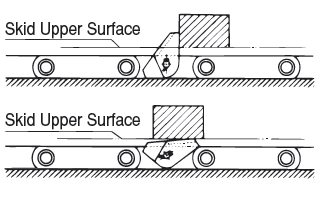

  • ・ 틸팅도그

    전방의 반송물은, 고정도그와 같이 그대로 밀어 진행해 갑니다만, 반송물이 배후로부터 오면 도그가 앞으로 기울여 반송물을 앞으로 보내고 있습니다.

    그리고 반송물이 통과하면 개는 자동으로 원래 상태로 복귀합니다.

    チルチングドッグ

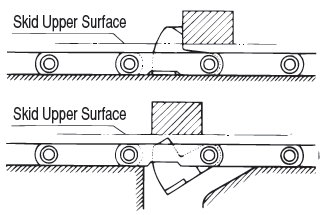

  • · 더킹도그

    개는 가이드 레일 통해 운반물을 보내지만, 가이드 레일을 중단하면 개가 더킹되어 운반물을 놓은 채로 아래를 통과합니다.

    ダッキングドッグ

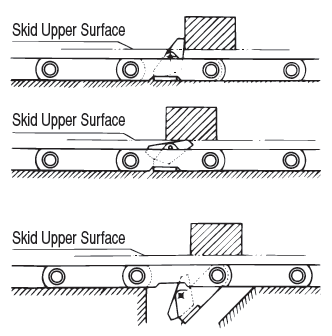

  • ・칠칭, 더킹도그

    틸팅도그과 더킹도그의 양 기능을 겸용한 독입니다.
    가이드 레일 위를 통과할 때는 반송물을 눌러 가고, 또 후방으로부터의 반송물은 그대로 통과시키고, 가이드 레일이 중단하면 반송물을 놓은 채로 그 아래를 통과합니다.

    チルチング、ダッキングドッグ

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다

※ 최대 허용 장력은, 당사 설계 기준에 근거해 계산한 값이며, 계산 강도가 됩니다. 특별히 제한이 없는 한 대형 컨베이어 체인의 선정에는 최대 허용 장력을 사용합니다.
이 값은 제조업체에 따라 다릅니다. 보증 값이 아닙니다.

※평균 인장 강도는 당사에 문의해 주십시오.

미터계 피치

사이즈 피치 안쪽 링크
내부 폭
150mm 200mm 250mm 300mm 350mm mm
NF30 NF30150 NF30200 --- --- --- 23.3
NF40 NF40150 NF40200 --- --- --- 26.5
NF56 --- NF56200 NF56250 --- --- 29.5
NF63 --- NF63200 NF63250 --- --- 31.5
NF70 --- NF70200 NF70250 --- --- 33.5
NF90 --- NF90200 NF90250 --- --- 38
NF115 --- --- NF115250 NF115300 --- 40
NF140 --- --- NF140250 NF140300 --- 47.5
NF180 --- --- --- NF180300 NF180350 52.5
NF210 --- --- --- NF210300 NF210350 59
NF250 --- --- --- NF250300 NF250350 66
NF280 --- --- --- NF280300 NF280350 67
