축부착베어링롤러

제품 사진
  • 롤러 내부에 원통 베어링를 내장한 축부착베어링롤러 입니다.

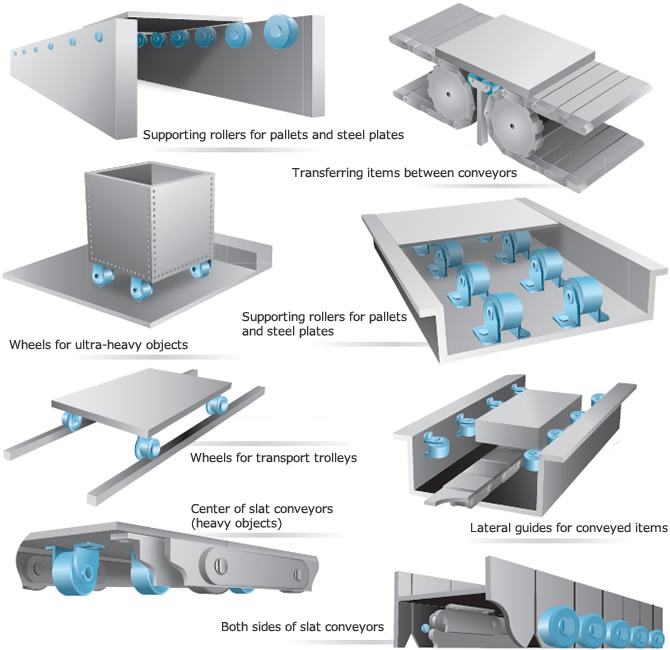

  • 중량물의 이동·이재·반송 용도로, 바퀴·가이드 롤러 등에 최적입니다.
  • 그리스 사양, 논리스 사양, 내수 사양, 내열 사양을 갖추고 있습니다.

용도

용도

풍부한 변형

  • ・그리스 사양：폭넓은 용도에 사용하실 수 있는 그리스 사양
  • · 농리스 사양 : 급유가 불가능한 환경에서의 사용이나 급유 유지 보수 삭감에 최적인 논리스 사양
  • ・내수 사양：물이 닿는 분위기에서 그리스 업 없이 사용 가능한 내수 사양
  • ・내열 사양：150℃까지 사용 가능한 내열 사양
  • ・표준 타입：올마이티인 용도에
  • ・양 플랜지 롤러 타입：단체 사용시의 사행 방지에
  • ・테이퍼 롤러 타입：채널 레일 사용에
  • ・우레탄 라이닝 타입：방음・바닥면의 상처 방지에
  • ※특수 치수, 외형 이형상, 다열 타입 등 특수한 형상에 대해서도, 요망에 따라 제작합니다.

축부착베어링롤러

그리스 사양

  • 마찰 계수: 0.03
  • 사용온도：-20～80℃
  • 윤활: 그리스 캡슐화

논리스 사양

  • 마찰 계수: 0.03
  • 사용온도：0～50℃
  • 윤활: 무윤활
    (단, 납입시 방청유를 도포)

방수 사양

  • 마찰 계수: 0.03
  • 사용온도：0～50℃
  • 윤활: 무윤활
    (단, 납입시 방청유를 도포)

내열 사양

  • 마찰 계수: 0.03
  • 사용온도：-20～150℃
  • 윤활: 내열 그리스 캡슐화
    (그리스 니플 포함)
JBR
R 롤러형		 롤러 외경：Φ31.8～Φ125
허용 부하：1.96～15.7kN		 롤러 외경：Φ31.8～Φ125
허용 부하：1.96～15.7kN		 롤러 외경：Φ31.8～Φ125
허용 부하：1.37～11.0kN		 롤러 외경：Φ31.8～Φ125
허용 부하：1.96～15.7kN
JBF
F롤러형		 롤러 외경：Φ31.8～Φ125
허용 부하：1.27～9.81kN		 롤러 외경：Φ31.8～Φ125
허용 부하：1.27～9.81kN		 롤러 외경：Φ31.8～Φ125
허용 부하：1.27～9.81kN		 롤러 외경：Φ31.8～Φ125
허용 부하：1.27～9.81kN
JBFF
양 플랜지 부착 롤러		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN
JBTF
5° 테이퍼 부착
F롤러형		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN		 롤러 외경：Φ31.8～Φ80.0
허용 부하：1.27～6.86kN
JBUR
우레탄 롤러		 롤러 외경：Φ40.0～Φ100
허용 부하：0.29～2.94kN
※사용온도：0～50℃		 롤러 외경：Φ40.0～Φ100
허용 부하：0.29～2.94kN
※사용온도：0～50℃

카탈로그 · 취급설명서

형번 표시 예

JBR03 N - 1
|
사이즈		 |
사양 기호
무기호: 그리스 사양
N: 농리스 사양
W: 방수 사양
H: 내열 사양		 |
축 형식
1:1형
2：2형

상품 일람

※클릭으로 상세 정보를 표시합니다 모두 열기 모두 닫기

표준형

사이즈 &
롤러 형식		 축 형식 대응 가능 사양 허용 부하 방수 사양
허용 부하
그리스 사양 농리스
사양		 방수 사양 내열 사양 kN kN
JBR03 1형 JBR03-1 JBR03N-1 JBR03W-1 JBR03H-1 1.96 1.37
2형 JBR03-2 JBR03N-2 JBR03W-2 ---
JBR05 1형 JBR05-1 JBR05N-1 JBR05W-1 JBR05H-1 3.04 2.13
2형 JBR05-2 JBR05N-2 JBR05W-2 ---
JBR10 1형 JBR10-1 JBR10N-1 JBR10W-1 JBR10H-1 5.49 3.84
2형 JBR10-2 JBR10N-2 JBR10W-2 JBR10H-2
JBR12 1형 JBR12-1 JBR12N-1 JBR12W-1 JBR12H-1 8.34 5.84
2형 JBR12-2 JBR12N-2 JBR12W-2 JBR12H-2
JBR17 1형 JBR17-1 JBR17N-1 JBR17W-1 JBR17H-1 9.81 6.87
2형 JBR17-2 JBR17N-2 JBR17W-2 JBR17H-2 14.1 9.87
JBR26 1형 JBR26-1 JBR26N-1 JBR26W-1 JBR26H-1 12.7 8.89
2형 JBR26-2 JBR26N-2 JBR26W-2 JBR26H-2 19.6 13.7
JBR36 1형 JBR36-1 JBR36N-1 JBR36W-1 JBR36H-1 15.7 11.0
2형 JBR36-2 JBR36N-2 JBR36W-2 JBR36H-2 27.5 19.3
JBF03 1형 JBF03-1 JBF03N-1 JBF03W-1 JBF03H-1 1.27 0.89
2형 JBF03-2 JBF03N-2 JBF03W-2 ---
JBF05 1형 JBF05-1 JBF05N-1 JBF05W-1 JBF05H-1 1.96 1.37
2형 JBF05-2 JBF05N-2 JBF05W-2 ---
JBF10 1형 JBF10-1 JBF10N-1 JBF10W-1 JBF10H-1 3.43 2.4
2형 JBF10-2 JBF10N-2 JBF10W-2 JBF10H-2
JBF12 1형 JBF12-1 JBF12N-1 JBF12W-1 JBF12H-1 5.49 3.84
2형 JBF12-2 JBF12N-2 JBF12W-2 JBF12H-2
JBF17 1형 JBF17-1 JBF17N-1 JBF17W-1 JBF17H-1 6.86 4.8
2형 JBF17-2 JBF17N-2 JBF17W-2 JBF17H-2 9.81 6.87
JBF26 1형 JBF26-1 JBF26N-1 JBF26W-1 JBF26H-1 8.83 6.18
2형 JBF26-2 JBF26N-2 JBF26W-2 JBF26H-2 13.7 9.59
JBF36 1형 JBF36-1 JBF36N-1 JBF36W-1 JBF36H-1 9.81 6.87
2형 JBF36-2 JBF36N-2 JBF36W-2 JBF36H-2 18.6 13.0
이 페이지 위로 돌아가기

양 플랜지 롤러형

사이즈 &
롤러 형식		 축 형식 대응 가능 사양 허용 부하 방수 사양
허용 부하
그리스 사양 농리스
사양		 방수 사양 내열 사양 kN kN
JBFF03 1형 JBFF03-1 JBFF03N-1 JBFF03W-1 JBFF03H-1 1.27 0.89
2형 JBFF03-2 JBFF03N-2 JBFF03W-2 ---
JBFF05 1형 JBFF05-1 JBFF05N-1 JBFF05W-1 JBFF05H-1 1.67 1.17
2형 JBFF05-2 JBFF05N-2 JBFF05W-2 ---
JBFF10 1형 JBFF10-1 JBFF10N-1 JBFF10W-1 JBFF10H-1 2.75 1.93
2형 JBFF10-2 JBFF10N-2 JBFF10W-2 JBFF10H-2
JBFF12 1형 JBFF12-1 JBFF12N-1 JBFF12W-1 JBFF12H-1 3.63 2.54
2형 JBFF12-2 JBFF12N-2 JBFF12W-2 JBFF12H-2
JBFF17 1형 JBFF17-1 JBFF17N-1 JBFF17W-1 JBFF17H-1 6.86 4.8
2형 JBFF17-2 JBFF17N-2 JBFF17W-2 JBFF17H-2
이 페이지 위로 돌아가기

테이퍼 롤러형

사이즈 &
롤러 형식		 축 형식 대응 가능 사양 허용 부하 방수 사양
허용 부하
그리스 사양 농리스
사양		 방수 사양 내열 사양 kN kN
JBTF03 1형 JBTF03-1 JBTF03N-1 JBTF03W-1 JBTF03H-1 1.27 0.89
2형 JBTF03-2 JBTF03N-2 JBTF03W-2 ---
JBTF05 1형 JBTF05-1 JBTF05N-1 JBTF05W-1 JBTF05H-1 1.96 1.37
2형 JBTF05-2 JBTF05N-2 JBTF05W-2 ---
JBTF10 1형 JBTF10-1 JBTF10N-1 JBTF10W-1 JBTF10H-1 3.43 2.4
2형 JBTF10-2 JBTF10N-2 JBTF10W-2 JBTF10H-2
JBTF12 1형 JBTF12-1 JBTF12N-1 JBTF12W-1 JBTF12H-1 5.49 3.84
2형 JBTF12-2 JBTF12N-2 JBTF12W-2 JBTF12H-2
JBTF17 1형 JBTF17-1 JBTF17N-1 JBTF17W-1 JBTF17H-1 6.86 4.8
2형 JBTF17-2 JBTF17N-2 JBTF17W-2 JBTF17H-2 9.81 6.87
이 페이지 위로 돌아가기

우레탄 라이닝 롤러형

사이즈 &
롤러 형식		 축 형식 대응 가능 사양 허용 부하
그리스 사양 농리스
사양		 kN
JBUR03 1형 JBUR03-1 JBUR03N-1 0.29
2형 JBUR03-2 JBUR03N-2
JBUR05 1형 JBUR05-1 JBUR05N-1 0.59
2형 JBUR05-2 JBUR05N-2
JBUR10 1형 JBUR10-1 JBUR10N-1 0.98
2형 JBUR10-2 JBUR10N-2
JBUR12 1형 JBUR12-1 JBUR12N-1 1.47
2형 JBUR12-2 JBUR12N-2
JBUR17 1형 JBUR17-1 JBUR17N-1 2.94
2형 JBUR17-2 JBUR17N-2
