RS 롤러 체인

제품 사진
  • 요소 기술을 결집한 신세대 롤러 체인 "G8"시리즈 탄생!
  • ISO“A”에 해당하는 롤러 체인입니다.
  • 베타 부착을 억제한 방청 윤활유의 개발에 의해, 전 모델 「G7-EX」를 능가하는, 1.2배의 마모 수명을 실현했습니다.
  • ※RS35 이하의 사이즈에 대해서는 종래 기종 동일합니다.

배너 이미지

특징

  • · 경이의 마모 수명 업

    전 모델 「G7-EX」에서는 쯔바키 독자적인 가공 기술에 의해, 이음새가 없는 「솔리드 부쉬」를 개발.

    고정밀 솔리드 부쉬와 특수 루브 딤플(LD) 가공에 의해 윤활유의 유지 효과를 향상. 마모 수명 2배를 실현했습니다.

    현행 모델 「G8」시리즈에서는, 윤활유의 베타 부착을 개선한 방청 윤활유를 자사 개발. G7에서 1.2배의 마모 수명 업을 실현했습니다.

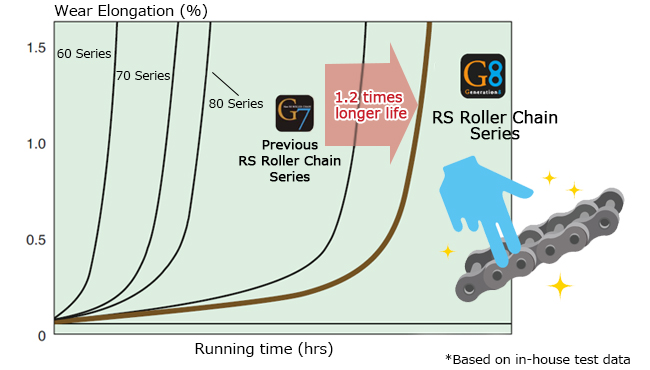

  • · 쯔바키 RS 롤러 체인 마모 수명의 변화

    마모 수명의 변화

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

RS 롤러 체인 에는 표준 스틸 RS 스프로킷을 사용하십시오.

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다.

피치
mm		 열수 크기 및 열수
(사이즈&사양& 열수)		 롤러 직경
(부시 직경)
mm		 안쪽 링크
내부 폭
mm		 피치
mm		 열수 크기 및 열수
(사이즈&사양& 열수)		 롤러 직경
mm		 안쪽 링크
내부 폭
mm
4.7625 1 RS15-1 2.48 2.38 38.10 1 RS120-1 22.23 25.40
6.35 1 RS25-1 3.30 3.18 2 RS120-2
2 RS25-2 3 RS120-3
3 RS25-3 4 RS120-4
1 BF25-H-1 5 RS120-5
9.525 1 RS35-1 5.08 4.78 6 RS120-6
2 RS35-2 44.45 1 RS140-1 25.40 25.40
3 RS35-3 2 RS140-2
12.70 1 RS37-1 7.80 3.40 3 RS140-3
1 RS38-1 7.80 4.80 4 RS140-4
1 RS41-1 7.77 6.38 5 RS140-5
1 RS40-1 7.92 7.95 6 RS140-6
2 RS40-2 50.80 1 RS160-1 28.58 31.75
3 RS40-3 2 RS160-2
4 RS40-4 3 RS160-3
5 RS40-5 4 RS160-4
6 RS40-6 5 RS160-5
15.875 1 RS50-1 10.16 9.53 6 RS160-6
2 RS50-2 57.15 1 RS180-1 35.71 35.72
3 RS50-3 2 RS180-2
4 RS50-4 3 RS180-3
5 RS50-5 4 RS180-4
6 RS50-6 5 RS180-5
19.05 1 RS60-1 11.91 12.70 6 RS180-6
2 RS60-2 63.50 1 RS200-1 39.68 38.10
3 RS60-3 2 RS200-2
4 RS60-4 3 RS200-3
5 RS60-5 4 RS200-4
6 RS60-6 5 RS200-5
25.40 1 RS80-1 15.88 15.88 6 RS200-6
2 RS80-2 76.20 1 RS240-1 47.63 47.63
3 RS80-3 2 RS240-2
4 RS80-4 3 RS240-3
5 RS80-5 4 RS240-4
6 RS80-6 5 RS240-5
31.75 1 RS100-1 19.05 19.05 6 RS240-6
2 RS100-2 101.6 1 RF320-T-1 63.50 63.65
3 RS100-3 2 RF320-T-2
4 RS100-4 3 RF320-T-3
5 RS100-5 4 RF320-T-4
6 RS100-6 127.0 1 RF400-T-1 79.38 79.3
2 RF400-T-2
3 RF400-T-3
4 RF400-T-4
