ラムダチェーン 2列RS互換仕様

제품 사진
  • RS 롤러 체인 2열에서 교체에 적합
  • ・본 체인은 가로 피치를 RS 롤러 체인 2열과 동일하게 해, RS 스프로킷 2열을 사용 가능하게 하고 있습니다.
    (표준 람다 2열은 전용 스프로킷이 필요합니다.)

특징

  • 1. 범용 RS 스프로킷 사용 가능

    람다체인 2열 RS호환사양은 RS 롤러 체인 과 가로 피치가 동일한 치수입니다. 표준 2열 스프로킷 사용할 수 있으므로 비용면에서도 장점이 있습니다.

    RS 롤러 체인 2열

    RS80-2-RP

    그림

    범용 RS 스프로킷 대응

    람다체인 2열 RS호환사양

    RS80-LMDS-2

    그림

    범용 RS 스프로킷 대응

    람다체인 2열 기존 사양

    RS80-LMD-2

    그림

    전용 스프로킷 대응

  • 2. 종래 사양에 비해 전동 능력이 약 20% 향상(다열계수 1.7)

    RS 호환 사양으로 사용 가능한 범위가 넓어집니다.

    다열계수
    체인 다열계수 전동 능력(지수*)
    RS 롤러 체인 2열 1.7 161
    람다체인 2열 RS호환사양 1.7 121
    람다체인 2열 기존 사양 1.4 100

    * 종래 사양을 100으로 한 경우

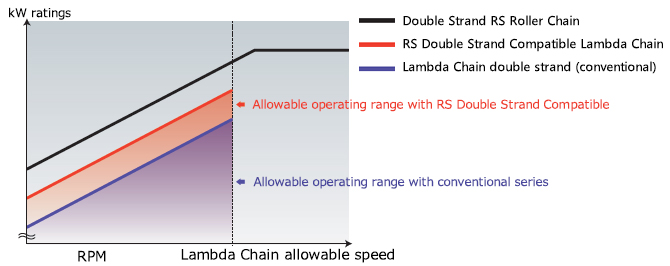

    전동 능력 비교

    전동 능력 비교 그래프

    다열계수 란?

    2열 체인의 전동 능력을 계산하기 위한 계수. 전동능력표 수치에 다수 계수를 곱하여 산출 가능.

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

람다체인 2열 RS호환사양 에는 표준 스틸제 RS 스프로킷을 사용해 주십시오.

다열 체인에서도 표준 스프로킷 사용할 수 있습니다.

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다.

※아래 표에는 관련 상품도 포함되어 있습니다. 이 페이지에서 소개하고 있는 상품의 형번 에는 색이 붙어 있습니다.

피치
mm		 열수 사이즈&사양&열수 롤러 직경
mm		 안쪽 링크
내부 폭
mm
람다체인 람다
코팅 체인
NP사양		 긴 수명
람다체인		 람다체인
내한성사양		 람다체인
KF사양		 람다
강력 체인		 람다
강력 체인 NP사양
12.70 1 RS40-LMD-1 RS40-LMDNP-1 RS40-LMDX-1 RS40-LMDKT-1 RS40-LMDKF-1 --- --- 7.92 7.55
2 RS 호환 사양 RS40-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS40-LMDH-2 RS40-LMDHNP-2
15.875 1 RS50-LMD-1 RS50-LMDNP-1 RS50-LMDX-1 RS50-LMDKT-1 RS50-LMDKF-1 --- --- 10.16 9.26
2 RS 호환 사양 RS50-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS50-LMDH-2 RS50-LMDHNP-2
19.05 1 RS60-LMD-1 RS60-LMDNP-1 RS60-LMDX-1 RS60-LMDKT-1 RS60-LMDKF-1 --- --- 11.91 12.28
2 RS 호환 사양 RS60-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS60-LMDH-2 RS60-LMDHNP-2
25.40 1 RS80-LMD-1 RS80-LMDNP-1 RS80-LMDX-1 RS80-LMDKT-1 RS80-LMDKF-1 --- --- 15.88 15.48
2 RS 호환 사양 RS80-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS80-LMDH-2 RS80-LMDHNP-2
31.75 1 RS100-LMD-1 RS100-LMDNP-1 RS100-LMDX-1 RS100-LMDKT-1 --- --- --- 19.05 18.70
2 RS 호환 사양 RS100-LMDS-2 --- --- --- --- --- ---
2 --- --- --- --- --- RS100-LMDH-2 RS100-LMDHNP-2
38.10 1 RS120-LMD-1 RS120-LMDNP-1 RS120-LMDX-1 --- --- --- --- 22.23 24.75
2 RS 호환 사양 RS120-LMDS-2 --- --- --- --- --- ---
44.45 1 RS140-LMD-1 RS140-LMDNP-1 --- --- --- --- --- 25.40 24.75
2 RS 호환 사양 RS140-LMDS-2 --- --- --- --- --- ---
50.80 1 RS160-LMD-1 --- --- --- --- --- --- 28.58 31.2
2 RS 호환 사양 RS160-LMDS-2 --- --- --- --- --- ---

람다체인 검토·채용의 주의점

  • 1. 이물 혼입 대책 체인이 직접 식품에 접촉하는 경우나, 박리편이나 마모분이 식품에 혼입할 우려가 있는 경우는, 사용하지 말아 주세요.
    식품 이외에도, 박리편이나 마모분이 문제가 되는 환경에서의 사용시에는, 적절한 커버를 설치 받는 등 이물 혼입 대책을 실시해 주세요.
    니켈 도금은 식품 위생법·노동 안전 위생법에서는 규제 대상이 되고 있지 않습니다만, 도금의 박리가 우려되는 경우는 주의해 주세요.
  • 2. 제품의 기름에 대해서 사용조건에 따라서는, 부시의 함침유가 비산하는 경우가 있습니다.
    람다체인은 제조 사정에 따라 NSF H1에 비대응 기름이 약간 부착되어 있습니다.
    부시의 함침유가 없어지면 급속하게 기름 부족을 일으켜, 마모 신장 수명에 이릅니다.
  • 3. 사용 환경 먼지가 개재할 때는 조기에 마모 신장 수명에 이를 수 있습니다.
    부시의 함침유가 빠지는 것 같은 약품·용제·탈지의 분위기, 및 수중이나 진공하에서의 사용은 피해 주세요.
    람다체인 에는 방청 효과가있는 기름을 바르지 않습니다. 고온 다습한 장소, 분진이 있는 장소를 피해 보관해 주세요.
  • 4. 2열 체인에 대해 람다체인과 람다 강력 체인 (코팅 사양과 KF사양 포함)의 2열은 가로 피치가 RS 롤러 체인과 다릅니다.
    RS 스프로킷이 아닌 전용 스프로킷을 사용하십시오.
    람다체인 2열 RS호환사양 은 가로 피치가 RS 롤러 체인과 동일합니다. RS 스프로킷 2열용을 사용할 수 있습니다.
    LMD-2와 LMDS-2의 체인은 연결 링크와 같은 연결 부품을 포함하여 함께 사용할 수 없습니다. 교환은 체인 세트로 실시하는 것과 동시에, 적합하는 스프로킷을 선택해 주세요.
  • 5. 장치측과의 간섭 확인 무급유 체인은 외·내 플레이트의 판 두께나 펠트 씰의 유무에 따라 각각 핀의 길이가 다릅니다.
    RS 롤러 체인 보다 핀이 길기 때문에 교체 시에는 장치와의 간섭 유무를 확인해 주십시오.

고온 영역에서의 마모 수명 비교 (참고)

롤러 체인의 마모 수명은 체인의 속도와 작용하는 하중, 스프로킷 의 잇수, 상태, 환경, 온도 등의 조건에 따라 다릅니다.
선도는 기준이 됩니다.

※ 람다체인은 체인의 전체 길이에 대해 +0.5%에 도달했을 때 마모 수명으로 판단합니다.

150℃ 온도역
RS50 사이즈(당사 실험비· 무급유 운전)

마모 수명 그래프

230℃ 온도역
RS50 사이즈(당사 실험비· 무급유 운전)

마모 수명 그래프
  • 주) 1. 람다체인의 사용 가능 온도는 -10℃~150℃입니다.
  • 2. 체인 온도가 대기 온도 이상일 수 있습니다. 체인 온도가 사용 온도를 초과하지 않도록 주의하십시오.
  • 3. 150℃~200℃ 미만에서는 전동 능력이 카탈로그 값의 3/4로 저하합니다. 온도에 맞는 선정을 부탁드립니다.
  • 4. 200℃~230℃ 이하에서는 전동 능력이 카탈로그 값의 1/2로 저하합니다. 온도에 맞는 선정을 부탁드립니다.
