단말금구
- 매달기 장치 등에 사용하는 엔드 볼트와 연결 링크
- RS 롤러 체인 단말에 설치하여 신뢰할 수있는 매달아 장치를 실현합니다.
- RS 롤러 체인과 동등 이상의 강도를 가지며 적절한 클리어런스로 체인과 연결되어 RS 롤러 체인의 성능을 충분히 발휘합니다.
| ※ | CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다. |
| ※ | CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서

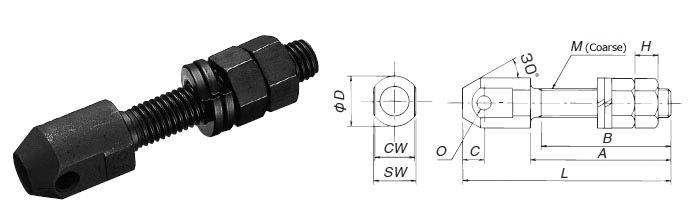

엔드 볼트(RS 롤러 체인 용)
체인을 장치에 고정하는 데 사용되는 볼트입니다.
품종
[클릭으로 확대]
| 형번 | 적용 체인 | L mm |
A mm |
B mm |
C mm |
M mm |
O mm |
D mm |
CW mm |
SW mm |
H mm |
개략 질량 kg |
DXF 데이터 3DCAD 데이터 |
標準価格 | 배달 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40EB | RS40-1 | 61.0 | 41.5 | 38 | 6.0 | M8 | 4.00 | 15 | 11.2 | 13.0 | 6.5 | 0.04 | DXF・3DCAD | お問合せください | お問合せください |
| RS50EB | RS50-1 | 72.5 | 48.5 | 44 | 7.5 | M10 | 5.12 | 19 | 13.8 | 17.0 | 8.0 | 0.07 | DXF・3DCAD | お問合せください | お問合せください |
| RS60EB | RS60-1 | 89.1 | 60.0 | 55 | 9.1 | M12 | 5.99 | 21 | 17.8 | 19.0 | 10.0 | 0.12 | DXF・3DCAD | お問合せください | お問合せください |
| RS80EB | RS80-1 | 117.1 | 79.0 | 73 | 12.1 | M16 | 7.98 | 28 | 22.6 | 24.0 | 13.0 | 0.27 | DXF・3DCAD | お問合せください | お問合せください |
| RS100EB | RS100-1 | 145.1 | 98.0 | 91 | 15.1 | M20 | 9.58 | 34 | 27.5 | 30.0 | 16.0 | 0.51 | DXF・3DCAD | お問合せください | お問合せください |
| RS120EB | RS120-1 | 173.1 | 117.0 | 108 | 18.1 | M24 | 11.15 | 40 | 35.5 | 35.5 | 19.0 | 0.86 | DXF・3DCAD | お問合せください | お問合せください |
노트
1.SW 치수는 스패너 2면 폭에 맞게 설계되었습니다.
2.너트는 구 JIS B1181(1종), 스프링 와셔는 JIS B1251을 사용하고 있습니다.
3. 흑염 처리 실시하고 있습니다.

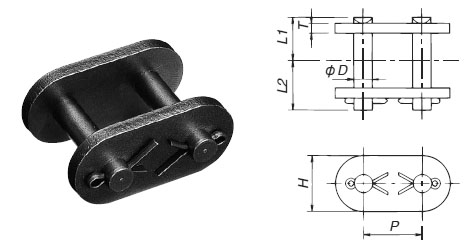

엔드 볼트 전용 연결 링크 (RS 롤러 체인 용)
체인의 끝과 끝 볼트를 연결합니다.
품종
[클릭으로 확대]
| 형번 | 적용 체인 | P mm |
H mm |
D mm |
T mm |
L1 mm |
L2 mm |
개략 질량 kg |
DXF 데이터 3DCAD 데이터 |
標準価格 | 배달 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RS40EB-JL | RS40-1 | 12.70 | 12.0 | 3.97 | 2.0 | 8.8 | 10.2 | 0.01 | DXF・3DCAD | お問合せください | お問合せください |
| RS50EB-JL | RS50-1 | 15.875 | 15.0 | 5.09 | 2.4 | 10.7 | 12.3 | 0.02 | DXF・3DCAD | お問合せください | お問合せください |
| RS60EB-JL | RS60-1 | 19.05 | 18.1 | 5.96 | 3.2 | 13.95 | 16.05 | 0.04 | DXF・3DCAD | お問合せください | お問合せください |
| RS80EB-JL | RS80-1 | 25.40 | 24.0 | 7.94 | 4.0 | 17.45 | 20.05 | 0.09 | DXF・3DCAD | お問合せください | お問合せください |
| RS100EB-JL | RS100-1 | 31.75 | 28.6 | 9.54 | 4.8 | 20.95 | 23.65 | 0.156 | DXF・3DCAD | お問合せください | お問合せください |
| RS120EB-JL | RS120-1 | 38.10 | 34.4 | 11.11 | 5.6 | 26.05 | 29.55 | 0.264 | DXF・3DCAD | お問合せください | お問合せください |
노트
1. 사이드 포스가 작용할 우려가 있는 경우는 F형 연결 링크를 사용해 주십시오.
2. 형상이 다른 연결 링크, 엔드 링크에 대해서는 상담해 주십시오.
취급 주의
· 체인은 츠바키 RS 롤러 체인 또는 슈퍼 체인을 사용하십시오.
무급유 드라이브체인 및 강력 체인, 슈퍼 H 체인, 울트라 슈퍼 체인 에는 사용할 수 없습니다.
・ RS 롤러 체인 용 M형 연결 링크 나 오프셋 링크는 사용하지 마십시오.
・ 슈퍼 체인과 엔드 볼트를 연결할 때는 반드시 F형 연결 링크를 사용해 주십시오.
・엔드 볼트와 RS 롤러 체인의 설치는, 미리 연결 링크의 핀 표면에 그리스를 도포해 주십시오.
또한 체인에 비틀림 등의 설치 불량이 발생하지 않도록 설치하십시오.
・엔드 볼트에는 굽힘 하중이 작용하지 않도록 설치해 주십시오.
・엔드볼트의 나사부・두부에 충격을 주거나 변형시키지 마십시오.
・안전을 위해 정기적으로 분해하여 점검과 급유를 실시해 주십시오.
