리프체인

제품 사진
  • 플레이트와 핀만으로 구성된 강철 체인입니다.
  • 주로 매달기 용도, 평형 용도, 모션 전동 용도에 적합합니다.
  • 경하중용 AL형과 중하중용 BL형이 있어 치수 및 플레이트의 조합이 다릅니다.
  • 균형 체인이라고도 합니다. JIS 표준 준수.
  • ※사용에 있어서는 전용 쇠장식과 도르래가 필요합니다.

구조

  • ・ 리프체인은 플레이트와 핀만으로 구성되어 있습니다.

    플레이트는 핀으로 연결되어 체인에 걸리는 장력을 받습니다.

    외부 플레이트와 핀은 시리바 억지끼워맞춤 핀은 리벳팅 되어 있습니다. 또한 내부 플레이트 중간 플레이트와 핀은 헐거운 끼워맞춤 되어 있습니다.

    핀은 플레이트를 통해 전단력을 받는 동시에 체인이 굴곡 되다 지면 내부 플레이트의 구멍 내면을 미끄러집니다.

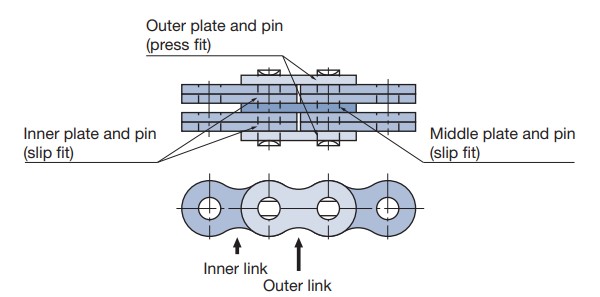

    構成図

단말

리프체인 단말은 연결 링크, 엔드 링크 또는 안쪽 링크 중 하나입니다.

단말 종류

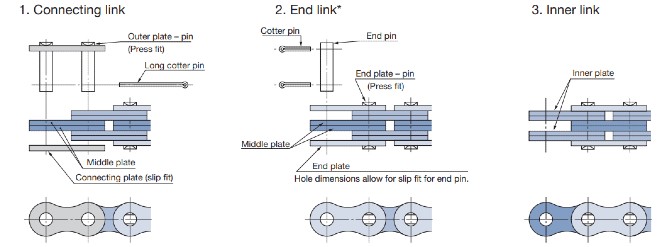

端末構成図

주) 엔드 링크는 AL8, BL8 이상의 사이즈로 제작 대응.

쇠장식, 엔드 핀, 도르래

단말을 연결하는 쇠장식 및 엔드 핀, 도르래는 아래와 같이 확인하신 후 제작해 주십시오. 또, 쇠장식・엔드핀은 요망에 의해 당사에서도 제작하겠습니다.

자세한 것은 이쪽

AL형

주로 경하중용입니다.

플레이트 외형·판 두께 치수는 동일 피치의 RS 롤러 체인의 외판과 동일합니다.

핀 외경도 동일한 피치의 RS 롤러 체인의 핀과 거의 동일합니다.

플레이트의 조합은 아래와 같습니다.

プレートの組合せ図解

BL형

주로 중하중용입니다.

플레이트 폭 치수는 동일한 피치의 RS 롤러 체인의 내부 플레이트와 동일하며, 판 두께는 한 사이즈의 피치의 RS 롤러 체인과 동일합니다.

핀 외경도 한 사이즈의 피치 RS 롤러 체인의 핀과 거의 동일합니다.

플레이트의 조합은 아래와 같습니다.

プレートの組合せ図解

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다.

피치
mm		 접시
조합		 사이즈 피치
mm		 접시
조합		 사이즈
12.70 2×2 AL422 12.70 2×3 BL423
4×4 AL444 3×4 BL434
6×6 AL466 4×6 BL446
15.875 2×2 AL522 15.875 2×3 BL523
4×4 AL544 3×4 BL534
6×6 AL566 4×6 BL546
19.05 2×2 AL622 19.05 2×3 BL623
4×4 AL644 3×4 BL634
6×6 AL666 4×6 BL646
25.40 2×2 AL822 25.40 2×3 BL823
4×4 AL844 3×4 BL834
6×6 AL866 4×6 BL846
31.75 2×2 AL1022 31.75 2×3 BL1023
4×4 AL1044 3×4 BL1034
6×6 AL1066 4×6 BL1046
38.10 2×2 AL1222 38.10 2×3 BL1223
4×4 AL1244 3×4 BL1234
6×6 AL1266 4×6 BL1246
44.45 4×4 AL1444 44.45 2×3 BL1423
6×6 AL1466 3×4 BL1434
50.80 4×4 AL1644 4×6 BL1446
6×6 AL1666 50.80 2×3 BL1623
3×4 BL1634
4×6 BL1646
