플라스틱 시리즈 3차원 TKRB형
- 링크의
단축·연장
- 주) 와이어의 여유길이에 따라 연장할 수 있는 링크 수가 달라집니다.
- 큰 장력에 대응할 수 있는 3차원 케이블 베이어 입니다
- ・와이어 내장에 의해 높은 인장 강도를 실현합니다.
- ・오픈 구조로 취급이 용이합니다.
- ・풍부한 액세서리류를 준비하고 있습니다.
- ・절계에 의한 길이 조정이 가능합니다. 자세한 것은 취설을 확인해 주십시오.

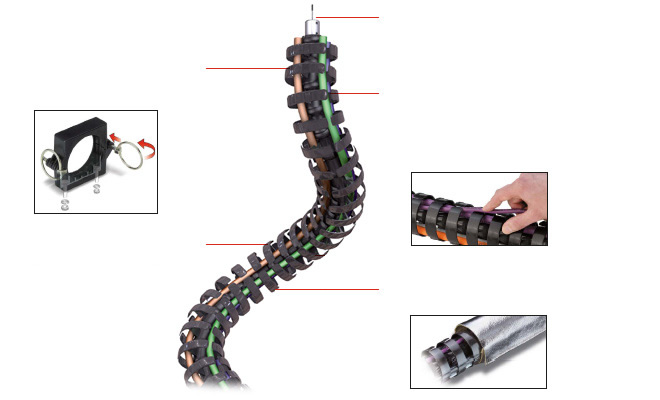

구조
와이어에 의해 큰 장력에 대응합니다
오픈형 구조
- 케이블을 밀어 넣고 삽입할 수 있습니다.
- 수납된 케이블의 메인터넌스 작업을 용이하게 실시할 수 있습니다
사용 환경・조건에 따른 보호 슬리브나 열 실드의 제공도 할 수 있습니다
긴 수명화를 도모한다
특수 플라스틱 재료 사용
신속하게 열 수 있습니다.
브래킷은 링크에
쉽게 설치할 수 있습니다
면 패스너/호스 밴드에 의한 곡면의 로봇 암에의 설치도 가능합니다.
※일부 사이즈만
액세서리 ※ 사이즈에 따라 준비 할 수없는 것도 있습니다.
 |
 |
 |
 |

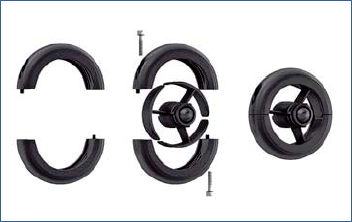

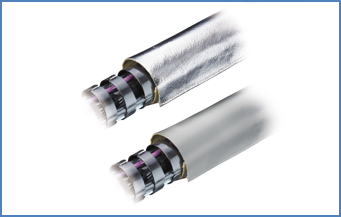

| 프로텍터 | 열 차폐/보호 슬리브 | 척킹 부품 | 클램프 |
 |
 |
 |
 |
| 스프링 고정대 | 잠금 볼트 (LineFix 설치용) |

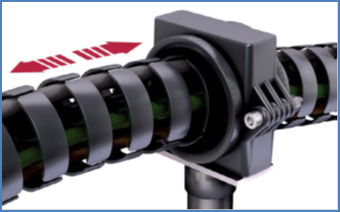

PBU(Pull Back Unit) | 가이드 홀더 |
 |
 |
 |
 |

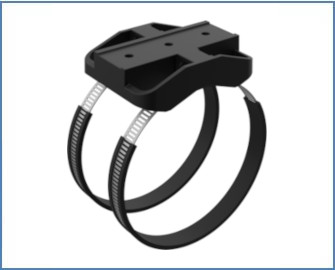

| 브래킷 | 소용돌이 접시 | 브래킷 홀더 (TKRB14) | NEW 브래킷 홀더 (TKRB21/32) |
특징
1. 3차원으로 굴곡 가능
다축 로봇 등 3차원으로 굴곡 되다 케이블의 장수명화를 도모해 조기 단선 리스크를 회피합니다.
2. 고강도
엔지니어링 플라스틱 제의 링크는 양단부의 볼 조인트 구조에 의한 연결로, 링크의 중심에 와이어를 내장하는 것으로 강도와 유연성을 확보하고 있습니다.
3. 케이블 호스의 삽입이 용이

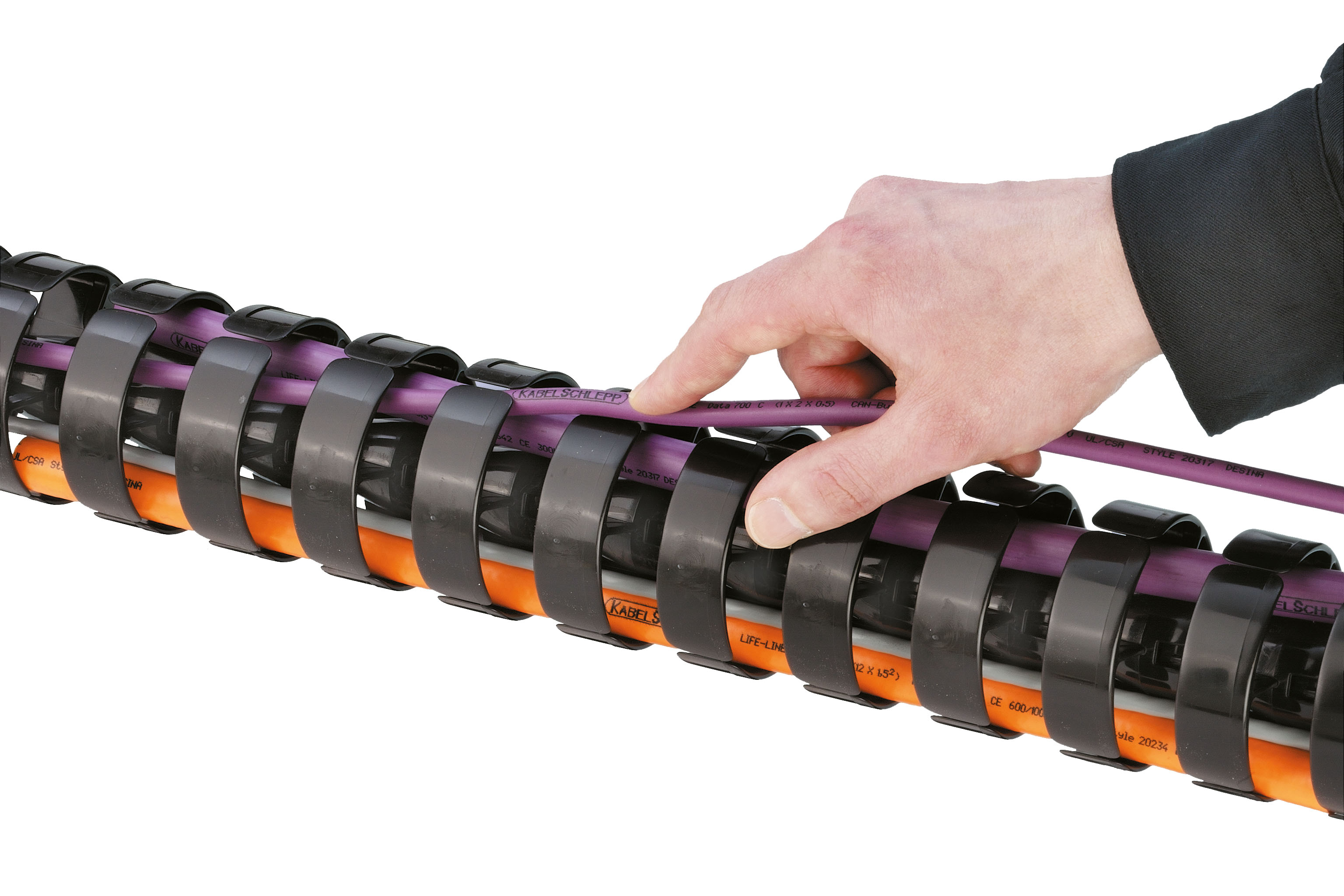

전 사이즈 오픈형입니다. 슬릿 구조 혹은, 스냅 개폐 기구의 채용에 의해, 용이하게 케이블・호스를 삽입할 수 있습니다.

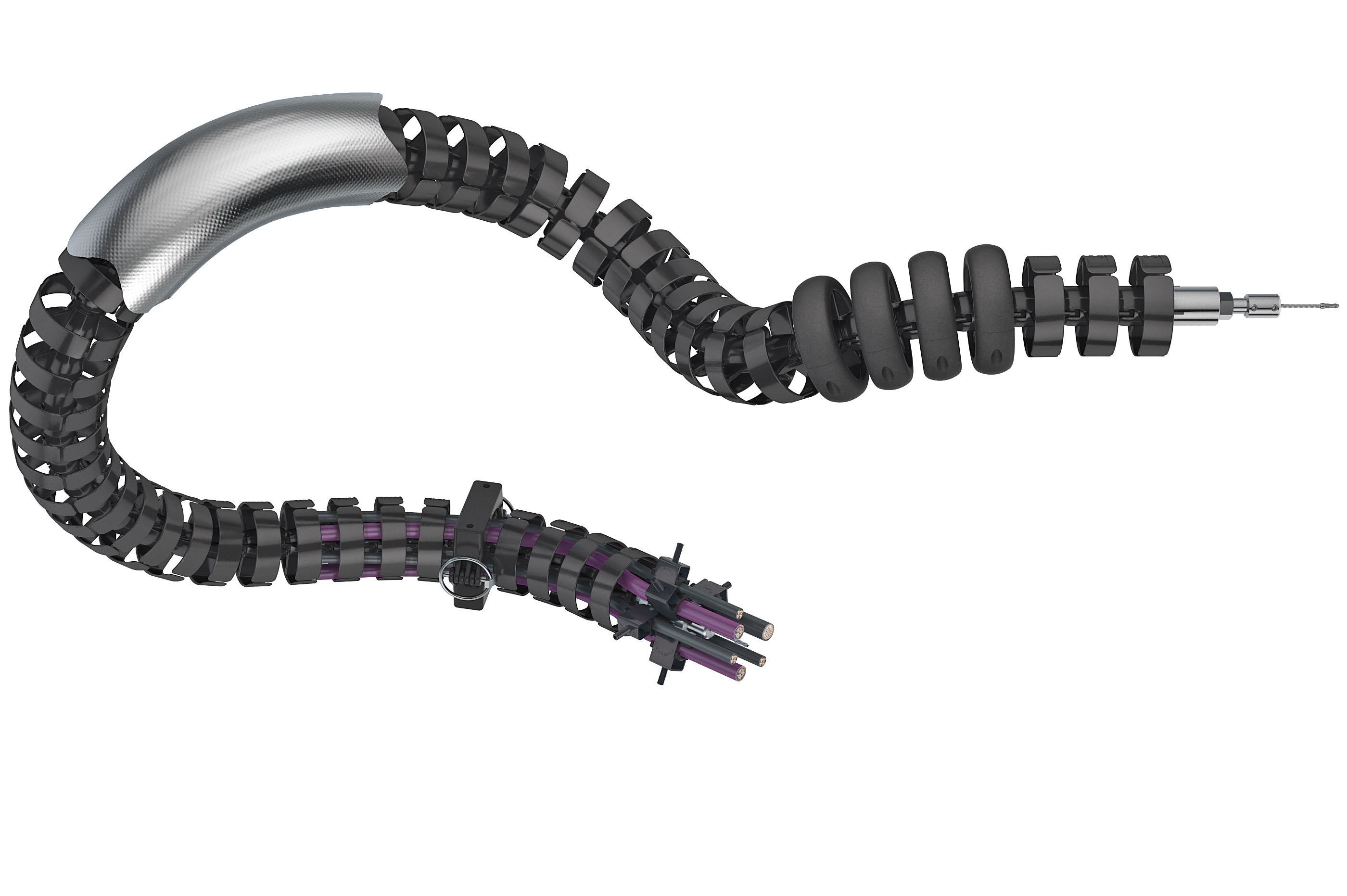

4. 풍부한 액세서리
다양한 사용 환경, 배선에 대응하는 풍부한 액세서리를 준비하고 있습니다.

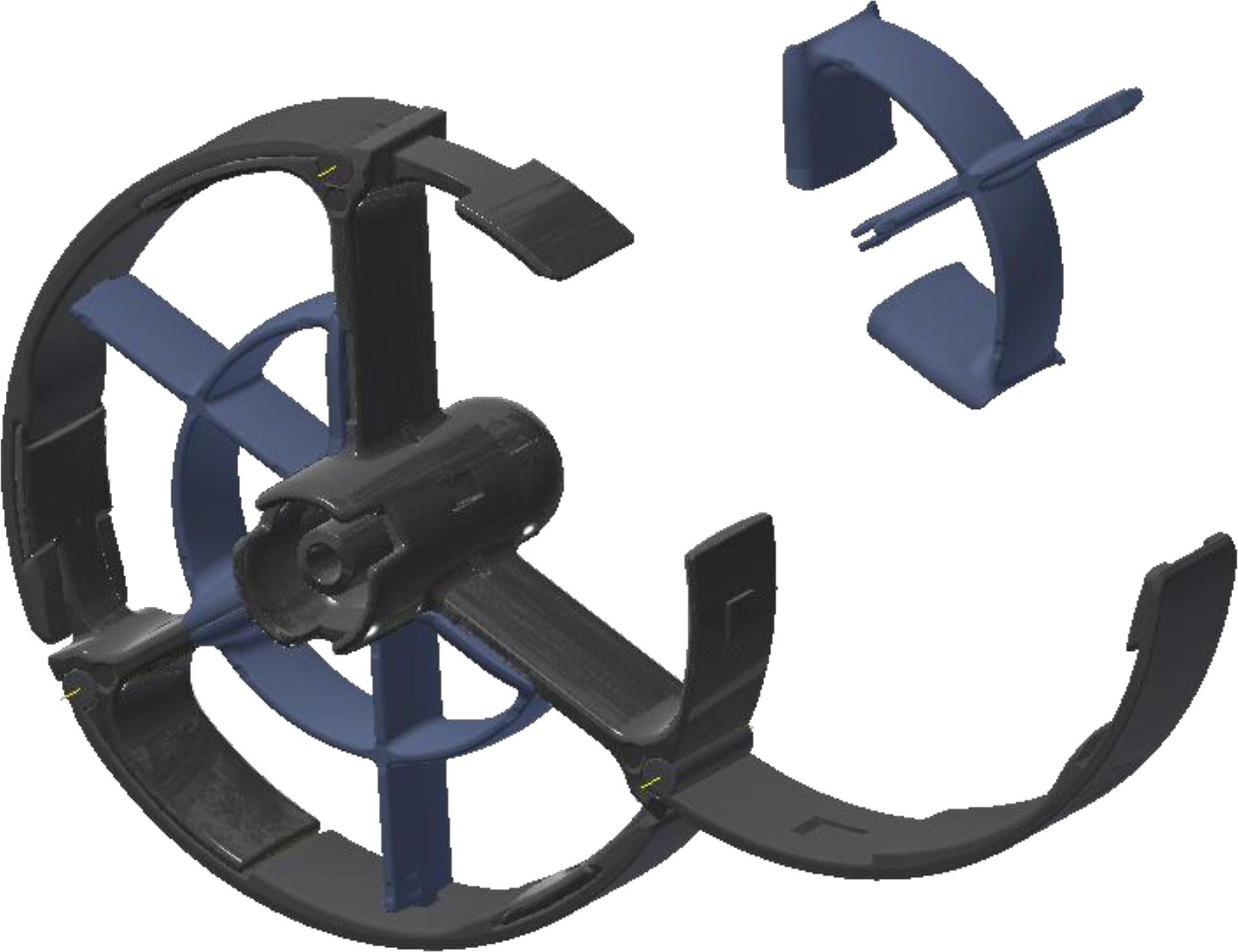

5. 칸막이 모듈 라인업 (TKRB50H48)
대형 사이즈의 TKRB50H는, 보다 많은 케이블 호스를 독립 수납할 수 있도록 구획 모듈을 라인 업하고 있습니다.

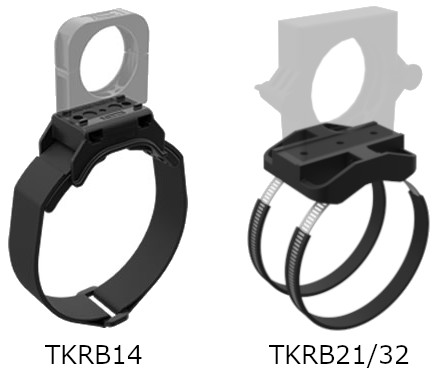

6. NEW 면 패스너/호스 밴드에 의한 곡면을 로봇 암에 설치
협동 로봇 등 곡면의 로봇 암에도 브래킷을 설치할 수 있습니다.
카탈로그 · 취급설명서
상품 일람
| TKRB14H10～TKRB40H31 | TKRB50H48 |
 |
 |
※클릭으로 상세 정보를 표시합니다.

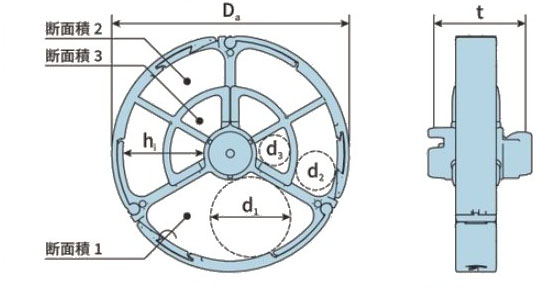

| 시리즈 | 사이즈 | 적합 케이블・호스의 외경 mm |
굴곡 반경 mm |
허용 비틀림 각도 (1m당)° |
Da mm |
hi mm |
t mm |
|---|---|---|---|---|---|---|---|
| TKRB형 | TKRB14H10 | 2～7 | 40[53] | ±670 | 31 | 10 | 14.5 |
| TKRB21H10 | 2～8 | 70[75] | ±450 | 40 | 10 | 21.5 | |
| TKRB32H14 | 2～11 | 90[105] | ±300 | 56 | 14 | 32 | |
| TKRB40H22 | 3～18 | 125[140] | ±215 | 75 | 22 | 40 | |
| TKRB40H24 | 3～20 | 130[170] | ±215 | 85 | 24 | 40 | |
| TKRB40H31 | 3～27 | 130[175] | ±215 | 100 | 31 | 40 | |
| TKRB50H48 | ～42 | 125[225] | ±200 | 140 | 48 | 50 |
