플라스틱 시리즈 장스트로크 & 고하중 TKHP-R형
- 최대 1500m 대응, 장스트로크 ·고하중·옥외 대응 케이블 베이어
- ・최대 1500m까지의 이동 스트로크에 대응할 수 있습니다.
- ・내폭을 1mm마다 설정할 수 있어 부품의 조립이나 교환도 용이합니다.
- ·볼트 연결 덕분에 혹독한 환경에서도 매우 내구성이 뛰어납니다.
- ・내마모성이 뛰어난 알루미늄제의 암에 의해, 케이블의 보호성이 높습니다.
- 본 제품의 선정 및 주문은 당사와의 협의가 필요합니다.
견적 및 상담만도 가능하므로, 문의 시트를 작성하여 당사에 문의해 주시기 바랍니다.
카탈로그 · 취급설명서

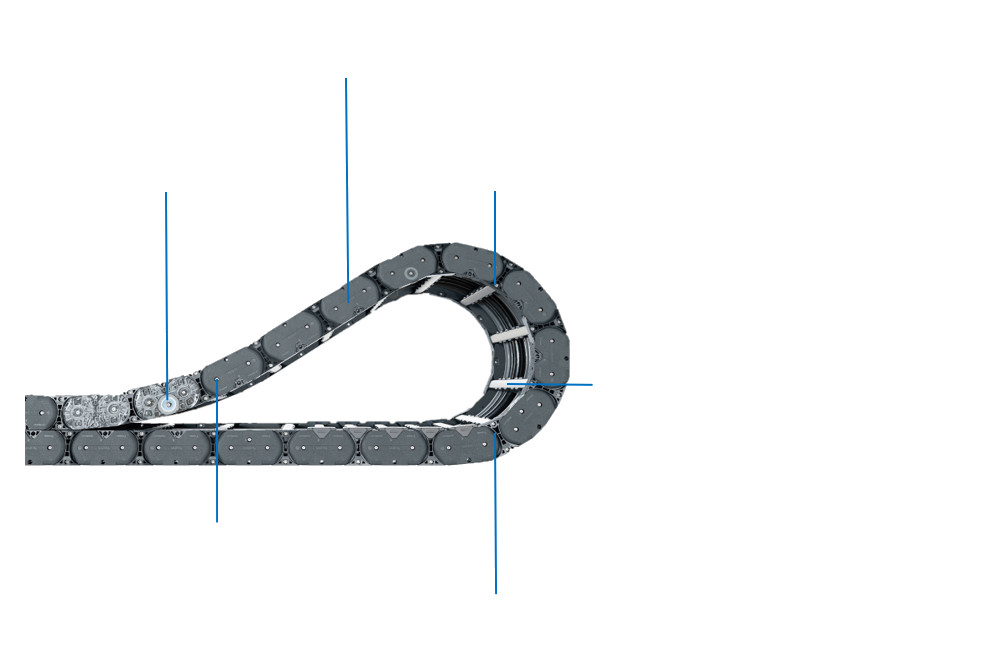

특징
내장한 롤러에 의해 최대 이동 스트로크 1500m를 실현.
실외 및 혹독한 환경에서 사용 가능
자외선 열화가 발생하는 실외에서도 사용 가능
평평한 표면으로 먼지가 잘 쌓이지 않아 작동 불량 위험 감소
고주파·고속에서의 주행이 가능
롤러에 의한 롤링 구조로 부드러운 주행이 가능합니다.
롤러는 이물질이 잘 끼지 않는 구조로 유지보수가 필요 없습니다.
암 탈락으로 인한 기계 정지 위험 감소
볼트로 연결되어 있기 때문에 암이나 록스테이가 벗어날 위험을 방지
케이블이 마모되기 어렵다.
내마모성이 뛰어난 알루미늄제 암을 채용
플라스틱에 비해 케이블 손상 위험을 줄입니다.
작업 부담 완화
링크 연결은 볼트 고정이므로, 확실하고 간단하게 조립·분해하는 것이 가능
스냅 핏과 같은 힘을 넣는 작업은 불필요
고객의 요구 공간에 맞는 내폭 설정 가능
알루미늄제 암에 의해, 내폭을 1mm마다 변경 가능
기존 방식과의 비교 (케이블 릴 방식 · 커튼 레일 방식)

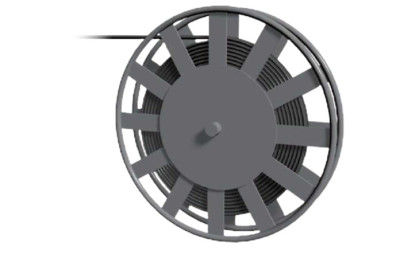

케이블 릴 방식에서 교체
 |
 |
 |
| 케이블 릴 방식 | TKHP-R형 | |||
|---|---|---|---|---|
| 부품 점수가 많음 유지보수가 어려움 |
 |
|
유지 보수 무료 |  |
| 릴드럼 분 공간 필요 |
 |
컴팩트하게 설치 가능 |  |
|
| 전용 모터 및 제어 유닛 필요 |
|
동력원・제어반이 불필요 (가동부에 설치할 때만) |
|
|
| 저속·저가속도에 한정 |  |
고속·고가속도에 대응 가능 |  |
|
| 케이블 손상을 깨닫기 어렵다. 주문을 받아서 만들어진 케이블 때문에 수리 곤란 |
케이블의 점검・교환이 용이 | |||
| 케이블에 항상 장력이 걸립니다. | 케이블에 대한 부하는 최소 | |||
| 케이블이 길다 (이동 스트로크 분 필요) | 케이블이 짧다 (이동 스트로크의 약 절반) | |||
| 맞춤형 전용 케이블 필요 (동력 케이블·제어 케이블을 복합) 케이블 추가가 어려움 |
다양한 케이블 보호가 가능 광섬유나 얇은 케이블도 수납 가능 케이블 추가가 간단 |
|||

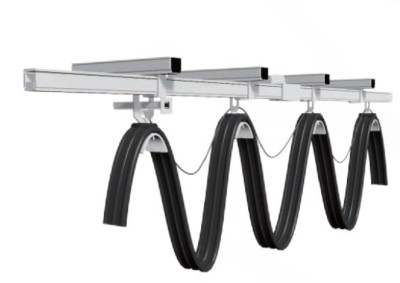

커튼 레일 방식에서 교체
 |
|
|
| 커튼 레일 방식 | TKHP-R형 | |||
|---|---|---|---|---|
| 케이블 교환이 어려움 |  |
|
케이블의 점검・교환이 용이 |  |
| 강풍에 약하다 |  |
강한 바람에 강한 |  |
|
| 저속·저가속도에 한정 |  |
고속·고가속도에 대응 가능 |  |
|
| 케이블 굽힘 규제 걸리지 않고 부하가 크다 |
 |
케이블에 대한 부하는 최소 |  |
|
| 소모품이 많다 | 유지 보수 무료 | |||
| 처짐 공간 필요 | 컴팩트하게 설치 가능 | |||
| 케이블이 길다(가동 스트로크×130% 필요) | 케이블이 짧다 (이동 스트로크의 약 절반) | |||
| 전용 케이블 필요 | 다양한 케이블 보호가 가능 광섬유나 얇은 케이블도 수납 가능 강한 바람에 강한 동력원·제어반이 불필요 (가동부에 설치할 때만) |
|||

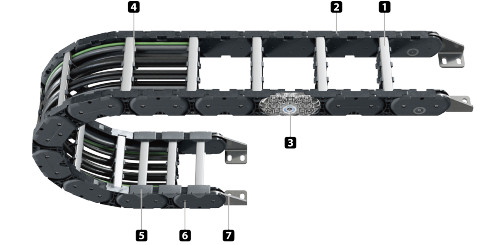

구조
(1) 암 (스테이) (알루미늄제)
(1mm마다 사이즈 변경 가능)
(2) 링크 (플라스틱)
(3) 내장 롤러
(4) 칸막이판
(5) 슬라이드 슈
《※옵션 내장 롤러와의 병용 불가》
(6) 볼트(스테인리스제)
(7) 장착 브래킷 (스테인레스 스틸)
액세서리
※ 다양한 액세서리를 준비하고 있습니다. 고객의 사용 조건에 따라 제안합니다.

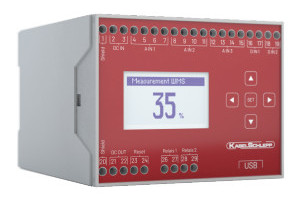

모니터링 시스템
케이블 베이어의 누름력을 모니터링합니다.
자동 비상 정지 시스템으로 사용할 수 있습니다.

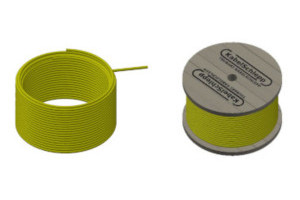

케이블
케이블 베이어 방식으로 장스트로크 가동
최적의 케이블입니다.

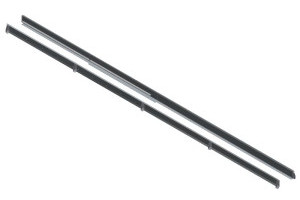

가이드 레일
케이블 베이어가 사행없이 가동할 수 있도록 안내합니다.
(스틸 또는 스테인레스 스틸)
설치 · 애프터 서비스
설치 공사 및 설치 확인에 대응하고 있습니다.
현장의 조건이나 고객의 요망에 의해 일부 제한이 생기는 경우도 있습니다만, 최적인 방법으로 대응할 수 있도록 상담을 받습니다.
상품 구입 후 애프터 서비스도 준비되어 있습니다.
취급 서포트나 점검・진단 서비스 등, 각종 애프터 서비스(쯔바키프로서비스)를 꼭 활용해 주세요.
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 케이블 ・호스 최대 외경 mm |
내부 높이 mm |
내부 폭 mm |
굴곡 반경 mm |
피치 mm |
품명 |
|---|---|---|---|---|---|
| 46 | 58 | 100～800 | 240・300・350・400 | 85 | TKHP85-R |
| 73 | 92 | 100～800 | 250・310・360・500 | 90 | TKHP90-R |
