플라스틱 시리즈 3차원 PMA형

제품 사진
  • 링크의
    단축·연장
  • 단축 가능
  • 연장할 수 없음
  • 3차원 공간을 자유롭게 움직일 수 있는 호스 타입의 케이블 베이어 입니다
  • ・압출 성형에 의한 일체형의 케이블 베이어 입니다.
  • ・본체 8 사이즈 및 커넥터를 준비하고 있습니다.
  • ・길이 50m 또는 30m까지 대응 가능합니다.

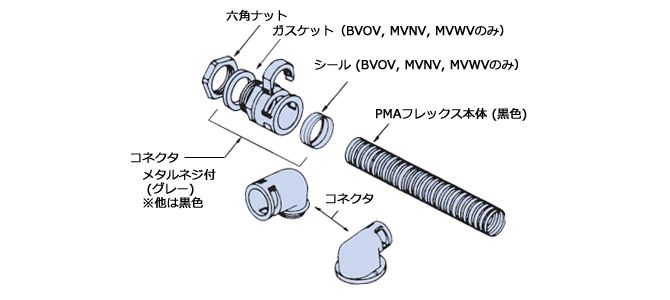

구조

구조

특징

1. 폴리아미드 수지제

가볍고 인성이 풍부하고 강력합니다. 내한·내열(-50~85℃)·내후·내유성이 뛰어납니다.

2. 원터치 장착 커넥터

록 피스를 위에서 누르면 원터치로 결합할 수 있습니다. 일자 드라이버로 록 피스를 들어 올리면 쉽게 제거할 수 있습니다.

3. 풍부한 품종

내경 Φ6.2~Φ46.7까지 8사이즈, 커넥터는 5품종 준비하고 있습니다.

카탈로그 · 취급설명서

상품 일람

본체

※클릭으로 상세 정보를 표시합니다.

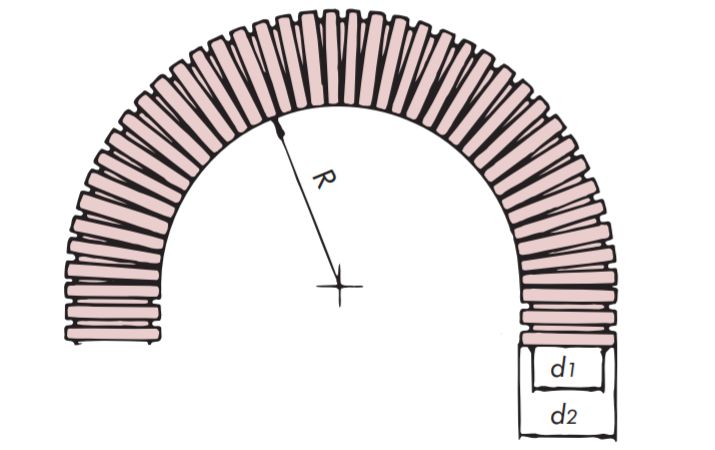

시리즈 품명 외경
Φd 2 mm		 내경
Φd 1 mm		 허용 굴곡 반경 R mm 1개당 최대 길이
m
정적 동적
PMA형 PIST-07B 10.0 6.2 15 40 50
PIST-10B 13.0 9.6 20 50 50
PIST-12B 15.8 11.9 25 65 50
PIST-17B 21.1 16.4 30 65 50
PISG-23B 28.4 21.7 40 100 50
PISG-29B 34.7 27.9 50 120 50
PISG-36B 42.3 35.8 60 180 30
PISG-48B 54.2 46.7 70 200 30
