플랫베이어 ​ 주요 제원

  • ■ 서포트 멤버를 내장하는 것으로 플랫 케이블에 비해, 장스트로크로 사용 가능합니다.
  • ■사용 조건에 응한 전용의 케이블이나 튜브를 짜넣어 제공합니다.

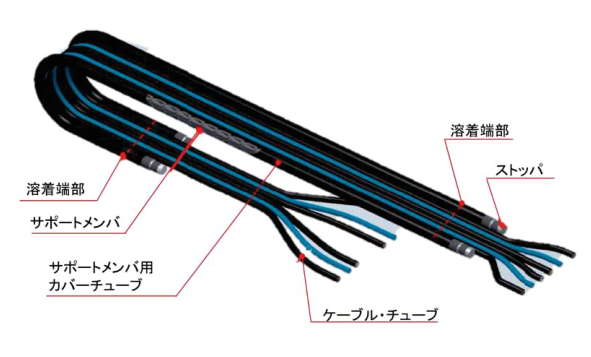

구조


[클릭으로 확대]
PDF 외형도

문의하십시오

DXF 도형 데이터

문의하십시오
(DXF 데이터 일람은 이쪽)

카탈로그 · 취급설명서

재질

지원 멤버 엔지니어링 플라스틱
서포트 멤버용 튜브 PVC
스토퍼 PE

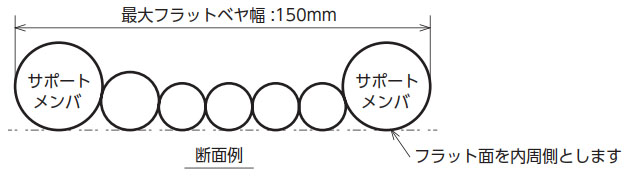

기본사양・능력


[클릭으로 확대]
최대 이동 스트로크 주) 1 서포트 멤버 굴곡 반경 R40 ··· 1600mm
서포트 멤버 굴곡 반경 R70 ··· 2200mm
서포트 멤버 굴곡 반경 R100 ··· 2800mm
서포트 멤버 굴곡 반경 R130 ··· 2800mm
최대 이동 속도 2m/sec
최대 가속도 4G
사용온도범위 -10℃～80℃
최대 케이블·튜브 외경 16mm 이하
최대 폭 기준 150mm

주) 1. 지지물질량 0.4kg/m시.
2. 서포트 멤버 굴곡 반경과 플랫베이어 설치시의 굴곡 반경은 다를 수 있습니다.

선정

플랫베이어는 모두 메이커 사양 선정 상품입니다. 문의 시트에 사용 조건을 기입해, 당사에 송부해 주십시오.
당사에서 사양을 선정합니다.

플랫베이어 고정용 클램프 취급

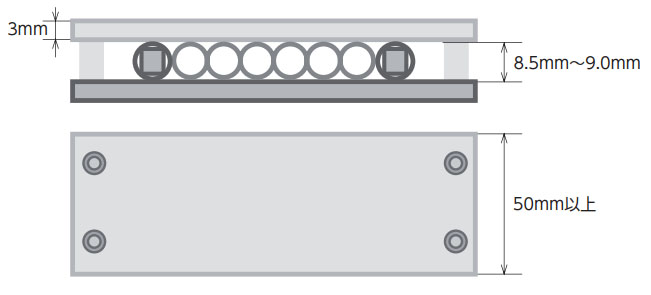

케이블 외경이 8.5mm 이하인 경우

아래 그림과 같이 클램프 길이 50mm 이상, 클램프 판 두께 3mm 이상,
클램프 내 높이 8.5mm~9.0mm가 되도록
스페이서 등의 사용을 부탁드립니다.
또한 M6 볼트로 4개소 체결해 주십시오.


[클릭으로 확대]

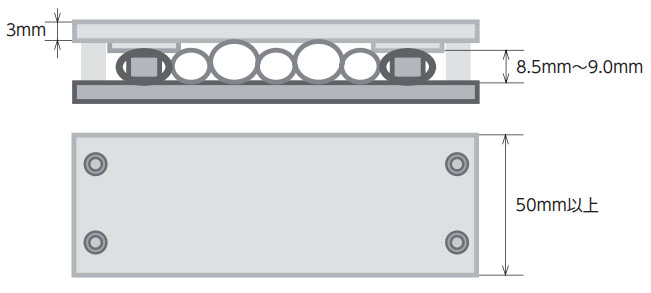

케이블 외경이 8.5mm보다 큰 경우

아래 그림과 같이 클램프 길이 50mm 이상, 클램프 판 두께 3mm 이상,
서포트 멤버용 튜브 부분이 내 높이 8.5mm~9.0mm가 되도록
스페이서 등의 사용을 부탁드립니다.
또한 M6 볼트로 4개소 체결해 주십시오.


[클릭으로 확대]

주의사항

서포트 멤버용 튜브 부분이 내 높이 8.5mm 이하가 되면 서포트 멤버가 변형되어 파손될 우려가 있으므로 주의해 주십시오.

옵션

커넥터 설치

커넥터 메이커명, 커넥터 형번, 단자 형번, 하네스 도면을 제시해 주십시오. 당사에서 대응 가능한지를 확인하고 답변합니다.
사용하는 부품은 당사 조달, 지급 어느 쪽이라도 대응 가능합니다.

카탈로그에 게재되지 않은 케이블 임베디드

당사 카탈로그에 게재가 없는 케이블을 편입하는 것도 가능합니다. 당사에 문의해 주십시오.
플랫베이어 제작시의 결함을 제외하고, 지급해 주신 케이블은 당사 보증의 범위외가 되기 때문에, 양해 바랍니다.

고정용 클램프

당사에서 제작 가능합니다. 고객님께서 제작하시는 경우, 상기 추천 치수를 참고로 제작해 주십시오.

케이블·에어 배관용 튜브

300V 정격 케이블

UL STYLE No. 2464
정격 온도 ℃ 80
정격 전압 V 300
사용온도범위 ℃ -10～80
도체 주석 도금 연동 꼬임 선
절연체 특수 엘라스토머
실드 주석 도금 연동선 편조
시스 내유성 PVC (검정)
실드 유무 최소 굽힘 반경
실드 없음 케이블 외경의 6배 이상
실드 있음 케이블 외경의 8배 이상
도체 심선 지름 mm 로그 실드 없음 실드 있음 허용 전류 주)
A (30℃)
SQ
mm2		 AWG
사이즈		 구성 No. 외경
mm		 대략 질량
kg/km		 대략 질량
kg/m		 최소 굽힘 R
외경×6배		 No. 외경
mm		 대략 질량
kg/km		 대략 질량
kg/m		 최소 굽힘 R
외경×8배
0.1 28 49/0.05 0.74 1 S1 3.3 13 0.013 20 S32 3.8 21 0.021 31 2.4
2 S2 4.4 20 0.020 27 S33 4.8 30 0.030 39 1.8
3 S3 4.7 23 0.023 29 S34 5.1 34 0.034 41 1.6
4 S4 5.0 27 0.027 30 S35 5.4 38 0.038 44 1.4
5 S5 5.3 32 0.032 32 S36 5.7 43 0.043 46 1.3
6 S6 5.6 36 0.036 34 S37 6.0 48 0.048 48 1.2
7 S7 5.6 39 0.039 34 S38 6.0 50 0.050 48 1.2
8 S8 6.0 43 0.043 36 S39 6.4 56 0.056 52 1.1
10 S9 6.6 52 0.052 40 S40 7.0 66 0.066 56 1.0
0.2 25 102/0.05 0.93 1 S10 3.7 17 0.017 23 S41 4.2 25 0.025 34 3.8
2 S11 5.0 27 0.027 30 S42 5.4 37 0.037 44 3.0
3 S12 5.3 34 0.034 32 S43 5.7 45 0.045 46 2.6
4 S13 5.7 39 0.039 35 S44 6.3 51 0.051 51 2.3
5 S14 6.1 47 0.047 37 S45 6.5 60 0.060 52 2.1
6 S15 6.6 54 0.054 40 S46 7.1 69 0.069 57 2.0
7 S16 6.6 58 0.058 40 S47 7.1 73 0.073 57 1.9
8 S17 7.1 65 0.065 43 S48 7.6 80 0.080 61 1.8
10 S18 7.8 80 0.080 47 S49 8.2 97 0.097 66 1.7
0.3 23 108/0.06 1.09 1 S19 4.0 20 0.020 24 S50 4.4 28 0.028 36 5.2
2 S20 5.5 36 0.036 33 S51 5.9 44 0.044 48 4.0
3 S21 5.9 42 0.042 36 S52 6.4 54 0.054 52 3.5
4 S22 6.3 51 0.051 38 S53 6.7 64 0.064 54 3.2
5 S23 6.9 61 0.061 42 S54 7.3 76 0.076 59 2.9
6 S24 7.4 72 0.072 45 S55 7.8 87 0.087 63 2.7
7 S25 7.4 78 0.078 45 S56 7.8 94 0.094 63 2.5
8 S26 8.0 88 0.088 48 S57 8.4 105 0.105 68 2.4
10 S27 8.8 110 0.110 53 S58 9.2 130 0.130 74 2.3
0.5 21 177/0.06 1.36 1 S28 4.6 26 0.026 28 S59 5.0 37 0.037 30 7.7
2 S29 6.4 51 0.051 39 S60 6.8 67 0.067 41 5.8
3 S30 6.9 64 0.064 42 S61 7.3 82 0.082 44 4.9
4 S31 7.5 75 0.075 45 S62 7.9 94 0.094 48 4.7

주) 허용전류는 보증값이 아닌 참고값입니다.

단면도(예)

실드 없음

실드 없음

실드 있음

실드 있음

절연체 식별

대 번호 절연체 색
제1종 심선 제2종 심선
1 블루 화이트
2 노랑 보라색
3 녹색 블랙
4 레드 재
5 보라색 주황색
대 번호 절연체 색
제1종 심선 제2종 심선
6 블루 차
7 노랑 블랙
8 녹색 재
9 레드 주황색
10 보라색 화이트

600V 정격 케이블

UL STYLE No. 2586
정격 온도 ℃ 105
정격 전압 V 600
사용온도범위 ℃ -10～105
도체 주석 도금 연동 꼬임 선
절연체 특수 엘라스토머
실드 주석 도금 연동선 편조
시스 내유성 PVC (검정)
실드 유무 최소 굽힘 반경
실드 없음 케이블 외경의 6배 이상
실드 있음 케이블 외경의 8배 이상
도체 심선 지름 mm 심수 실드 없음 실드 있음 허용 전류 주)
A (30℃)
SQ
mm2		 AWG
사이즈		 구성 No. 외경
mm		 대략 질량
kg/km		 대략 질량
kg/m		 최소 굽힘 R
외경×6배		 No. 외경
mm		 대략 질량
kg/km		 대략 질량
kg/m		 최소 굽힘 R
외경×8배
0.5 21 100/0.08 1.52 2 P1 5.3 34 0.034 32 P35 5.7 45 0.045 46 9.2
3 P2 5.5 41 0.041 33 P36 5.9 53 0.053 48 8.0
4 P3 5.9 49 0.049 36 P37 6.3 61 0.061 51 7.2
5 P4 6.3 58 0.058 38 P38 6.7 72 0.072 54 6.7
6 P5 6.8 66 0.066 41 P39 7.2 83 0.083 58 6.2
8 P6 8.0 90 0.090 48 P40 8.4 110 0.110 68 5.6
10 P7 8.9 110 0.110 54 - 5.1
0.75 19 150/0.08 1.73 2 P8 5.7 41 0.041 35 P41 6.1 53 0.053 49 12.0
3 P9 5.9 51 0.051 36 P42 6.3 62 0.062 51 10.5
4 P10 6.4 63 0.063 39 P43 6.8 75 0.075 55 9.4
6 P11 7.4 87 0.087 45 P44 7.8 105 0.105 63 8.1
8 P12 8.8 120 0.120 53 P45 9.3 145 0.145 75 7.3
10 P13 9.7 145 0.145 59 - 6.7
1.25 17 7/36/0.08 2.2 2 P14 6.6 58 0.058 40 P46 7.0 72 0.072 56 17.3
3 P15 7.0 75 0.075 42 P47 7.4 89 0.089 60 15.1
4 P16 7.5 92 0.092 45 P48 7.9 110 0.110 64 13.5
6 P17 8.8 130 0.130 53 P49 9.3 155 0.155 75 11.7
2 15 7/57/0.08 2.6 2 P20 7.4 79 0.079 45 P51 7.8 94 0.094 63 23.6
3 P21 7.8 105 0.105 47 P52 8.2 120 0.120 66 20.6
4 P22 8.5 130 0.130 51 P53 9.0 155 0.155 72 18.4
6 P23 10.0 185 0.185 60 - 15.9
3.5 12 7/64/0.1 3.4 2 P26 9.3 125 0.125 56 P56 9.8 155 0.155 79 35.5
3 P27 9.8 165 0.165 59 - 30.9

주) 허용전류는 보증값이 아닌 참고값입니다.

단면도(예)

실드 없음

실드 없음

실드 있음

실드 있음

절연체 식별

심선 번호 절연체 색
1 블랙
2 화이트
3 레드
4 녹색
5 노랑
6 차
7 블루
8 재
9 주황색
10 보라색

에어 배관용 튜브

No. 사양 구성
외경 mm 내경 mm 최고사용압력 MPa 재질 칼라
T1 4.0 2.5 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색
T2 6.0 4.0 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색
T3 8.0 5.0 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색
T4 10.0 6.5 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색

케이블 튜브의 주의사항

플랫베이어는 인접하는 지지물끼리를 용착하기 위해, 하기 주의사항이 있습니다.

재질

용착이 가능한 케이블 외피 재질 및 튜브 재질은 PVC 및 폴리우레탄뿐입니다.
상기 재질 이외를 희망하시는 경우는 당사에 문의해 주십시오.

외경차

인접한 케이블 튜브의 허용 외경차의 기준은 외경이 작은 쪽에 대해서 30% 이내입니다. 그 이상의 외경차가 발생하는 경우는 더미 튜브의 사용을 제안할 수 있습니다.


[클릭으로 확대]

설치 순서 · 설치 방법

취급설명서 PDF 다운로드

문의 시트

문의 시트 다운로드
