플라스틱 시리즈 3차원 FTP형
- 링크의
단축·연장
- 링크 구조의 클로즈형 3차원 케이블 베이어 입니다
- ・링크의 구면 구조에 의해 비틀림・회전에 추종할 수 있습니다.
- ・쯔바키 독자적인 심플한 클로즈형 구조입니다.
- ・2차원의 움직임이나 직선부를 만듭니다.

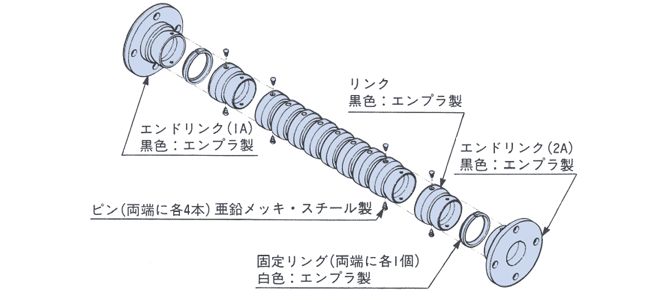

구조
특징

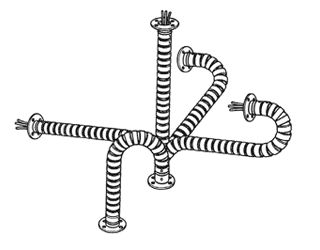

1. 3차원으로 굴곡 가능
링크와 링크, 그리고 링크와 엔드 링크의 연결부는 구면으로 되어 있어 3차원의 움직임과 비틀림·회전에 추종합니다.
2. 2차원 규제, 고정도 가능
쯔바키 독자적인 링크 구조로 링크에 핀을 삽입하면 2차원의 움직임에 규제할 수 있습니다.
또한 고정 링을 사용하여 직선부와 자립부를 만듭니다.
3. 케이블 호스 보호
일정한 굴곡 반경 이하에는 구부러지지 않고, 방진의 효과도 있어 케이블·호스를 보호합니다.
카탈로그 · 취급설명서
상품 일람
※클릭으로 상세 정보를 표시합니다.

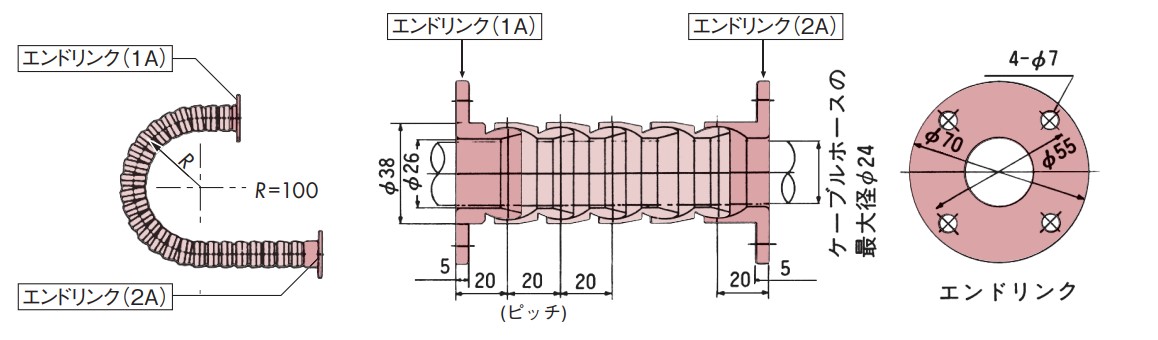

| 시리즈 | 품명 | 외경 mm |
내경 mm |
허용 굴곡 반경 mm |
피치 mm |
케이블 호스 최대 직경 mm |
케이블 호스 최대 질량 kg/m |
|---|---|---|---|---|---|---|---|
| FTP형 | FTP026R100 | 38 | 26 | 100 | 20 | 24 | 1 |
