클린 베이어 주요 제원

■ 클린 룸 내에서의 사용에 최적입니다.
■사용 조건에 응한 전용의 케이블이나 튜브를 짜넣어 제공합니다.

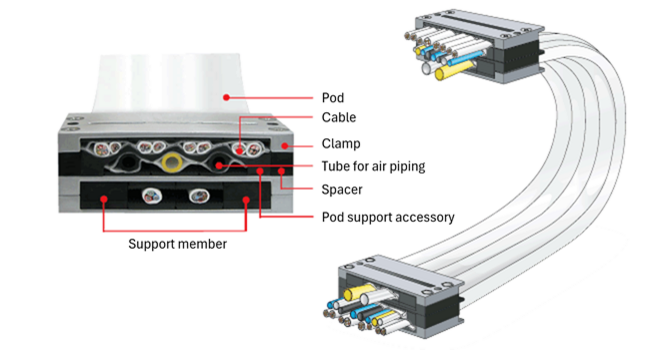

구조


[클릭으로 확대]
PDF 외형도

문의하십시오

DXF 도형 데이터

문의하십시오
(DXF 데이터 일람은 이쪽)

카탈로그 · 취급설명서

재질

주) 클린 베이어의 설치면에 붙이는 초고분자량 폴리에틸렌 시트를 납품시에 부속됩니다.
포드 불소수지(ePTFE)
케이블 도체 주석 도금 연동선 또는 연동선
절연체 불소 수지(FEP, ETFE, PFA)
또는 폴리에스테르계 열가소성 엘라스토머(TPEE)
바인더 불소수지(ePTFE)
실드 주석 도금 연동선
시스 PVC LF (무연)
지원 멤버 엔지니어링 플라스틱
클램프 알루미늄
스페이서 엔지니어링 플라스틱
포드 지지용 액세서리 PVC

기본사양・능력


[클릭으로 확대]
최대 이동 스트로크 주) 1 서포트 멤버 굴곡 반경 R40 ··· 1600mm
서포트 멤버 굴곡 반경 R70 ··· 2200mm
서포트 멤버 굴곡 반경 R100 ··· 2800mm
서포트 멤버 굴곡 반경 R130 ··· 2800mm
최대 이동 속도 2m/sec
최대 가속도 4G
사용온도범위 -10℃~80℃
최소·최대 케이블·튜브 외경 3~10mm

주) 1. 지지물질량 0.4kg/m시.
2. 서포트 멤버 굴곡 반경과 클린 베이어 설치시의 굴곡 반경은 다를 수 있습니다.

선정

클린 베이어는, 모두 메이커 사양 선정 상품입니다. 문의 시트에 사용 조건을 기입해, 당사에 송부해 주십시오.
당사에서 사양을 선정합니다.

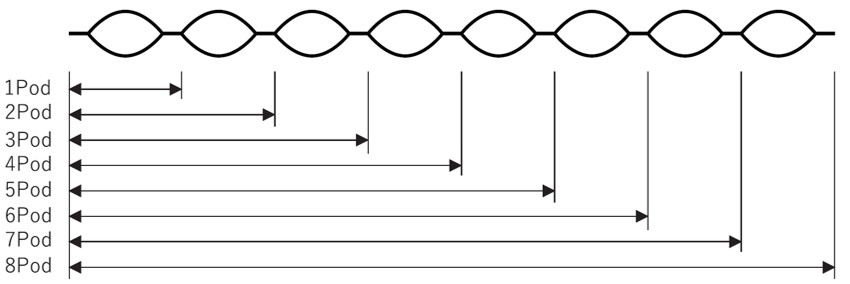

포드


[클릭으로 확대]
표준 사양 주) 포드가 평평한(닫힌) 상태의 치수입니다.
치수는 공칭 치수이며 실제 치수와 다를 수 있습니다.
포드 수 포드 두께 주)
mm
포드 폭 주)
mm
연결 폭 주)
mm
전체 폭
mm
1Pod 1 19 2.3 23.6
2Pod 44.9
3Pod 66.2
4Pod 87.5
5Pod 108.8
6Pod 130.1
7Pod 151.4
8Pod 172.7

케이블·튜브 외경 최대 수납 갯수/Pod 수납 이미지
외경 ≦ Φ4.0 3
Φ4.0 < 외경 ≦ Φ6.3 2
Φ6.3 < 외경 ≦ Φ10 1

클램프


[클릭으로 확대]
클램프 사양 A
mm
B
mm
C
mm
2Pod용 57.2 47.7 38.2
3Pod용 76.3 66.8 57.3
4Pod용 95.4 85.9 76.4
5Pod용 114.5 105.0 95.5
6Pod용 133.6 124.1 114.6
7Pod용 152.7 143.2 133.7
8Pod용 171.8 162.3 152.8

케이블·에어 배관용 튜브

300V 정격 케이블

UL STYLE No. 2464
정격 온도 ℃ 80
정격 전압 V 300
사용온도범위 ℃ -10~80
도체 주석 도금 연동 꼬임 선
절연체 특수 엘라스토머
실드 주석 도금 연동선 편조
시스 내유성 PVC (검정)
실드 유무 최소 굽힘 반경
실드 없음 케이블 외경의 6배 이상
실드 있음 케이블 외경의 8배 이상
도체 심선 지름 mm 로그 실드 없음 실드 있음 허용 전류 주)
A (30℃)
SQ
mm2
AWG
사이즈
구성 No. 외경
mm
대략 질량
kg/km
대략 질량
kg/m
최소 굽힘 R
외경×6배
No. 외경
mm
대략 질량
kg/km
대략 질량
kg/m
최소 굽힘 R
외경×8배
0.1 28 49/0.05 0.74 1 S1 3.3 13 0.013 20 S32 3.8 21 0.021 31 2.4
2 S2 4.4 20 0.020 27 S33 4.8 30 0.030 39 1.8
3 S3 4.7 23 0.023 29 S34 5.1 34 0.034 41 1.6
4 S4 5.0 27 0.027 30 S35 5.4 38 0.038 44 1.4
5 S5 5.3 32 0.032 32 S36 5.7 43 0.043 46 1.3
6 S6 5.6 36 0.036 34 S37 6.0 48 0.048 48 1.2
7 S7 5.6 39 0.039 34 S38 6.0 50 0.050 48 1.2
8 S8 6.0 43 0.043 36 S39 6.4 56 0.056 52 1.1
10 S9 6.6 52 0.052 40 S40 7.0 66 0.066 56 1.0
0.2 25 102/0.05 0.93 1 S10 3.7 17 0.017 23 S41 4.2 25 0.025 34 3.8
2 S11 5.0 27 0.027 30 S42 5.4 37 0.037 44 3.0
3 S12 5.3 34 0.034 32 S43 5.7 45 0.045 46 2.6
4 S13 5.7 39 0.039 35 S44 6.3 51 0.051 51 2.3
5 S14 6.1 47 0.047 37 S45 6.5 60 0.060 52 2.1
6 S15 6.6 54 0.054 40 S46 7.1 69 0.069 57 2.0
7 S16 6.6 58 0.058 40 S47 7.1 73 0.073 57 1.9
8 S17 7.1 65 0.065 43 S48 7.6 80 0.080 61 1.8
10 S18 7.8 80 0.080 47 S49 8.2 97 0.097 66 1.7
0.3 23 108/0.06 1.09 1 S19 4.0 20 0.020 24 S50 4.4 28 0.028 36 5.2
2 S20 5.5 36 0.036 33 S51 5.9 44 0.044 48 4.0
3 S21 5.9 42 0.042 36 S52 6.4 54 0.054 52 3.5
4 S22 6.3 51 0.051 38 S53 6.7 64 0.064 54 3.2
5 S23 6.9 61 0.061 42 S54 7.3 76 0.076 59 2.9
6 S24 7.4 72 0.072 45 S55 7.8 87 0.087 63 2.7
7 S25 7.4 78 0.078 45 S56 7.8 94 0.094 63 2.5
8 S26 8.0 88 0.088 48 S57 8.4 105 0.105 68 2.4
10 S27 8.8 110 0.110 53 S58 9.2 130 0.130 74 2.3
0.5 21 177/0.06 1.36 1 S28 4.6 26 0.026 28 S59 5.0 37 0.037 30 7.7
2 S29 6.4 51 0.051 39 S60 6.8 67 0.067 41 5.8
3 S30 6.9 64 0.064 42 S61 7.3 82 0.082 44 4.9
4 S31 7.5 75 0.075 45 S62 7.9 94 0.094 48 4.7

주) 허용전류는 보증값이 아닌 참고값입니다.

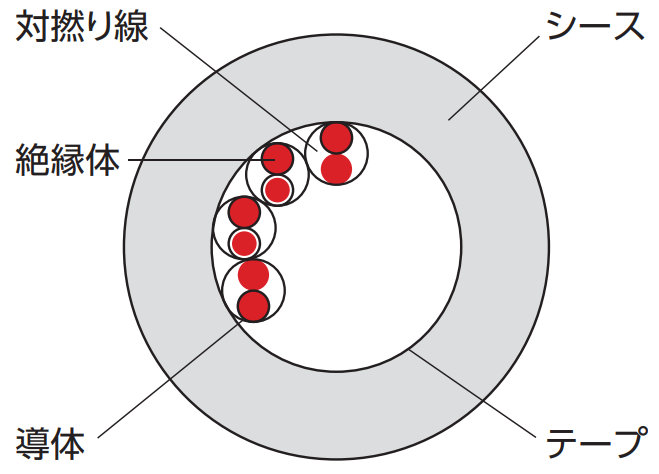

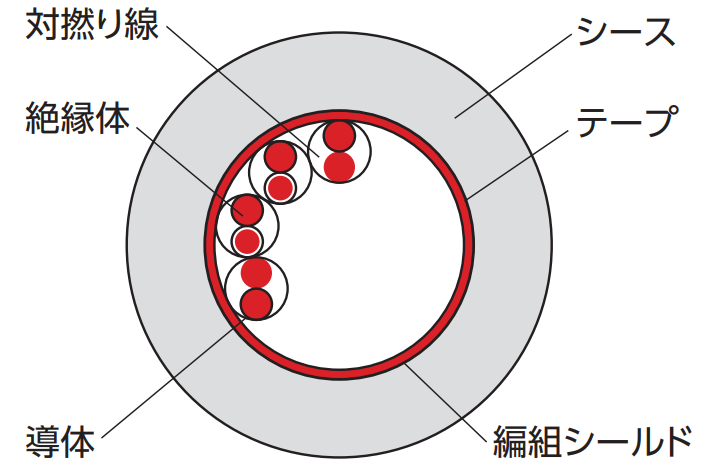

단면도(예)

실드 없음

실드 없음

실드 있음

실드 있음

절연체 식별

대 번호 절연체 색
제1종 심선 제2종 심선
1 블루 화이트
2 노랑 보라색
3 녹색 블랙
4 레드
5 보라색 주황색
대 번호 절연체 색
제1종 심선 제2종 심선
6 블루
7 노랑 블랙
8 녹색
9 레드 주황색
10 보라색 화이트

600V 정격 케이블

UL STYLE No. 2586
정격 온도 ℃ 105
정격 전압 V 600
사용온도범위 ℃ -10~105
도체 주석 도금 연동 꼬임 선
절연체 특수 엘라스토머
실드 주석 도금 연동선 편조
시스 내유성 PVC (검정)
실드 유무 최소 굽힘 반경
실드 없음 케이블 외경의 6배 이상
실드 있음 케이블 외경의 8배 이상
도체 심선 지름 mm 심수 실드 없음 실드 있음 허용 전류 주)
A (30℃)
SQ
mm2
AWG
사이즈
구성 No. 외경
mm
대략 질량
kg/km
대략 질량
kg/m
최소 굽힘 R
외경×6배
No. 외경
mm
대략 질량
kg/km
대략 질량
kg/m
최소 굽힘 R
외경×8배
0.5 21 100/0.08 1.52 2 P1 5.3 34 0.034 32 P35 5.7 45 0.045 46 9.2
3 P2 5.5 41 0.041 33 P36 5.9 53 0.053 48 8.0
4 P3 5.9 49 0.049 36 P37 6.3 61 0.061 51 7.2
5 P4 6.3 58 0.058 38 P38 6.7 72 0.072 54 6.7
6 P5 6.8 66 0.066 41 P39 7.2 83 0.083 58 6.2
8 P6 8.0 90 0.090 48 P40 8.4 110 0.110 68 5.6
10 P7 8.9 110 0.110 54 - 5.1
0.75 19 150/0.08 1.73 2 P8 5.7 41 0.041 35 P41 6.1 53 0.053 49 12.0
3 P9 5.9 51 0.051 36 P42 6.3 62 0.062 51 10.5
4 P10 6.4 63 0.063 39 P43 6.8 75 0.075 55 9.4
6 P11 7.4 87 0.087 45 P44 7.8 105 0.105 63 8.1
8 P12 8.8 120 0.120 53 P45 9.3 145 0.145 75 7.3
10 P13 9.7 145 0.145 59 - 6.7
1.25 17 7/36/0.08 2.2 2 P14 6.6 58 0.058 40 P46 7.0 72 0.072 56 17.3
3 P15 7.0 75 0.075 42 P47 7.4 89 0.089 60 15.1
4 P16 7.5 92 0.092 45 P48 7.9 110 0.110 64 13.5
6 P17 8.8 130 0.130 53 P49 9.3 155 0.155 75 11.7
2 15 7/57/0.08 2.6 2 P20 7.4 79 0.079 45 P51 7.8 94 0.094 63 23.6
3 P21 7.8 105 0.105 47 P52 8.2 120 0.120 66 20.6
4 P22 8.5 130 0.130 51 P53 9.0 155 0.155 72 18.4
6 P23 10.0 185 0.185 60 - 15.9
3.5 12 7/64/0.1 3.4 2 P26 9.3 125 0.125 56 P56 9.8 155 0.155 79 35.5
3 P27 9.8 165 0.165 59 - 30.9

주) 허용전류는 보증값이 아닌 참고값입니다.

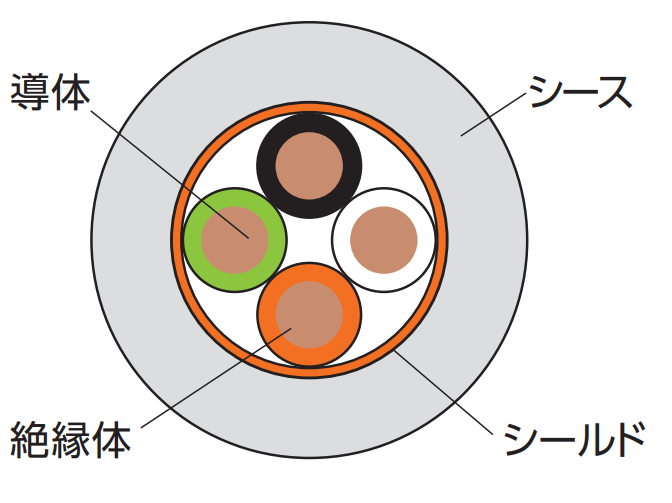

단면도(예)

실드 없음

실드 없음

실드 있음

실드 있음

절연체 식별

심선 번호 절연체 색
1 블랙
2 화이트
3 레드
4 녹색
5 노랑
6
7 블루
8
9 주황색
10 보라색

에어 배관용 튜브

No. 사양 구성
외경 mm 내경 mm 최고사용압력 MPa 재질 칼라
T1 4.0 2.5 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색
T2 6.0 4.0 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색
T3 8.0 5.0 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색
T4 10.0 6.5 0.8 (20℃) 폴리우레탄 검정, 노랑, 파랑, 녹색, 투명한, 백색

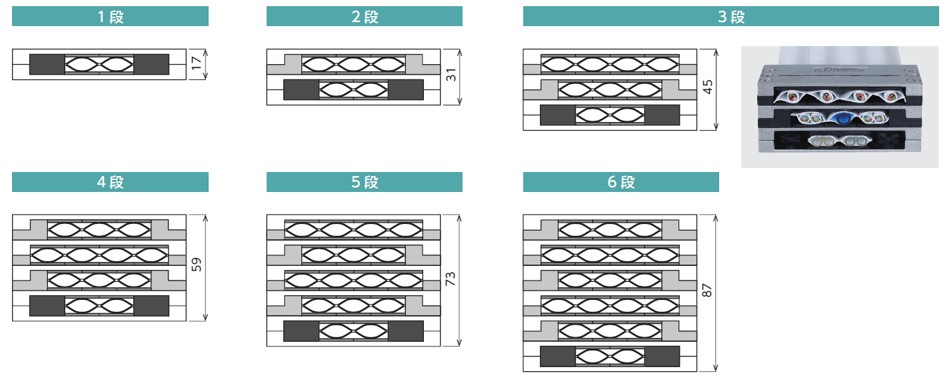

각 층의 구성 예


[클릭으로 확대]

설치 순서 · 설치 방법


문의 시트
