케이블 베이어 액세서리 롱스팬 레일

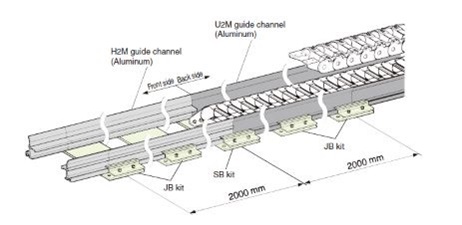

구조와 시공·설치

부품은 H2M 레일(전측), U2M 레일(후측)의 2종류의 레일로 구성되어, 이것만으로 사용할 수 있습니다만, 설치면에 단시간에 간단히 고정밀도의 설치를 하기 위해, 2개의 고정용 베이스(SB 세트·JB 세트)가 있습니다.

레일 클램퍼(RCL06)는 연결부에서 레일의 이음새를 쉽게 정렬할 수 있으며, 레일과 레일 클램퍼만으로도 사용할 수 있습니다.

주) 1. 레일은 알루미늄제로, 알루마이트 가공에 실버 도장을 하고 있습니다.

2. 레일의 고정은 1m마다 실시해 주십시오.

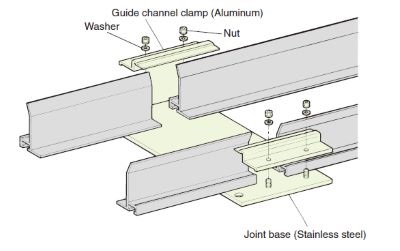

■JB 세트

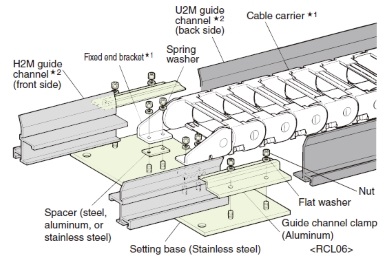

■SB세트

주) 1. 케이블 베이어 와 고정단 금구는 별매품입니다.

2. JB 세트, SB 세트에는 레일이 포함되어 있지 않습니다.

3. 세팅 베이스는 케이블 베이어 의 고정단 금구가 설치되는 구조로, 다른 치수는 조인트 베이스와 동일합니다.

4. 이동 속도가 빠르면 레일이 마모되기 쉬운 경우가 있으므로 당사에 문의해 주십시오.

5. 분진이나 쓰레기 등이 많이 쌓이는 환경에서는 레일이 조기에 마모되는 경우도 있습니다.

6. 실외에 설치하여 사용하지 마십시오.

7. 온도차가 큰 곳에서 사용하는 경우는 레일이 신축하므로 레일의 이음새에 여유를 두십시오.
