잠금 스프로킷

특징

N타입 (적용 체인 사이즈：RS35～RS60)
S타입의 특징에 더해, N타입은 이하의 특징도 가지고 있습니다.
* 복수의 볼트에 의한 조임을 필요로 하는 S타입에 비해, 너트를 조이는 것만으로 간단하게 축과의 체결이 가능합니다. 또, 미조정을 위한 재분리해, 재설치도 용이하게 실시할 수 있습니다.
*최소 축경 7mm에서 최대 축경 28mm를 표준화해, 폭넓은 요망에 대응합니다.
＊체인의 최대 허용 장력 배려한 강도 계산을 실시하고, 최대한 낭비를 생략한 컴팩트한 설계로 되어 있습니다.

주) 스프로킷 사양 선정시

・고객의 사용 환경이나 이용의 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다. 자세한 것은 각종 체인과 스프로킷의 적합표를 참조 바랍니다.

잠금 스프로킷을 검토할 때는, 하기 주의사항을 확인해 주십시오.

＊허용 전달 토크
부하 토크는 반드시 치수표에 표시된 전달 토크 이하가 되도록 선정해 주십시오.
＊축홀 공차 및 면조도
축경의 공차는 h8, 축의 표면 거칠기는 Ra3.2를 기준으로 하십시오.
＊키홈 부착축, D형축에 설치
모터축 등과 같이 이미 키홈 가공되어 있는 축, 혹은 D형축에 설치하는 경우 허용 토크는 10% 감소합니다.
＊미가키봉강에의 설치
기계적 성질을 보증된 압연봉강(인발재 치수 허용지름 8급~10급)에 설치하는 경우 허용 토크는 10% 감소합니다.
＊축재
축재는 S35C 이상의 중실축재로 사용해 주십시오.
＊사용온도범위
-20℃~200℃
＊체결시
볼트 너트를 체결할 때는 반드시 토크 렌치를 사용하고 규정된 체결 토크로 완전히 체결해 주십시오.
설치 시에는 제품 부속의 취급설명서를 확인한 후 설치해 주십시오.

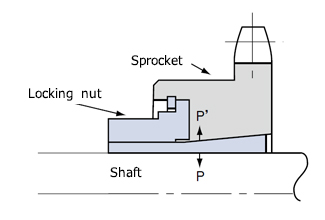

스프로킷 내경 및 록 슬리브의 외경은 테이퍼로 되어 있으며, 체결 볼트(체결 너트)를 체결함으로써 스프로킷은 테이퍼면을 슬라이딩하면서 이동합니다.

이때 쐐기 작용에 의해 축 및 테이퍼 내면을 누르는 반경방향의 힘, P, P'가 발생하고, 마찰력에 의해 스프로킷 및 샤프트를 강력하게 체결합니다.

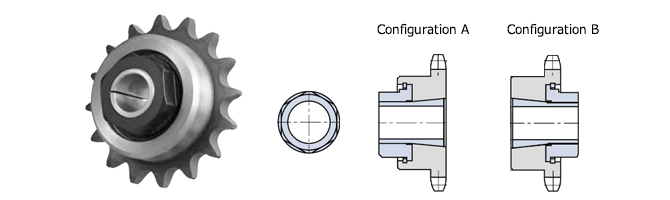

＊상기 제품은 형식 A만입니다. 형식 B는 체인과 간섭하므로 대응할 수 없습니다.
