배속체인 ・센터 롤러 체인용 스프로킷 핏보어 BR 타입
- 핏보어 BR 타입은 베어링 설치용 구멍 가공을 한 스프로킷입니다.
- 베어링을 설치할 때 귀찮은 추가 작업이 필요하지 않습니다.
(베어링은 포함되어 있지 않습니다) - 컨베이어 등 반송 체인용 종동측 스프로킷 이나 아이들러 스프로킷으로 사용할 수 있습니다.
- 사이즈 스틸：RF2030VRP～RF2080VRP
카탈로그 · 취급설명서
특징
- ・구름 베어링 중에서 가장 대표적인 베어링인 깊은 홈 볼 베어링에서 선택할 수 있는 라인업.
- ・베어링을 설치하는데 필요한 구멍 가공을 형번으로 지시할 수 있습니다.
- · 번거로운 도면 작성이나 추가 공수배의 수고를 없애줍니다.
- ・정밀도 잘 마무리된 하우징 구멍으로, 상품 도착 후에 베어링을 넣어 사용할 수 있습니다.
＊베어링은 부속되어 있지 않습니다
사용 예

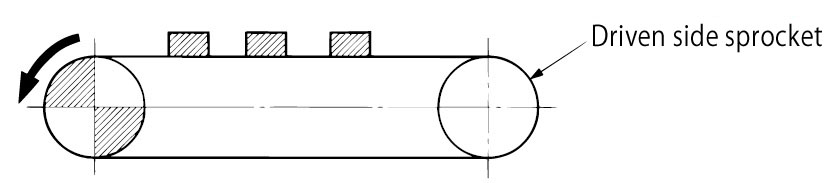

종동측 스프로킷
- ＊체인 2조 이상의 장치로 종동측 스프로킷을 키 체결로 사용하는 경우, 스프로킷의 치아와 키홈의 위상을 정밀도 좋게 가공하지 않으면,
동축에 있는 스프로킷의 치면 마모량에 편차가 발생할 수 있습니다. - 베어링 부착 스프로킷 사용하면 키 홈 가공이 불필요하게 되어 위상을 신경쓰지 않고 사용할 수 있어 설치도 용이해집니다.
- ＊인서트 베어링 유니트를 사용할 필요가 없기 때문에, 장치를 콤팩트하게 할 수 있습니다.
아이들러 스프로킷
- * 아이들러 스프로킷은 체인의 동력을 받아 회전하는 전동 부품입니다.
체인의 처짐을 조정하고 안정된 회전을 전달하며 정상적인 체인 전동을 유지합니다.
과도한 체인의 처짐은 진동·소음의 원인이 되어, 스프로킷 과의 맞물림 불량을 발생시키는 등, 원활한 체인 전동을 할 수 없게 됩니다.
축간 거리가 긴 경우의 처짐 방지
다축 구동시 중간 아이들러
체인의 권취각이 부족한 경우
스프로킷 선정 시 주의사항
핏보어 BR 타입을 검토할 때는 하기 주의사항을 확인해 주십시오.
베어링의 수명 계산은 이하의 조건으로 실시하고 있으므로, 참고로 해 주세요.
수평 이송 레이아웃의 종동측 스프로킷에 베어링을 사용한다고 가정합니다.
- ・반송 속도:
30m/min
・하중：
어태치먼트 부착 반송 체인 최대 허용 장력의 1/2
・사용 베어링：
깊은 홈 볼 베어링
＊JIS B 1518 기재의 기본 정격 수명(L10)에 근거하여 계산하고 있습니다.
기본 동정격 하중은 국내 베어링 메이커의 값을 참고로 하여 축방향 하중은 걸리지 않는 것으로 계산하고 있습니다.
C: 기본 동정격 하중 [N]
P: 동등가 하중 [N]
n：회전 속도 [r/min]

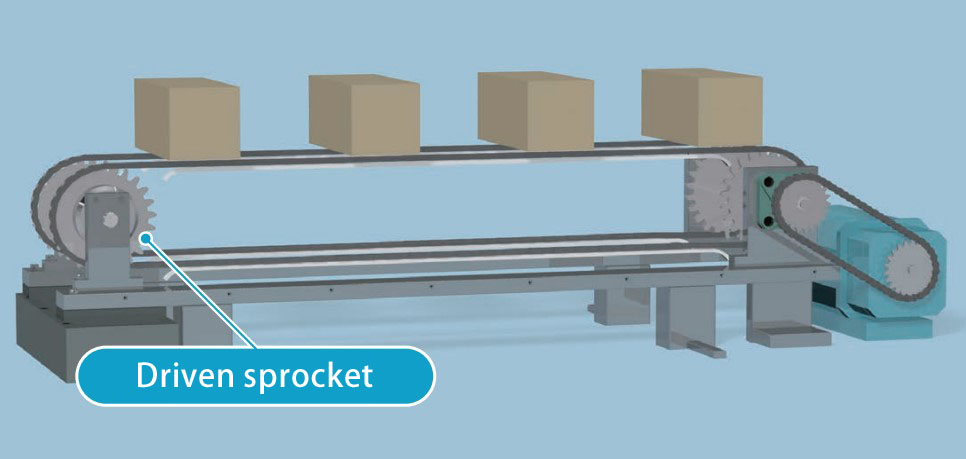

수평 이송 이미지
종동축은 장치측에 고정해 주십시오.
＊기본 정정격 하중과의 안전율에 대해서는 주요 치수 일람에 기재하고 있습니다.
사용시주의 사항
설치 정보
* 하우징 구멍 공차는 H7 마무리입니다.
축측의 설계에 관해서는 JIS에 준거한 설계를 추천합니다.
【참고】JIS B 1566 기재의 「레이디얼 베어링에 대하여 상용하는 축의 공차역 클래스」에서
축경Φ10～Φ17：js5 축경Φ20～Φ70：k5
축의 강도는 용도에 따라 다르므로 일반 기계 설계에 따라 결정하십시오.
* 베어링이 움직이지 않도록 확실히 고정하십시오.
설치 예로는 컬러나 엔드 플레이트, 스냅링 등을 이용하여 고정하는 방법이 있습니다.

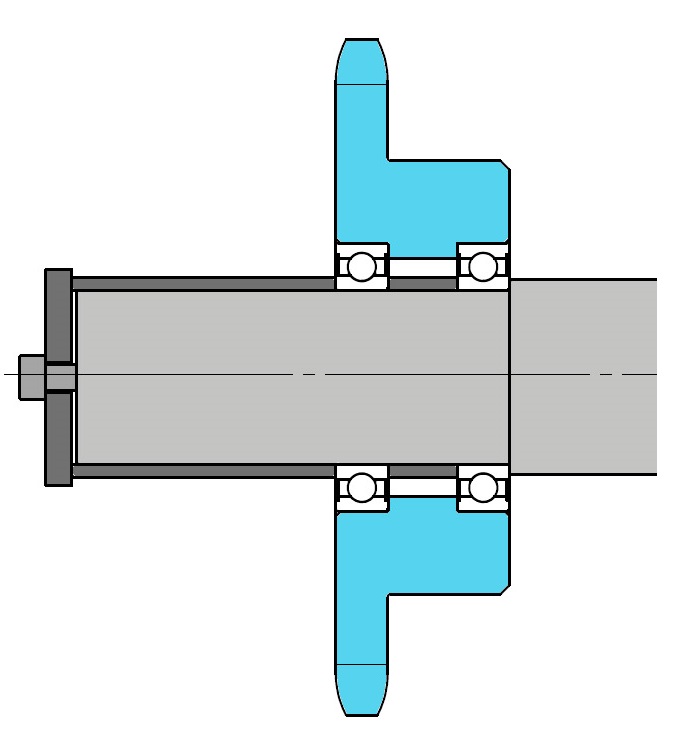

＊베어링 내륜, 외륜 양쪽이 헐거운 끼워맞춤의 경우는, 「칼라+엔드 플레이트」도시와 같이, 베어링을 끼우는 형태로 클램프해 주십시오.
칼라
컬러 + 엔드 플레이트
스냅 링
사용온도에 대하여
* 스프로킷의 사용온도는 -10~150℃입니다.
베어링의 사용 온도 범위에 관해서 베어링 메이커에 확인해 주십시오.
윤활에 대하여
＊스프로킷 에는 반드시 급유, 또는 급지를 실시해 주십시오.
＊고온시의 윤활에 대해서는 별책 카탈로그 「드라이브체인＆스프로킷」 또는 「소형 컨베이어 체인＆스프로킷」을 참조해 주십시오.
＊베어링은 수명을 유지하기 위해 윤활을 실시해 주십시오.
그리스의 열화에 의한 윤활 불량이 일어나면 현저하게 수명이 저하됩니다.
형번 표시 예
배속체인 센터 롤러 체인용 스프로킷
| RF2060VRP-10T | - | BR001 | - | H | 06007 | W | N | - | K | ||||||||||||||
| | 본체 형번 |
| (1) 형상 |
｜ ｜ ｜ |
| (3) "0"+ 베어링 호칭번호 |
｜ ｜ ｜ |
| (5) 베어링 내장 없음 |
| (6) 표면 처리 |
|||||||||||||||||
| (2) 하우징 구멍 공차 | (4) 베어링 열수 | ||||||||||||||||||||||
|
|||||||||||||||||||||||
상품 일람
※클릭으로 상세 정보를 표시합니다.
| 사이즈 | 형번 | 잇수 |
|---|---|---|
| RF2030 | RF2030VRP-10T■-BR001-H0□□□□WN | 10T |
| RF2040 | RF2040VRP-10T■-BR001-H0□□□□WN | |
| RF2050 | RF2050VRP-10T■-BR001-H0□□□□WN | |
| RF2060 | RF2060VRP-10T■-BR001-H0□□□□WN | |
| RF2080 | RF2080VRP-10T■-BR001-H0□□□□WN |
