더블피치 ​ 스프로킷 핏보어 ​

제품 사진
  • 축 구멍, 키 홈, 탭 구멍을 당사로 가공하여 출하합니다.
  • 고객의 번거로운 추가공은 불필요하고, 그대로 사용하실 수 있습니다.
  • 설정한 가공 내용에서 자유롭게 선택 뿐입니다.

배너 이미지

특징

  • ・축 구멍 가공이나 키 홈 가공 내용이 상품명으로 코드화되어 있으므로, 고객 주문 내용을 정확하게 전달할 수 있습니다.
  • ・ 핏보어 도면라이브러리에 의해, 고객 준비 내용을 사전에 도면에서 확인할 수 있습니다. (상기 배너에서 보실 수 있습니다.)
  • ・축 구멍, 키 홈, 탭 구멍 등이 가공 완료이므로, 손님에게 도착 후 그대로 사용하실 수 있습니다.

주) 스프로킷 사양 선정시

・고객의 사용 환경이나 이용의 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다. 자세한 것은 각종 체인과 스프로킷의 적합표를 참조 바랍니다.

베어링 구멍 가공을 요망의 경우는 이쪽 스틸·스테인리스 이외의 재질이나 표면 처리등을 희망하시는 경우는, 특형품이 되기 때문에 이쪽으로부터 문의 바랍니다.

카탈로그 · 취급설명서

형번 표시 예

더블피치 스프로킷
RF2060S-1B1100T Q - H 030 N - J 08 D2 M06 - H1 -K
|
본체 형번		 ｜
｜
｜		 ｜
｜
｜		 |
축 구멍 직경
mm		 ｜
｜
｜
｜
｜		 ｜
｜
｜		 |
키 홈 폭
mm		 ｜
｜
｜		 |
탭 사이즈		 |
병렬 기호
(5)		 |
표면 처리
(6)
이끝 경화
없음: 이끝 경화 없음
Q: 이끝 경화 사양		 축 구멍 공차
(1)		 키 홈 공차
(3)		 탭 구멍 가공 사양
(4)
축 구멍부 모따기
(2)
(1) 축 구멍 공차 (2) 축 구멍부 모따기 (3) 키 홈 공차 (4) 탭 구멍 가공 사양
H：H7
G：G7
M：M7
 N: 쯔바키 표준
A: C1
B: C2
C: C3
 W: 없음
J:신 JIS Js9
P: 신 JIS P9
F: 구 JIS F7
E: 구 JIS E9

※병렬 사용으로 H1과 H3의 경우의 탭 배치는
좌우대칭 때문에 D4와 D5는 선택할 수 없습니다.
(병렬 기호 마음 차이 차트 참조)
(5) 병렬 기호 *2개 한 세트 (6) 표면 처리
  • H0: 없음
  • H1：허브 설치 방향：내-내
  • H2：허브 설치 방향：동방향
  • H3：허브 설치 방향：외-외
  • ※병렬 사용은 스프로킷 2개를 동축상에서 사용하는 경우,
    지정된 설치 방향으로 키 홈 위치를 맞추어 가공합니다.

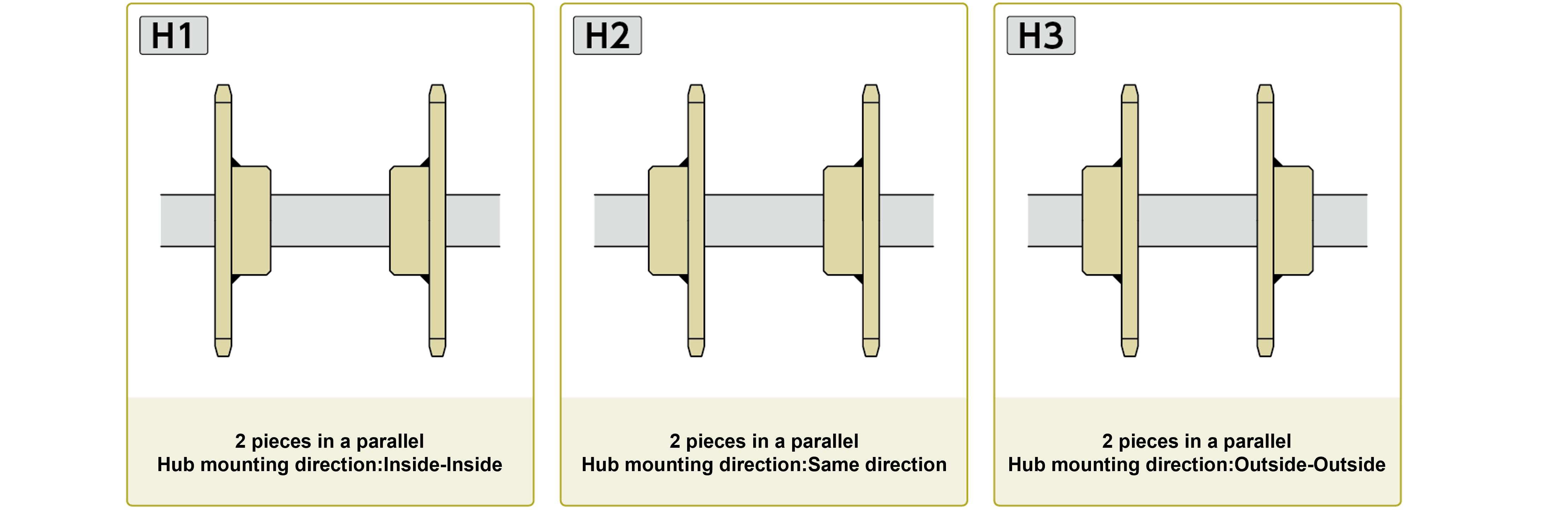

  • ※허브 설치 방향은 아래 그림 3 패턴에서 선택해 주십시오.

허브 설치 방향 이미지 다이어그램

허브 설치 방향 이미지 다이어그램

※H1, H3의 경우, 탭 배치는 좌우대칭로 합니다.

좌우대칭

병렬로 사용되는 일반 스프로킷은 탭 배치를 대칭으로 가공합니다.

예: □□□ D2M16-H1의 경우
하나는 D2 (키 위와 오른쪽 90 °), 다른 하나는 D5 (키 위와 왼쪽 90 °)

좌우대칭
무기 : 없음
B: 흑염 처리
K:무전해 니켈 린 도금
C：전기 아연 도금(3가 크로메이트 처리)
이 페이지 위로 돌아가기

상품 일람

단 배달 품

파일럿 홀 타입 재고품으로부터의 추가공이므로, 주문시에는 재고의 확인을 부탁합니다.

◎…표면 처리 대상 품종 ○…축 구멍 가공 대상 품종 △…축 구멍 가공 대상 품종(가공 내용에 제한이 있습니다)
청색부는 이끝 경화 사양 수색 이끝 경화 없음 이끝 이끝 없음 사양

더블피치 ​ 스프로킷

롤러 형식

품종/ 잇수		 강철 스테인리스
S R S R
RF2040SRF2050SRF2060SRF2080SRF2100SRF2120SRF2160SRF2040RRF2050RRF2060RRF2080RRF2100RRF2120RRF2160RRF2040SRF2050SRF2060SRF2080SRF2040RRF2050RRF2060R
912T◎◎◎◎◎◎◎○○○○
1000T◎◎◎◎
1012T◎◎◎◎○○○○
1100T◎◎◎◎◎○○○○○
1112T◎◎◎◎○○○○
1200T◎◎◎◎◎◎◎◎○○○○○○○
1212T◎◎◎◎○○○○
1300T◎◎◎◎○○○
1400T◎◎◎◎
1500T◎◎◎◎
1600T◎◎◎◎
이 페이지 위로 돌아가기

배속체인 용 스프로킷

품종/ 잇수 강철
RF2030VRPRF2040VRPRF2050VRPRF2060VRPRF2080VRP
10T○○○○△
이 페이지 위로 돌아가기

톱체인 용 스프로킷

잇수 강철 스테인리스
TTTTPTTUTTUPTPFTPUSRTPUNTPUSR
800T◎
1000T◎◎
1012T◎◎◎◎◎
1013T
1100T◎
1112T◎◎◎◎◎
1200T◎◎
1212T◎◎◎◎◎
1300T◎
1500T◎○
이 페이지 위로 돌아가기

가공 내용

※클릭으로 상세 정보를 표시합니다.

가공 범위

축 구멍 가공(L) 키 홈 가공(K) 탭 구멍 가공(D)

・가공 치수는 정수만 1mm 단위
인치 치수는 대상외

・가공 공차・・・선택 가능
H7 · G7 · M7

・평행 키 홈만

・가공 공차・・・선택 가능
Js9 · F7 · P9 · E9
키 홈 폭 · 깊이는 JIS 규격대로

・가공 사이즈 선택 가능

・가공 개소(2개소까지) 선택 가능
(위치는 아래 그림 참조)

・멈춤 나사 부착

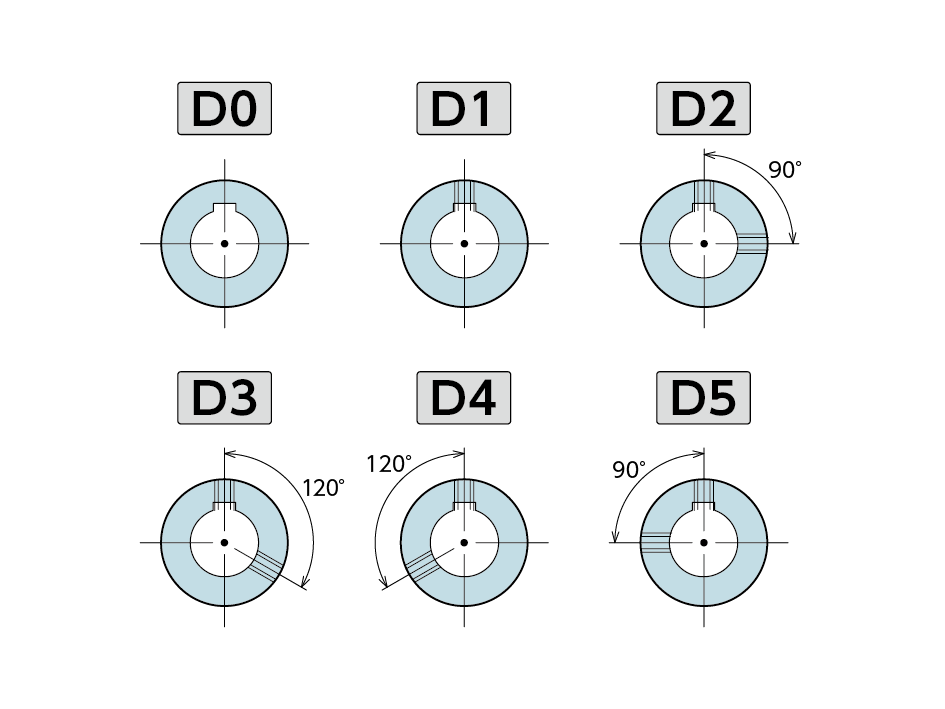

탭 구멍 위치

B=A/2
(용접 사양 등에서는 다른 경우가 있습니다.)

탭 구멍이 길면,
자그리 가공 첨부 사양이 됩니다.

고정나사 사양

・육각 구멍 부착,
쿠보미끝 타입 스틸제.

・도금 사양 또는, 본체가 스테인리스의
경우는 스테인리스제 나사를 설치.

축 구멍 가공 치수 일람

JS9 · P9의 경우 (신 JIS)

적용축 홀 직경
(mm)		 키 홈 폭
(mm)		 쯔바키 표준
사이즈		 선택 사이즈
10～124M4---
12～175M5M4
17～226M6M5
22～308M6M5, M8
30～3810M8M6, M10
38～4412M8M6, M10
44～5014M8M6, M10
50～5816M10M8, M12
58～6518M10M8, M12
65～7520M12M10, M16
75～8522M12M10, M16
85～9525M16M12, M20
95～11028M16M12, M20
110～13032M20M16
130～15036M20M16
150～17040M20M16
170～(200)45M24M20

키 홈이 없는 경우에는 축 구멍 모따기 치수가 아래 표의 1/2입니다.

F7 · E9의 경우 (구 JIS)

적용축 홀 직경
(mm)		 키 홈 폭
(mm)		 쯔바키 표준
사이즈		 선택 사이즈
10～134M4---
14～205M5M4
21～307M6M5
31～4010M8M6, M10
41～5012M8M6, M10
51～6015M8M6, M10
61～7018M10M8, M12
71～8020M12M10, M16
81～9524M12M10, M16
96～11028M16M12, M20
111～12532M20M16
126～14035M20M16
141～16038M20M16
161～17042M20M16

쯔바키 표준 축 구멍 모따기

키 홈이없는 경우 위 표의 절반
쯔바키 표준 축 구멍 모따기와 지정 모따기가 중복되는 곳은 모따기 지정을 제한
축 구멍 지름 축 구멍 모따기
10～201
21～321.2
33～501.6
51～802.5
81～1703

선택할 수 있는 축 구멍 모따기

키 홈 깊이에서 결정 (키 홈 깊이를 초과하지 않는 모따기 양)
축 구멍 지름 선택할 수 있는 모따기
10～17NA--
18～44NAB-
45～170NABC

※사이즈・허브 형식에 따라서는 선택할 수 없는 모따기량이 있습니다. 자세한 내용은 도면라이브러리에서 확인하십시오.

더블피치 톱체인 용 - 용 축홀 가공 및 탭홀 위치 구분, 내용 배속체인 스프로킷

가공 구분 더블피치 TT형 배속체인 용
축 구멍 키 탭
I --- 0
II 0
III 1
2
3
4
5
IV --- 1
2
3
4
5
(주) TT형(톱체인 용)의 탭 구멍 각도는 잇수에 따라 위 표와 다를 수 있습니다.

병렬 기호

H0 없음
H1 허브 설치 방향:내-내
H2 허브 설치 방향:동방향
H3 허브 설치 방향: 외부-외부
  • ・병렬 사용은 스프로킷 2개를 동축상에서 사용하는 경우, 지정된 설치 방향으로 키 홈 위치를 맞추어 가공합니다.
  • ・허브 설치 방향은 아래 그림 3 패턴에서 선택해 주십시오.

허브 설치 방향 이미지 다이어그램

허브 설치 방향 이미지 다이어그램

표면 처리 가공 범위

주문 시 표기 코드 사양
B 흑염 처리
K 무전해 니켈 린 도금
C 전기 아연 도금 (3가 크로메이트 처리)
흑염의 경우는 추가 공부(축 구멍, 키 홈, 탭 구멍)에도 처리합니다.
그 외의 2 사양은 추가 공부에는 처리하지 않습니다.

기타

제한사항

제한사항 검사 성적표· 재료 인증서는 문의해 주십시오.
(제출이 필요한 경우는 일반 특형 취급이 됩니다.)
