대형 컨베이어 스프로킷 스마트 교체 시리즈
- 대형 컨베이어 체인 용 스프로킷 입니다.
- 스프로킷을 교체하는 데는 많은 시간과 시간이 소요됩니다. 축을 절단하는 등의 조치가 필요할 수 있으며, 높은 곳에서의 작업은 더욱 위험합니다.
- 쯔바키의 대형 컨베이어 스프로킷「스마트 교체 시리즈」가 문제를 해결합니다.
특징
세 가지 '스마트'
- *축에서 빼내지 않고 치부 교체가 가능
- ＊체커즈아이 가 교체 시기를 알려
- ＊3 종류의 타입으로 폭넓은 사용 환경에 대응
체커즈아이 (교체시기 공지 마크)
스프로킷의 교체 타이밍을 한눈에 판정할 수 있습니다.
기존 점검
마모부와 치형 게이지의 간극을 판정
체커즈아이 검사
치아 마모가 진행되어 마크에 도달하면 사용 한계입니다.
| 타입 | 분할 타입 | 링 대체 치아 타입 | 블록 교체 치형 |
|---|---|---|---|
 |
 |
 |
|
| 특징 |
스프로킷 (치부 · 허브 부)을 2 분할하여
|
반지 모양의 치아로
|
내마모성을 가진 블록형 치아에서
|
카탈로그 · 취급설명서
형번 표시 예
분할 타입
| RF10150 | S | 10T | - | BW | Q | - | S | TS | - | E |
| | 대응 체인 형번 |
｜ ｜ |
｜ ｜ |
| 허브 형식 BW, BW1: 용접편 허브 CW, CW1: 용접 양 허브 |
| 이끝 경화 처리 N: 이끝 경화 없음 Q: 이끝 경화 처리 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
| 체커즈아이 |
|||
| 롤러 형식 | 잇수 | | 분할 타입 |
||||||||
| 스마트 교체 시리즈 | ||||||||||
링 대체 치아 타입
| RF26300 | S | 10T | - | BW1 | Q | - | S | RK | - | E |
| | 대응 체인 형번 |
｜ ｜ |
｜ ｜ |
| 허브 형식 BW, BW1: 용접편 허브 CW, CW1: 용접 양 허브 |
| 이끝 경화 처리 N: 이끝 경화 없음 Q: 이끝 경화 처리 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
| 체커즈아이 |
|||
| 롤러 형식 | 잇수 | | 링 대체 치아 타입 |
||||||||
| 스마트 교체 시리즈 | ||||||||||
| ※환치 형번 (교체시만의 대응입니다) | ||||||||||
| RF26300 | S | 10T | - | RE | Q | - | S | RK | - | E |
| | 교체용 |
||||||||||
| (스프로킷 1개분의 교체, 볼트, 스프링 와셔, 너트를 1세트로 하고 있습니다.) (주) 사양 특정에는 최초 납품의 도면 번호가 필요합니다. 주문시 도면 번호를 알려주십시오. |
||||||||||
블록 교체 치형
| RF12200 | S | 10T | - | BW1 | Q | - | S | BK | - | E |
| | 대응 체인 형번 |
｜ ｜ |
｜ ｜ |
| 허브 형식 BW, BW1: 용접편 허브 CW, CW1: 용접 양 허브 |
| 이끝 경화 처리 N: 이끝 경화 없음 Q: 이끝 경화 처리 |
｜ ｜ ｜ ｜ ｜ |
｜ ｜ |
| 체커즈아이 |
|||
| 롤러 형식 | 잇수 | | 블록 교체 치형 |
||||||||
| 스마트 교체 시리즈 | ||||||||||
| ※환치 형번 (교체시만의 대응입니다) | ||||||||||
| RF12200 | S | 10T | - | RE | Q | - | S | BK | - | E |
| | 교체용 |
||||||||||
| (스프로킷 1개분의 교체, 볼트, 너트 및 전용 접착제를 1세트로 하고 있습니다.) (주) 사양 특정에는 최초 납품의 도면 번호가 필요합니다. 주문시 도면 번호를 알려주십시오. 설치 베이스의 잇수와 다른 수량의 치아의 제작은 대응하기 어렵습니다. |
||||||||||
상품 일람

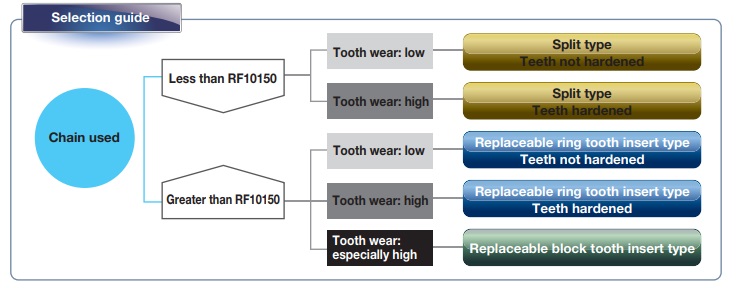

| 분할 타입 | 링 대체 치아 타입 | 블록 교체 치형 | |
|---|---|---|---|
| 대응 체인 |
RF03075 ～ RF10150 | RF10150 ～ RF36300 | RF10150 ～ RF26300 |
| RF205 ~ RF650(인치계) | RF6205(인치계) | - | |
| 롤러 형식 * | S、R、F | S、R、F | S |
| 잇수 * | 6、8、10、12 | 8、10、12 | 10、12 |
| 치아부재질 | 기계 구조용 탄소강 | 기계 구조용 합금강 | |
| 허브 (설치베이스) 재질 |
일반 구조용 압연강 | ||
| 페인트 | 래커 도장(파란색) | ||
※세자는 대응할 수 없는 경우가 있습니다
※MN 롤러도 제작 가능합니다
상기 이외의 사양 제작도 검토하므로 문의하십시오.
