파워실린더 에코 시리즈 서보 타입

제품 사진

서보모터의 성능을 최대한 활용할 수 있는 고속・고정밀도 운전에 대응 가능한 전동 실린더입니다.
광범위한 속도·추력에 대응 가능. 정밀 유성 감속기 부착을 라인 업한 것으로, 서보 모터 용량을 낮출 수 있어 경량・컴팩트화와 함께 이니셜 코스트의 저감을 실현.
또한 각 회사 서보 모터를 설치할 수 있도록 당사에서 마운트를 준비. 마운트 코드화하는 것으로 본체 형번 으로의 표시가 가능하게 되었습니다.
허용 추력：150N～15000kN
칭호 속도：30～333mm/s

특징

・서보 모터의 성능을 최대한 발휘

고효율 볼 나사와 고강성, 경량의 디스크 커플링의 조합으로 서보 모터의 성능을 최대한 발휘합니다.
· 높은 정지 정밀도 실현

고정밀 볼 나사의 채용에 의해 높은 정지 정밀도를 실현합니다. 반복 위치 결정 정밀도는 ±0.02mm, 정지 정밀도는 ±0.1mm 이내입니다. 정밀 유성 감속기 부착의 경우에도 정밀도에 영향은 없습니다.
・정밀 유성 감속기 부착의 효과

서보 모터의 사이즈 다운에 의해 앰프 등의 주변기기도 작게 할 수 있어, 이니셜 코스트의 저감을 도모함과 동시에, 전력량도 작아져 런닝 코스트도 삭감할 수 있습니다.
・서보 모터의 선택이 가능

고객이 원하는 서보 모터를 설치할 수 있습니다. 견적시에는 서보 모터 메이커 또는 마운트 코드를 연락해 주십시오.
· 고속 · 폭넓은 추력 실현

고속이고 대추력역에서의 사용이 가능합니다.

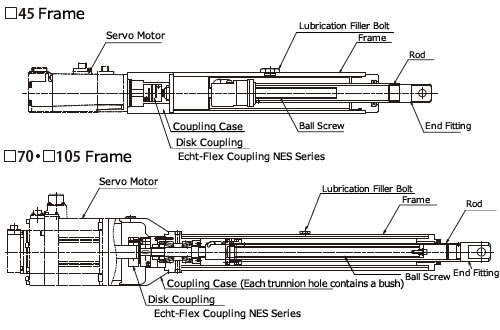

구조

구동부

[모터]
각 메이커의 서보 모터를 선택할 수 있습니다. 서보 모터는 고객 설치 또는 고객으로부터의 지급이 됩니다.

연결부

[커플링]
당사의 엑트플렉스 커플링 NES 시리즈를 채용하고 있습니다. 업계 톱 클래스의 경량·고강성에 의해, 서보 모터의 성능을 최대한으로 발휘합니다.

작동부

[볼 나사]
고효율 볼 나사를 채용하고 있습니다. 고주파 운전에 견디며 긴 수명을 기대할 수 있습니다.

[프레임]
경량화를 도모하기 위해 알루미늄 프레임을 채용하고 있습니다. 또한 자기 센서를 내장해도 실린더의 외관 치수는 변하지 않습니다.

표준 기종 일람

형번	허용 추력 N{kgf}	속도 mm/s	스트로크 mm	나사 직경 mm	나사 리드 mm	프레임 사이즈
LPES15F	150 {15.3}	300	100 200 300	Φ12	6	□45
LPES30F	300 {30.6}	300	100 200 300	Φ12	6	□45
LPES150F	1500 {153}	300	100 200 300 400 500 600	Φ20	6	□70
LPES300F	3000 {306}	300	100 200 300 400 500 600	Φ20	6	□70
LPES1500F	15000 {1530}	333	200 300 400 500 600 800 1000	Φ30	10	□105

※속도는 3000r r/min 입력시의 값입니다. (단, LPES1500F만 2000r r/min 입력시의 값입니다.)

카탈로그 · 취급설명서

형번 표시 예

LPES	1500	R	5	T	10	G5L	A	SUJ
\| 시리즈 이름 파워실린더 에코 시리즈 서보 타입	\| 허용 추력 □45 프레임 15:150N {15.3kgf} 30:300N {30.6kgf} □70 프레임 150:1500N{153kgf} 300:3000N{306kgf} □105 프레임 1500:15000N{1530kgf}	｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜｜｜	｜｜｜｜｜	\| 스트로크 3： 300mm 10：1000mm	｜｜｜｜｜｜｜｜｜｜｜｜	｜｜｜｜｜｜｜｜	\| 옵션 W: 방수 사양 IP65(□70, □105프레임만) M:로드 회전 방지 사양(□45프레임만) S：자기 센서 3개 부착 U：U형 선단금구 (무기호는 I형 선단금구) N：N형 선단금구 (□45프레임만) J:자바라(□70, □105프레임만)
				본체 형상 T: 스트레이트
			감속비 3：1 / 3 4：1 / 4 5：1 / 5 7：1 / 7 9：1 / 9 A：1 / 10				\| 모터 취급 A：고객 설치 B: 고객 지급
						\| 마운트 코드 G5L : 예) 미쓰비시전기제 750W의 경우
		모터 설치 방법 F: 모터 직결(감속비는 들어가지 않습니다) R: 정밀 유성 감속기 포함

사용 모터나, 요구 사양으로부터의 선정은, 선정계산 컨텐츠를 이용해 주십시오.

제품 형번

※ 형번 클릭으로 상세 정보를 표시합니다.

감속비	속도 입력 회전 속도 3000 r/min (LPES1500F는 2000 r/min) 시간	스트로크 mm	허용 추력
감속비	속도 입력 회전 속도 3000 r/min (LPES1500F는 2000 r/min) 시간	스트로크 mm	150 N {15.3 kgf}	300 N {30.6 kgf}	1500 N {153 kgf}	3000 N {306 kgf}	15000 N {1530 kgf}
모터 직결	LPES15～300 300mm/s LPES1500 333mm/s	100	LPES15FT1	LPES30FT1	LPES150FT1	LPES300FT1	---
		200	LPES15FT2	LPES30FT2	LPES150FT2	LPES300FT2	LPES1500FT2
		300	LPES15FT3	LPES30FT3	LPES150FT3	LPES300FT3	LPES1500FT3
		400	---	---	LPES150FT4	LPES300FT4	LPES1500FT4
		500	---	---	LPES150FT5	LPES300FT5	LPES1500FT5
		600	---	---	LPES150FT6	LPES300FT6	LPES1500FT6
		800	---	---	---	---	LPES1500FT8
		1000	---	---	---	---	LPES1500FT10
