리니파워잭 JWB (볼 나사 타입)
- JWB(볼 나사 타입)는 중속 영역에 적합한 고성능의 스크류 잭입니다.
- 주요 구성 요소는 정밀 볼 나사와 고정밀 웜 기어입니다.
- 중속 영역의 용도용, 볼 나사의 사용에 의한 고효율, 긴 수명을 실현했습니다.
특징
-
· 고효율
볼 나사 때문에 효율이 좋고, 작은 구동원으로 큰 추력을 얻을 수 있습니다.
-
・더 빠른 속도
사다리꼴 나사 타입에 비해 나사의 효율 향상으로 무리없이 빠른 속도로 운전을 실현할 수 있습니다.
-
・긴 수명
신뢰성이 높은 볼 나사를 사용하고 있기 때문에, 주행 수명 예측이 가능 긴 수명입니다.
※셀프 락을 가지고 있지 않으므로 브레이크가 필요합니다.
기본형 사양 구조

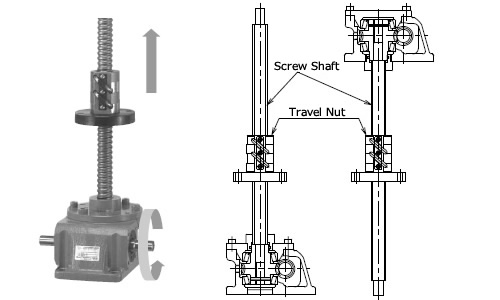

트래블링 너트 사양 구조
표준 기종 일람
・기본 용량
| 프레임 번호 | 기본 용량 kN{tf} | 웜 감속비 | |
|---|---|---|---|
| H | L | ||
| 005 | 4.90 {0.5} | 5 | 20 |
| 010 | 9.80 {1} | 5 | 20 |
| 025 | 24.5 {2.5} | 6 | 24 |
| 050 | 49.0 {5} | 6 | 24 |
| 100 | 98.0 {10} | 8 | 24 |
| 150 | 147 {15} | 8 | 24 |
| 200 | 196 {20} | 8 | 24 |
| 300 | 294 {30} | 10 2/3 | 32 |
| 500 | 490 {50} | 10 2/3 | 32 |
| 750 | 735 {75} | 10 2/3 | 32 |
| 1000 | 980 {100} | 12 | 30 |
・스트로크
| 프레임 번호 | 5 | 10 | 25 | 50 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 300 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 600 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 800 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1000 | △ | ○ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1200 | - | △ | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 1500 | - | - | △ | ○ | ○ | ○ | ○ | △ | △ | △ | △ |
| 2000 | - | - | - | △ | △ | △ | ○ | △ | △ | △ | △ |
- ○：표준품, △：수주 생산품, -표시는 사용 조건에 따라 제작합니다. 당사에 상담해 주십시오.
- 트래블링 너트 사양의 프레임 번호 JWB300 이상은 매번 제작됩니다.
- ※JWB750, 1000타입의 제작에는 사용조건의 확인이 필요합니다.
카탈로그 · 취급설명서
형번 표시 예
| JW | B | 050 | U | S | H | 10 | U |
| | 시리즈 이름 리니파워잭 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 기본 용량 005:4.90kN{0.5tf} 010:9.80kN{1tf} 025:24.5kN{2.5tf} 050:49.0kN{5tf} 100:98.0kN{10tf} 150:147kN{15tf} 200:196kN{20tf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 웜 감속비 L, H 실제 감속비는 상세 정보를 참조하십시오. |
| 칭호 스트로크 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm |
| 플랜지 장착 방향 ※표기법은 이동 너트 사양에만 필요합니다. |
| 나사 사양 S: 기본형 M: 회전방지 사양 R: 트래블링 너트 사양 |
|||||||
| 나사 종류 B: 볼 나사 |
설치 형상 U:오름 위용 D: 매달아용 |
||||||
■ 쯔바키형번내비
나사 종류
M: 사다리꼴 나사 타입입니다.
B: 볼 나사 타입입니다.
H: 하이리드 볼 나사 타입입니다.
기본 용량
잭 본체가 허용할 수 있는 기본 용량입니다.
설치 형상
U：본체 설치 베이스와 반대측에 나사 샤프트가 나오는 타입입니다.
D：본체 설치 베이스측에 나사 샤프트가 나오는 타입입니다.
나사 사양
S: 나사축이 이동하는 기본형입니다.
M: 나사 샤프트가 이동하는 기본형으로,
나사 샤프트에 회전 방지 기능을 부가하고 있습니다.
R: 나사 샤프트가 회전하고 너트가 이동하는 타입입니다.
웜 감속비
웜 감속기의 감속비입니다.
각 기종의 감속비값은 상세 정보를 참조하십시오.
스트로크
나사 샤프트 또는 트래블링 너트의 이동거리 입니다.
플랜지 장착 방향
트래블링 너트 타입의 경우, 장착 플랜지를 너트의 어느 쪽으로 할 것인지를 지정합니다.
U: 상단
D: 아래쪽
옵션 기호
J: 쟈바라 첨부입니다.
B : 막대 선단금구 부착입니다.
I：I형 선단금구 부착입니다.
M：테이블형 선단금구 입니다.
C: 클레비스 브래킷 포함입니다.
Y: 메카니컬 카운터가 있는 리미트 스위치입니다.
K2：스트로크 위치를 검출하는 마이크로 스위치를 2개 내장합니다.
K4: 스트로크 위치를 검출하는 4개의 마이크로 스위치를 내장합니다.
P: 스트로크 위치를 검출하는 전위차계를 내장합니다.
R: 스트로크의 이동 신호를 출력하는 로터리 엔코더 부착입니다.
E: 3상 브레이크 부착 모터 부착입니다.
전원은 200/200/220V 50/60/60Hz에 대응합니다.
EV: 3상 브레이크 부착 모터 부착입니다.
전원은 400/400/440V 50/60/60Hz에 대응합니다.
G1：삼상 브레이크 부착 기어 모터 부착으로 감속비는 1/5입니다.
전원은 200/200/220V 50/60/60Hz에 대응합니다.
G2：삼상 브레이크 부착 기어 모터 부착으로 감속비는 1/10입니다.
전원은 200/200/220V 50/60/60Hz에 대응합니다.
제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기
기본 용량 프레임 번호 「005」 4.90kN {0.5tf} (형번 JWB005~)
기본 용량 프레임 번호 「010」 9.80kN {1tf} (형번 JWB010 ~)
기본 용량 프레임 번호 「025」 24.5kN {2.5tf} (형번 JWB025~)
기본 용량 프레임 번호 「050」 49.0kN {5tf} (형번 JWB050 ~)
기본 용량 프레임번 『100』 98.0kN{10tf}(형번 JWB100~)
기본 용량 프레임 번호 『150』 147kN{15tf}(형번 JWB150~)
기본 용량 프레임 번호 「200」 196kN {20tf} (형번 JWB200 ~)
