리프트마스터 사다리꼴 나사 타입
- 사다리꼴 나사를 채용한 외팔보식 전동 리프터
- ・셀프락성
사다리꼴 나사는 계산상 셀프 락성을 가지고 있어 하중 유지를 기대할 수 있습니다.
진동・충격 등에 의해, 셀프 록이 효과가 없어지는 경우가 있기 때문에, 모터에는 브레이크 기구가 필요합니다.
당사 표준품에는 브레이크 모터를 채용하고 있습니다. - · 경제적
볼 나사 타입보다 경제적입니다. 미끄러짐 접촉의 사다리꼴 나사를 살려, 저속·저빈도의 용도에 적합합니다.
특징 및 구조 동영상 콘텐츠
채용의 장점
사양 (사다리꼴 나사 타입)
- ・승강 하중：4.90kN～9.80kN
- ・스트로크：400mm/1,500mm
- ・구동부：삼상 모터 부착
- ・속도：0.6～0.9m/min
허용 OHL 하중 곡선(워크 설치면 기준：외형도 참조)
카탈로그 · 취급설명서
짚 체인 기구와 나사 기구의 비교는 이쪽을 참조해 주세요
형번 표시
| LME | M | 0500 | S | 10 | G | E |
| | | 리프트마스터 |
| 나사형 M: 사다리꼴 나사 |
| 승강 하중 0500:4.90kN{500kgf} 1000:9.80kN{1000kgf} |
| 속도 S 각 기종의 속도는 제품 형번 일람표를 참조하십시오. |
| 스트로크 04:400mm 06:600mm 08:800mm 10:1000mm 12:1200mm 15:1500mm |
| 구동부 G：삼상 모터 부착 |
| 옵션 자세한 내용은 아래 참조 |
제품 형번 내비게이션
사용하는 나사의 종류입니다.
승강 하중
규정의 중심 위치에서 승강 가능한 하중입니다.
속도
승강 속도를 나타내는 기호입니다.
각 기종의 속도값은 상세 정보를 참조하십시오.
스트로크
승강할 수 있는 거리입니다.
구동부
G: 삼상 모터 부착입니다.
K: 서보 모터 부착입니다.
옵션 기호
J：개구부에 벨로우즈를 설치하는 사양입니다.
L1~L3: 위치 검출 센서를 1개에서 3개 추가합니다.
V: 전원의 전압이 배전압이 됩니다.
E: 모터 후면에 로터리 엔코더를 장착합니다.
D1~D3: 모터 설치 방향을 변경합니다.
D1：표준 설치 위치에 대해 90도 흔들림
D2：표준 설치 위치에 대해 180도 흔들림
D3：표준 설치 위치에 대해 270도 흔들림
제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다.
| 승강 하중 kN{kgf} |
스트로크 mm |
속도 S 0.72m/min(50Hz)・0.9m/min(60Hz) |
|---|---|---|
| 4.90 {500} | 400 | LMEM0500S04G |
| 600 | LMEM0500S06G | |
| 800 | LMEM0500S08G | |
| 1000 | LMEM0500S10G | |
| 1200 | LMEM0500S12G | |
| 1500 | LMEM0500S15G | |
| 9.80 {1000} | 400 | LMEM1000S04G |
| 600 | LMEM1000S06G | |
| 800 | LMEM1000S08G | |
| 1000 | LMEM1000S10G | |
| 1200 | LMEM1000S12G | |
| 1500 | LMEM1000S15G |
옵션
전면 쟈바라[옵션 기호:J]
・ 리프트마스터 전면에서 본체로의 분진 침입을 억제하기 위한 자바라입니다.
대응 스트로크：400mm～1,200mm까지
※1,200mm를 넘는 스트로크로 자바라 설치를 희망하시는 경우는, 상담해 주십시오.
※LME0200 시리즈・LME0500 시리즈 중, 스트로크가 800mm와 1,200mm인 경우에만,
전면 벨로우즈 설치 시의 유효 스트로크가 짧아집니다. 자세한 내용은 문의하십시오.
<설치 참고예>
치수는 문의해 주십시오.
[클릭으로 확대]
위치 검출 센서 추가［옵션 기호：L1～L3］
・표준품에 4개(S속만 2개)의 위치 검출 센서를 갖추고 있습니다만,
S속도만 3개까지, 그 이외의 속도에서는 1개의 센서 추가가 옵션의 대응 범위가 됩니다.
・옵션기호는 센서 1개 추가로 [L1], 2개 추가로 [L2], 3개 추가로 [L3]이 됩니다.
더 많은 센서 추가를 원하시면 상담해 주십시오.
대응 형번 L1 ：전표준 형번 품
L2, L3：LMEB0200S, LMEM0500S, LMEM1000S만
모터 전압 400V급［옵션 기호：V］
・구동용 모터의 전압을 400V급으로 변경합니다.
대응 형번：전표준 형번 품
로터리 엔코더 부착 [옵션 기호: E]
・3상 모터 부착 모터 반부하측 축단에 로터리 엔코더를 내장하여 모터의 회전 신호를 출력할 수 있게 됩니다.
대응 형번：3상 모터 부착 표준 형번 품
특징
・제어성
감속기로부터 오픈 콜렉터 출력 신호를 취출할 수 있으므로, 다양한 운전이 가능하게 됩니다.
・컴팩트
모터 축과 로터리 엔코더를 커플링으로 연결할 필요가 없습니다.
· 비용 절감
기존의 별도 배치와 비교해 커플링 베이스 플레이트나 레벨 맞추기 작업이 불필요합니다.
로터리 엔코더부 사양
| 전원 전압 | DC4.5～30V |
|---|---|
| 펄스 수 | 100 |
| 출력 형태 | 오픈 콜렉터 출력(NPN형) 6개 AB90° 위상차 신호 +Z 원점 신호 |
| 출력 회로 |
|
| 소비 전류 | 30mA 이하 |
| 출력 전압 | 0.5V 이하(최대인입시) |
| 최대 흡입전류 | 40mA MAX |
| 신호 상승 하강 시간 |
1μs 이하 |
| 최대 응답 주파수 | 240kHz |
| 출력 회로 내압 | 50V MAX |
| 케이블 길이 | 0.5m 커넥터 부착 (히로세 전기 (주) 제조 DF3-6S-2C) |
| 진동 | 4.9m/s 2 {0.5G} 이하 (20~50Hz) |
구조·치수(로터리 엔코더 설치부)
[클릭으로 확대]
결선표
| 핀 No. | 칼라 | 연결 |
|---|---|---|
| 1 | 레드 | 전원 |
| 2 | 블랙 | 0V 공통 |
| 3 | 블루 | 신호 A |
| 4 | 화이트 | 신호 B |
| 5 | 노랑 | 신호 Z |
| 6 | 블랙 | 실드 |

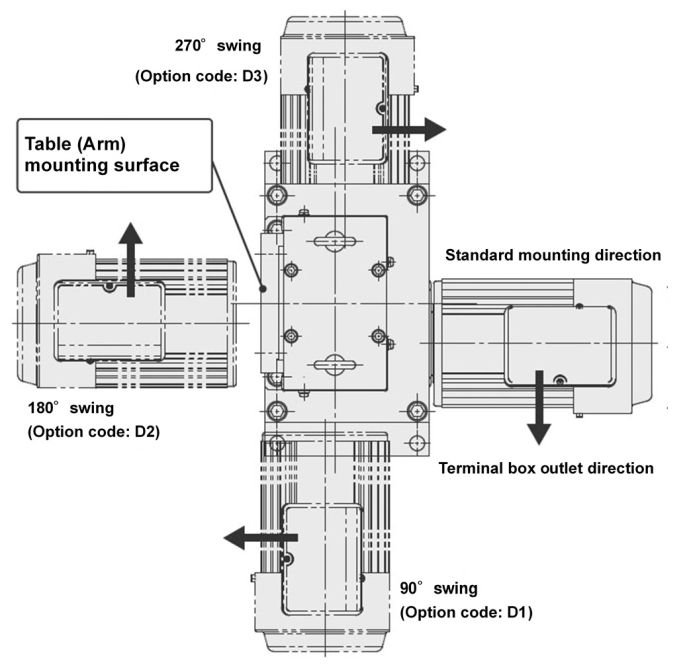

모터 설치 방향 변경［옵션 기호：D1～D3］
・장치의 설치 장소나 워크의 설치, 반송물의 인도 방향 등에 따라 모터의 설치 방향을 바꿀 수 있습니다.
※모터의 설치 방향과 스트로크에 의해 전고 치수가 변경되는 경우가 있습니다.
※아래의 도면・치수표는 3상 모터 부착의 사양에 대해 게재하고 있습니다. 서보 모터 부착도 옵션 대응하므로 상담해 주십시오.
대응 형번：전표준 형번 품
[클릭으로 확대]

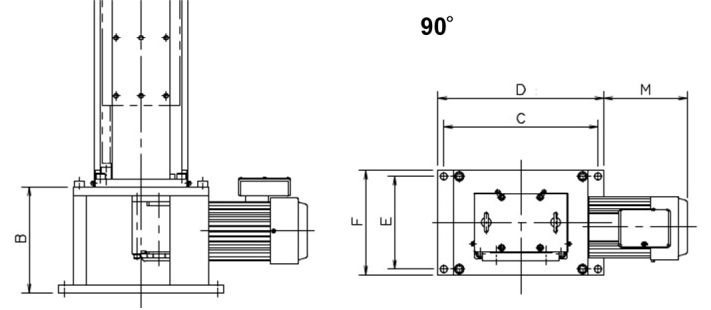

D1：모터 설치 방향 변경 90도 흔들림
D2：모터 설치 방향 변경 180도 흔들림

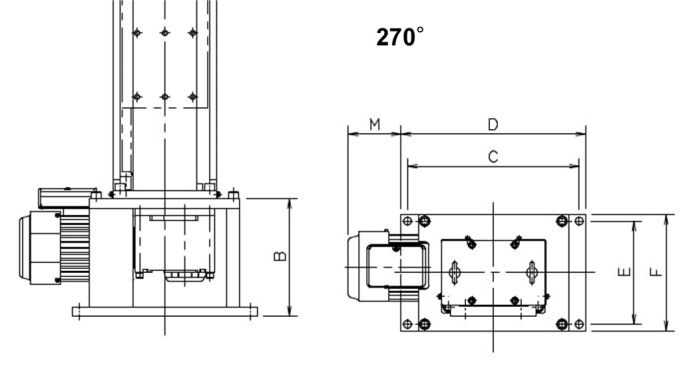

D3：모터 설치 방향 변경 270도 흔들림
| D1: 90도 흔들림 | D2: 180도 흔들림 | D3: 270도 흔들림 |
|---|---|---|
|
[클릭으로 확대] |
[클릭으로 확대] |
[클릭으로 확대] |
| 모델 | 모터 용량 kW |
모터 설치 방향 표준 | D1: 90도 흔들림 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | C | D | E | F | M | B | C | D | E | F | M | ||
| 0200S | 0.1 | - | 250 | 280 | 170 | 200 | 141 | - | 250 | 280 | 170 | 200 | 154 |
| 0200H | 0.4 | 245 | 340 | 370 | 193 | 245 | 340 | 370 | 190 | 220 | 160 | ||
| 0500S | 0.4 | ||||||||||||
| 0500H | 0.75 | 270 | 270 | 210 | 240 | 237 | |||||||
| 0500U | 1.5 | 273 | 400 | 430 | 200 | 230 | 369 | 318 | 400 | 430 | 255 | 285 | 283 |
| 1000S | 0.75 | 250 | 273 | 240 | 270 | 217 | |||||||
| 1000H | 1.5 | 368.5 | 318 | 255 | 285 | 293 | |||||||
| 1000U | 2.2 | 407 | 343 | ||||||||||
| 모델 | 모터 용량 kW |
모터 설치 방향 표준 | D2: 180도 흔들림 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | C | D | E | F | M | B | C | D | E | F | M | ||
| 0200S | 0.1 | - | 250 | 280 | 170 | 200 | 141 | - | 250 | 280 | 170 | 200 | 172 |
| 0200H | 0.4 | 245 | 340 | 370 | 193 | 245 | 340 | 370 | 223 | ||||
| 0500S | 0.4 | ||||||||||||
| 0500H | 0.75 | 270 | 265 | 300 | |||||||||
| 0500U | 1.5 | 273 | 400 | 430 | 200 | 230 | 369 | 273 | 400 | 430 | 200 | 230 | 366 |
| 1000S | 0.75 | 250 | 290 | ||||||||||
| 1000H | 1.5 | 368.5 | 366 | ||||||||||
| 1000U | 2.2 | 407 | 416 | ||||||||||
| 모델 | 모터 용량 kW |
모터 설치 방향 표준 | D3: 270도 흔들림 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | C | D | E | F | M | B | C | D | E | F | M | ||
| 0200S | 0.1 | - | 250 | 280 | 170 | 200 | 141 | - | 250 | 280 | 170 | 200 | 80 |
| 0200H | 0.4 | 245 | 340 | 370 | 193 | 245 | 340 | 370 | 190 | 220 | 86 | ||
| 0500S | 0.4 | ||||||||||||
| 0500H | 0.75 | 270 | 270 | 210 | 240 | 163 | |||||||
| 0500U | 1.5 | 273 | 400 | 430 | 200 | 230 | 369 | 318 | 400 | 430 | 255 | 285 | 209 |
| 1000S | 0.75 | 250 | 273 | 240 | 270 | 123 | |||||||
| 1000H | 1.5 | 368.5 | 318 | 255 | 285 | 199 | |||||||
| 1000U | 2.2 | 407 | 249 | ||||||||||
선정
사용조건・희망조건에 해당하는 리프터를 담당자가 선정합니다.
이 페이지 상단의 "선정계산 "탭을 클릭하십시오.
특수사양품

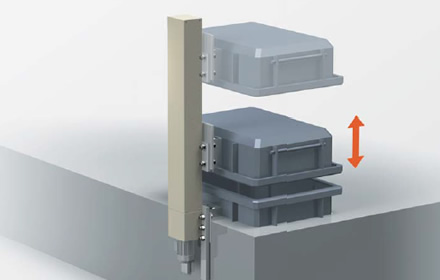

벽 설치 사양
리프트마스터가 바닥면 설치할 수 없는 경우에는 벽 설치 사양에도 대응 가능합니다. 견고한 장치 프레임 측면 등을 유효 활용하여 공간 절약화를 도모할 수 있습니다.

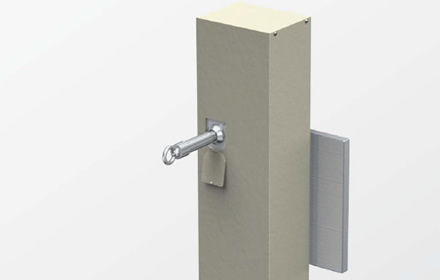

낙하 방지 사양
리프트마스터에 수동식의 낙하 방지 핀을 설치하는 것으로 낙하 방지에 대응합니다.

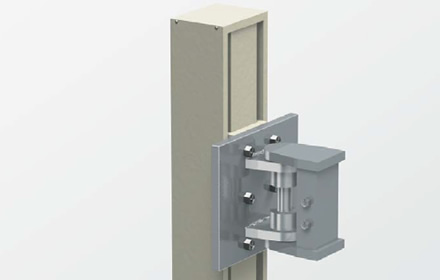

선회축 사양
워크 설치부에 수동식 선회 기구를 설치합니다.

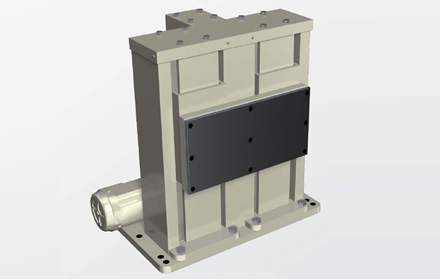

저상 사양
스페이스의 문제로 리프트마스터를 설치할 수 없는 경우에도, 높이를 억제한 사양으로 대응 가능합니다.

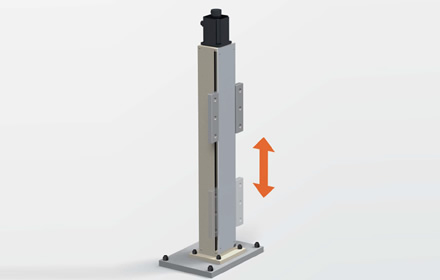

고속 사양
MAX 500mm/s의 고속 사양입니다. 모터는 서보 모터를 지급하십시오. 자세한 내용은 당사에 문의하십시오. ※300mm/sec까지의 고속 사양은 인버터 제어에 의해 범용 모터로 운전이 가능합니다.
방진 방적 사양
방진 성능, 방적 성능을 갖춘 리프트마스터 입니다. 절삭유나 쿨런트 등의 비산하는 분위기에도 대응 가능합니다. ※옥외 사양이 아닙니다.

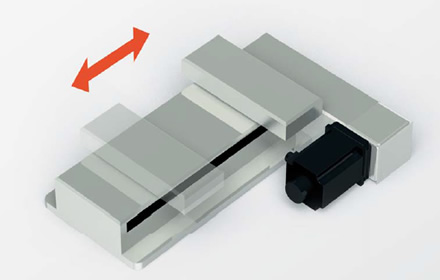

수평 반송 기구
수평 반송의 리프트마스터도 제작 가능합니다.

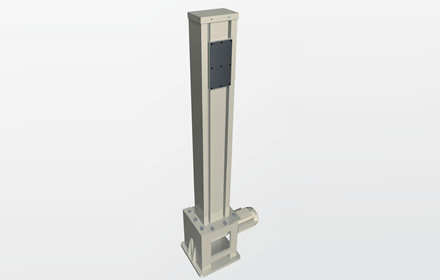

고강성 사양
승강시의 흔들림이나, 정지시의 휨등이 문제가 되는 경우에는, 지주 본체를 강화한 사양으로 대응 가능합니다.

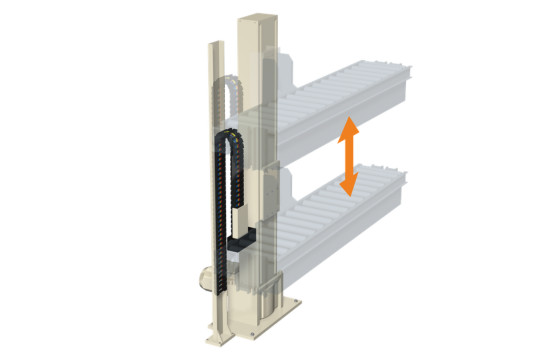

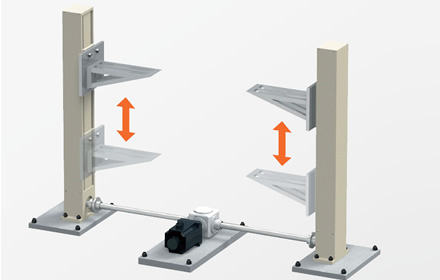

라인 샤프트 동기 타입
리프트마스터를 쯔바키제의 엑트플렉스 커플링, 마이터기어박스와 연결하여 동기 운전을 가능하게 합니다. 기어 모터 포함하여 사용 조건에 맞는 시스템을 제공합니다.
