제품정보　기계식 과부하 보호 기기

부하가 설정치 이상으로 오르면 볼이 포켓에서 튀어나와 공전(트립)하는 볼식의 쇼크 가드, 마찰력 이상의 부하가 가해지면 슬립하는 마찰 토크리미터, 연속 슬립에 적합한 슬립 클러치 & 브레이크의 토크키퍼 미니키퍼를 라인업하고 있습니다.

목차

기계식 과부하 보호 기기 관련 정보

기계식 과부하 보호 기기의 종류

볼식 (쇼크 가드 ​)

공을 통해 동력을 전달합니다.

부하가 설정치 이상으로 올라가면 볼이 포켓에서 튀어나와 공전(트립)하기 때문에 동력이 차단됩니다.

과부하가 제거되면 자동 복귀 또는 수동 복귀하여 반복적인 트립 정밀도도 높습니다.

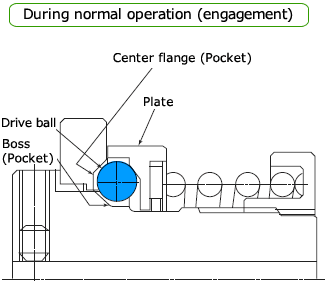

공식

[클릭으로 확대]

마찰식 (토크리미터, 토크키퍼, 미니키퍼)

마찰력을 이용하여 동력을 전달합니다.

마찰력보다 큰 하중이 가해지면 장치가 미끄러지면서 전원이 차단됩니다.

과부하가 해소되면 자동으로 재설정되지만, 정확한 트립 위치로 돌아갈 수는 없습니다.

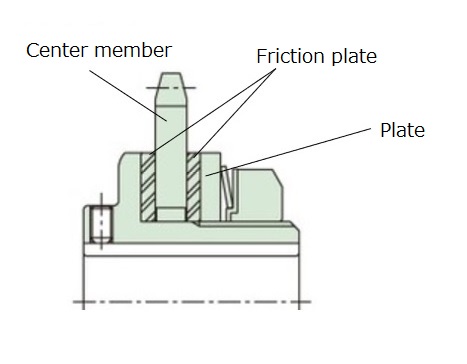

마찰식

[클릭으로 확대]

전단핀 과의 차이

전단핀에 의한 보호 방식에서는 하중이 증대하여 핀의 강도를 넘으면 핀이 부러지고 토크가 차단됩니다.

저렴하지만 자동 복귀 불가능하며 핀 교체 작업이 필요합니다. 설정 토크의 조정도 할 수 없습니다.

쯔바키의 기계식 과부하 보호 기기는 어떠한 방식으로도 자동 복귀가 가능하여 메인터넌스 공수를 삭감할 수 있습니다.

동력을 차단하는 토크의 설정을 무단계로 할 수 있으므로, 장치에 맞춘 조정이 가능합니다.

쯔바키 기계식 과부하 보호 기기의 변형


쇼크 가드
TGB 시리즈 TGE 시리즈 TGF 시리즈 TGX 시리즈 TGM 시리즈 TGK 시리즈 TGH 시리즈
소형 사이즈
(TGB08~16)		 중형 사이즈
(TGB20~70)		 대형 사이즈
(TGB90~130)		 스프로킷 부착
(TGB20~70)
토크 범위
[N·m]		 0.3～11 9.8～1080 441～7150 9.8～1080 1.0～700 6.0～4900 1.5～784 0.6～1060 15～392 32～5050
축 구멍 가공 범위
[mm]		 6～16 10～70 44～130 10～70 12～50 10～90 9～70 10～60 10～45 12～125
반복 작동
토크 정밀도		 ±10% ±10% ±10% ±10% ±5% ±5% ±5% ±5% ±5% ±5%
백래시 없음 작은 작은 작은 작은 극소 없음 없음 극소 작은
복귀 방법 자동 자동 자동 자동 자동 자동 자동 자동 자동 수동
과부하 검출 TG 센서 TG 센서 TG 센서 TG 센서 TG 센서 TG 센서 TG 센서 한계
스위치		 한계
스위치		 TG 센서
토크 눈금 있음 있음 있음 있음 없음 있음 있음 있음 없음※1 없음
외관 제품 사진 제품 사진 제품 사진 제품 사진 제품 사진 제품 사진 제품 사진 제품 사진 제품 사진 제품 사진

※1 레귤레이터의 압력조절로 토크조절할 수 있습니다.


토크리미터 토크키퍼 미니키퍼
TL TFK MK
토크 범위 1.0～9310
[N・m]		 0.6～650
[N・m]		 1.96～39.2
[N・cm]
축 구멍 가공 범위
[mm]		 9～130 9～64 8・10・12
백래시 무※2 무※2 무※2
복귀 방법 자동 자동 자동
과부하 검출 근접 스위치
타코미터		 ― ―
토크 눈금 없음 있음 있음
외관 제품 사진 제품 사진 제품 사진

※2 일방향 운전 시에만 됩니다.

기계식 과부하 보호 기기 제품 목록

토크키퍼 미니키퍼

마찰판에 파인 케미컬을 채용한, 연속 슬립 가능한 슬리핑&브레이크입니다.
내마모성 중시의 설계에 더해, 토크 눈금의 채용, 경량화 등 사용 용이성도 추궁했습니다.

토크키퍼

형번 TFK～

제품 상세 정보에

제품정보는 이쪽

쯔바키 독자적인 슬리핑 클러치 & 브레이크

  • ・마찰판에 파인 케미컬을 채용하고 있어 긴 수명을 기대할 수 있습니다.
  • ・토크 변동이 적고, 매끄러운 슬립 토크를 전달
  • ・고빈도의 반복 슬립에도 안정적으로 토크 전달합니다.
  • ・커플링 타입도 대응 가능
설정 토크 범위

0.6～650 N・m

백래시

없음
(단방향 운전시에만)

미니키퍼

형번 MK～

제품 상세 정보에

제품정보는 이쪽

초소형 슬리핑 클러치 & 브레이크

  • ・ 엔지니어링 플라스틱 재를 전면 채용하는 것으로, 초경량・콤팩트화를 실현했습니다.
  • ・마찰면에 파인 케미컬을 채용. 긴 수명으로 안정된 슬립 토크, 정확한 토크 재현성을 실현했습니다.
설정 토크 범위

1.96～39.2 N・cm

백래시

없음
(단방향 운전시에만)
