쇼크 모니터 TSM4000M1 시리즈
- 공작기계용 접촉 검지형
- 무부하 운전 상태를 부하 0%로 자동 또는 외부 입력으로 오프셋하여 미소한 부하 변화를 확실히 신속하게 검출하는 타입입니다.
특징
- ・무부하 시의 전력을 0%로 자동 오프셋하므로, 툴과 워크 접촉시의 미소한 전력 변화를 고정밀도로 검출할 수 있습니다.
(OUT1과 OUT2의 두 가지 출력이 있습니다.) - ・OUT3은 오프셋하지 않는 값으로 절대치 감시가 가능합니다.
- ・검출 레벨은 OUT1, OUT2, OUT3을 세트로 최대 8종류까지 외부에서 전환 가능하므로, 숫돌이나 워크의 변경에 대응할 수 있습니다.

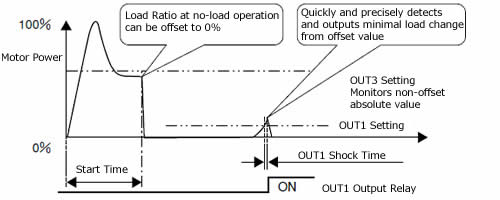

TSM4000M1의 기본 동작
카탈로그 · 취급설명서

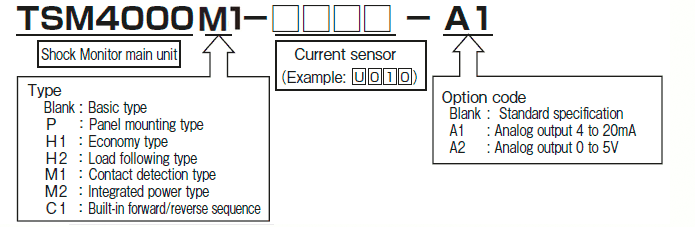

제품 형번
※ 형번 클릭으로 상세 정보를 표시합니다.
| 표준형 본체 및 전류 센서 |
패널 장착형 본체 및 전류 센서 |
본체만 | 패널 설치용 브래킷 | 전류 센서 | 센서용 케이블 |
배전 저항기 | I/O 케이블 |
|---|---|---|---|---|---|---|---|
| TSM4000-U010 | TSM4000P-U010 | TSM4000M1 | TSM4-PL1 | TSM-U010 | TSM4-S01
TSM4-S03 TSM4-S05 TSM4-S10 TSM4-S20 TSM4-S30 |
TSM4-PR1 | TSM4-C01
TSM4-C03 |
| TSM4000-U050 | TSM4000P-U050 | TSM-U050 | |||||
| TSM4000-U100 | TSM4000P-U100 | TSM-U100 | |||||
| TSM4000-U150 | TSM4000P-U150 | TSM-U150 | |||||
| TSM4000-U200 | TSM4000P-U200 | TSM-U200 | |||||
| TSM4000-M300 | TSM4000P-M300 | TSM-M300 | |||||
| TSM4000-M400 | TSM4000P-M400 | TSM-M400 | |||||
| TSM4000-M600 | TSM4000P-M600 | TSM-M600 | |||||
| TSM4000-M800 | TSM4000P-M800 | TSM-M800 |
