쇼크 릴레이 ​ SB 시리즈

제품 사진
  • 자기 유지 타입과 자동 복귀 타입이 하나가 되어 더욱 사용하기 쉬워졌습니다.
  • CPU를 탑재하여 안정된 전류 검출을 실현합니다.
  • 쇼크 릴레이 SS/SA 시리즈의 후계 기종입니다.
  • CE 마킹, cUL, CCC 인증 제품

표준 기종

형번  CT 일체형 외부 CT 설치형
TSBSB05 TSBSB10 TSBSB30 TSBSB60 TSBSB100 TSBSB200 TSBSB300
전류 설정 범위 0.5～6A 1～12A 3～30A 5～60A 10～100A 20～200A 30～300A
모터 200V CT 관통수 4 0.1kW - - - - - -
3 0.2kW - - - - - -
2 0.4kW - - - - - -
1 0.75kW 1.5kW, 2.2kW 3.7kW, 5.5kW 7.5kW, 11kW 15kW, 18.5kW 22kW, 30kW, 37kW 45kW, 55kW, 75kW
400V 4 0.2kW - - - - - -
3 0.4kW - - - - - -
2 0.75kW - - - - - -
1 1.5kW, 2.2kW 3.7kW 5.5kW, 7.5kW, 11kW 15kW, 18.5kW, 22kW 30kW, 37kW, 45kW 55kW, 75kW, 90kW 192kW, 254kW

특징

  • ・출력 릴레이의 자기 유지와 자동 복귀가 선택 가능
  • ・CT 일체형으로 컴팩트：
    *TSBSB100/TSBSB200/TSBSB300은 외부 CT 설치형입니다.
  • ・폭넓은 전원에 대응：
    표준품으로 AC/DC24~240V까지 대응 가능합니다.
  • · 안정된 전류 감지:
    CPU 탑재의 디지털 회로를 사용해, 한층 더 전류 검출이 안정되었습니다.
  • ・CE 마킹, cUL, CCC 인증품, RoHS 지령 적합품입니다.

쇼크 릴레이 TSBSB 시리즈의 용도 예

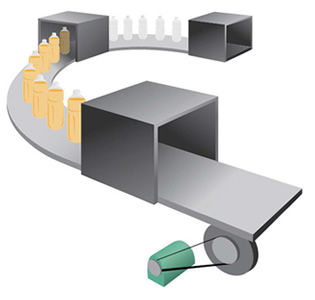

포장기의 물림 감지

커터부의 파손을 방지

포장기의 물림 감지

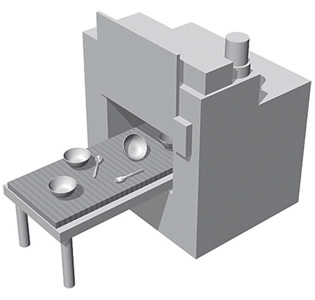

세척기의 과부하 보호

제어반 내에 수납해, 물을 사용하는 기계에도 사용 가능

세척기의 과부하 보호

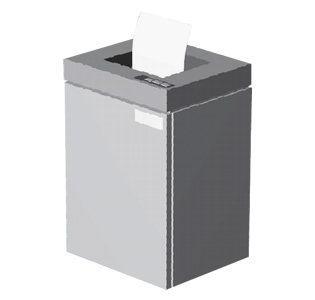

슈레더

부하가 무거워지면 일시정지

슈레더

그 밖에도 다양한 어플리케이션에서 사용할 수 있습니다.

  • ・승강장치
  • ・칩 컨베이어
  • ・스크류 컨베이어
  • · 교반기
  • ・수처리 설비
  • · 음식물 쓰레기 처리기
  • · 피더
  • · 식품 기계 등

카탈로그 · 취급설명서

제품 형번

CT 일체형 CT 외부 설치형
TSBSB05 TSBSB100
TSBSB10 TSBSB200
TSBSB30 TSBSB300
TSBSB60

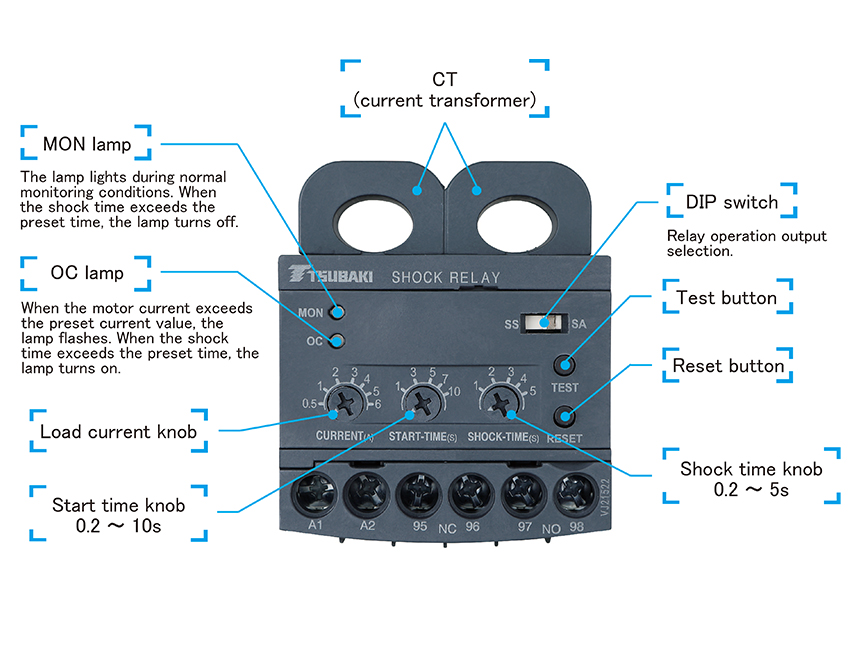

각부 명칭과 기능

각부 명칭과 기능
