엑트플렉스 커플링 NER 시리즈 (디스크 커플링)
- 발군에 대용량으로 컴팩트한 플렉스 커플링입니다.
- NER 시리즈는 신개발의 디스크와 볼트의 최적화로 압도적인 토크업과 컴팩트화를 실현한 엑트플렉스 커플링의 신작입니다.
- ・적용 축경：Φ25mm～Φ145mm
- ・토크 범위：590～8500N・m
【NER 특설 페이지】
특징
-
・큰 전달력
새로운 디스크 형상으로 기존 시리즈에 비해 대폭적인 토크업을 실현했습니다.
-
・발군의 취급성

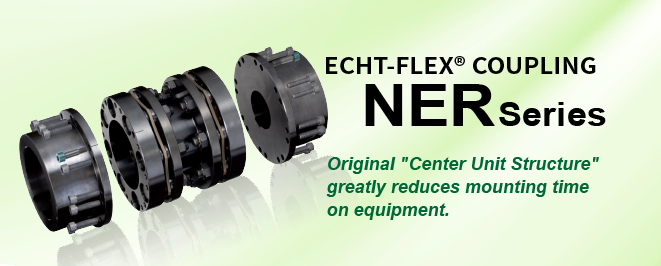

디스크 스페이서를 일체화한 독자적인 센터 유닛 구조에 의해, 현장에서의 번거로운 디스크 조립 작업이 불필요하게 되었습니다.
설치 분리는 센터 유닛과 허브 사이의 볼트 탈착만 가능합니다.
-
・대축 홀 직경에 대응
센터 유니트의 채용에 의해, 종래 시리즈에 비해 최대축 구멍 직경이 크게 취할 수 있습니다.
-
・폭넓은 옵션 대응
CFRP(탄소 섬유 강화 플라스틱)제 스페이서나 파워록 으로의 축 체결, 플랜지 설치 등 폭넓은 조합이 가능합니다.
-
・논백래시 ・무윤활 ・수명
백래시가 없고 비틀림 강성이 높기 때문에 서보 모터에 의한 위치 결정 장치에 적합합니다.
또한 슬라이딩 부분이 없기 때문에 윤활유가 필요하지 않습니다.
구색
・단 배달 축 구멍 직경의 조합에 의해 최단 5일로 대응 가능합니다. 단 배달 대응 범위는 아래와 같은 형번 표시예의 항목을 참조해 주십시오.
| 형번 | 허용 토크 N·m |
키 홈 축 구멍 직경 범위 |
|---|---|---|
| NER59W | 590 | Φ25～Φ65 (Φ61) |
| NER93W | 930 | Φ40～Φ85 (Φ80) |
| NER230W | 2300 | Φ50～Φ90 (Φ84) |
| NER360W | 3600 | Φ60～Φ105 (Φ99) |
| NER630W | 6300 | Φ80～Φ125 (Φ119) |
| NER850W | 8500 | Φ100～Φ145 (Φ139) |
※( )부는 구 JIS 가공시의 최대축 홀 직경입니다.
축 체결 방식
・키 체결
※ 파워록 KE 시리즈 등과의 조합도 가능합니다. 당사에 문의해 주십시오.
롱 스페이서
-
・허브 단면간 거리(J치수) 최대 6m까지 대응
원하는 치수로 제작 가능합니다.
-
・플로팅 샤프트에서 사용 가능
장치 사이에 거리가 있는 경우 플로팅 샤프트에서 사용할 수 있습니다.
-
・컴포지트제 스페이서
경량으로 내식성이 뛰어난 CFRP(탄소 섬유 강화 플라스틱)제 롱 스페이서를 준비하고 있습니다.
자세한 내용은 당사에 문의하십시오.
-
※롱 스페이서 타입의 회전 한계
긴 스페이서 타입을 고속으로 사용하는 경우 공진점을 피하기 위해 회전 속도를 확인해야 합니다.
선정 시, 각 형번에 있어서의 J치수, 회전속도가 한계내에 있는지 확인해 주십시오.
사용 회전속도가 기재된 수치를 초과할 때는 형번을 올려 선정할 필요가 있습니다.
아래 표의 수치 범위외의 경우나 형번 업을 할 수 없는 때는, 대책으로서 스페이서 중량을 늘린 「롱 스페이서 고속 사양」이 제작 가능합니다.
당사에 문의하십시오.
한계 롱 스페이서 길이 일람(J치수)
단위:mm
| 형번 | 사용 회전 속도 (r/min) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3600 | 2000 | 1800 | 1500 | 1200 | 1000 | 900 | 750 | 720 | 600 | 500 | 400 | 300 | 200 | 150 | |
| NER59W | 1470 | 1960 | 2070 | 2260 | 2520 | 2750 | 2900 | 3170 | 3240 | 3540 | 3870 | 4330 | 4990 | - | - |
| NER93W | 1600 | 2130 | 2240 | 2450 | 2730 | 2980 | 3140 | 3440 | 3510 | 3840 | 4200 | 4690 | 5400 | - | - |
| NER230W | 1930 | 2560 | 2700 | 2950 | 3290 | 3590 | 3790 | 4140 | 4220 | 4620 | 5060 | 5650 | - | - | - |
| NER360W | 2080 | 2760 | 2910 | 3180 | 3540 | 3870 | 4080 | 4460 | 4550 | 4980 | 5440 | - | - | - | - |
| NER630W | 2230 | 2960 | 3110 | 3400 | 3790 | 4140 | 4360 | 4770 | 4870 | 5330 | - | - | - | - | - |
| NER850W | 2240 | 2970 | 3120 | 3410 | 3800 | 4160 | 4380 | 4780 | 4880 | 5340 | - | - | - | - | - |
구조·재질
카탈로그 · 취급설명서
형번 표시 예
| NER230 | W | - | AF70PD1 | X | AG80JD2 | - | J | 1234 |
| | 사이즈 |
｜ ｜ ｜ |
| 왼쪽 허브 기호 |
| 오른쪽 허브 기호 |
｜ ｜ ｜ |
| J치수 |
|||
| 유형 W: 스페이서 타입 |
롱 스페이서 J: 롱 스페이서 롱 스페이서는 카탈로그를 참조하십시오. |
|||||||

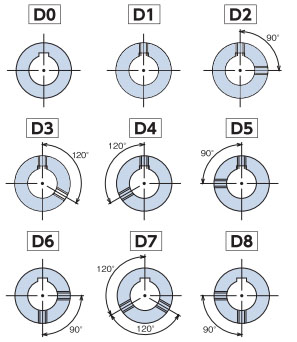

| 허브 모양 | 축 구멍 지름 공차 | 축 구멍 지름 | 키 홈 공차 | 멈춤 나사 위치 |
|---|---|---|---|---|
| A | F | 70 | P | D1 |
| A | G | 80 | J | D2 |
| A:標準ハブ | F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
축 구멍 직경은 1mm 단위입니다 |
J:신 JIS Js9 P:신 JIS P9 F: 구 JIS F7 E: 구 JIS E9 |
