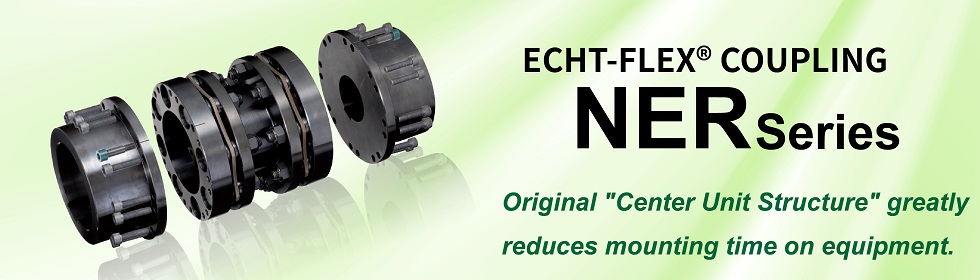

조립 시간을 대폭 단축 엑트플렉스 ® 커플링 NER 시리즈
디스크부의 조립은 불필요, 메인터넌스시에도 디스크 교환 불필요

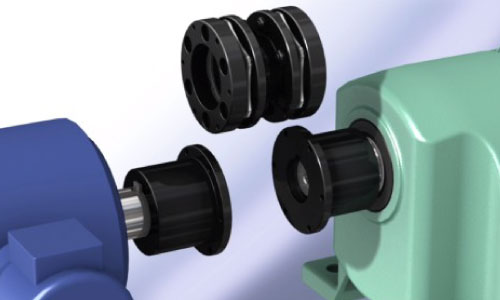

츠바키 독자적인 센터 유닛 구조
종래의 디스크 커플링은, 디스크 부분을 유저로 조립할 필요가 있었습니다만, NER 시리즈는, 디스크, 스페이서, 플랜지를 일체화한 센터 유닛 구조를 채용하고 있어, 조립이 끝난 상태로 출하되기 때문에, 유저로의 조립이 불필요합니다.
장점
- ・현장에서의 디스크 조립이 불필요.
- ・ 소형의 토크 렌치로 체결 가능.
- ・와셔 넣어 실수나 부품의 분실이 없어져
여분의 공수를 줄일 수 있다. - · 큰 축 구멍 직경에 대응할 수 있다.
- ・장치 메인터넌스시에도 디스크부를 분해하지 않고
탈착 가능.

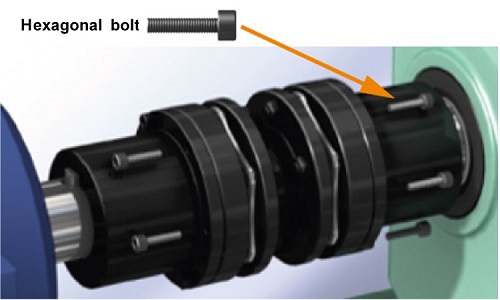

돌출 후에는 볼트를 조이는 것만으로 체결이 완료됩니다.
※토크 렌치에 의한 토크 관리가 필요합니다.
엑트플렉스 NER 시리즈의 구조 동영상 콘텐츠
NER 시리즈와 기존 제품의 조립 작업 비교 동영상

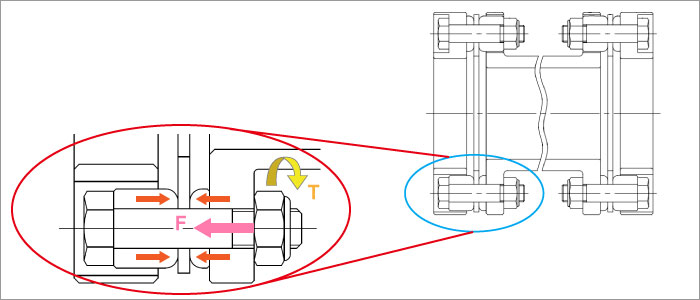

NER 시리즈에서의 토크 전달의 메커니즘
마찰력에 의해 토크를 전달
U너트 체결에 의해 볼트에 축력을 발생시켜 허브와 와셔 디스크 사이의 마찰력으로 토크 전달을 실시합니다.
접동부가 없기 때문에 장수명으로 사용하실 수 있습니다.
유지보수 시 디스크를 교체할 필요가 없습니다.
관련 상품의 안내

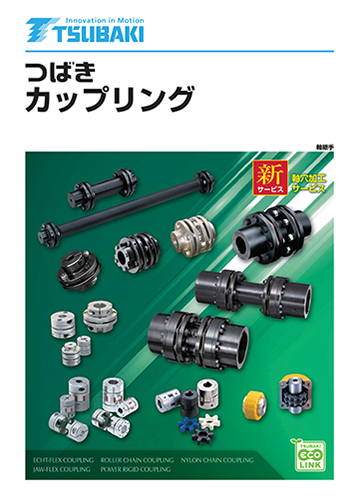

커플링 카탈로그
디스크형 커플링을 비롯해, 쯔바키의 모든 커플링을 게재한 카탈로그입니다.
(2021.08.01)
쯔바키 커플링은 범용 용도에서 서보 모터에 의한 고정밀도 용도까지 폭넓은 요구에 대응합니다.

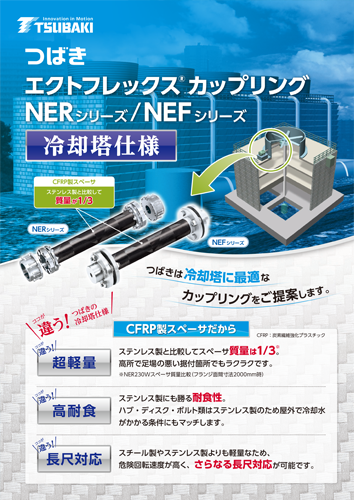

NER/NEF 시리즈 냉각탑 사양 리플릿
NER/NEF 시리즈 냉각탑 사양을 소개한 리플릿을 발행했습니다.
(2021.10.01)
신소재인 CFRP를 이용한 경량화나, 냉각수에 대한 내환경 성능을 향상시킨 사양을 제안합니다.

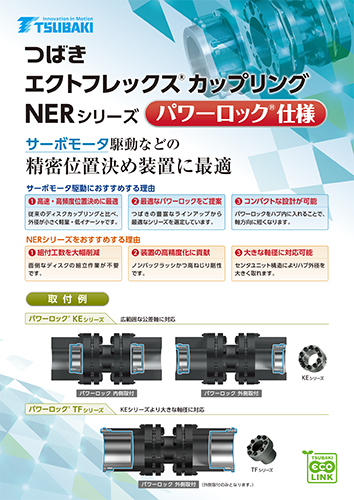

NER 시리즈 파워록 사양 리플릿
