엑트플렉스 <sup></sup> 커플링 NEF 시리즈 (디스크 커플링)
- 풍부한 라인업을 자랑하는, 디스크 커플링의 결정판입니다.
- 디스크 형상은 유한 요소법(FEM)을 사용하여 최적으로 설계되어 안정적인 토크 전달과 정렬 불량 흡수를 보장하는 동시에 고정밀 위치 지정 및 무윤활과 같은 탁월한 기능을 제공합니다.
- 축 체결 방법의 바리에이션도 풍부하고, 내환경 사양도 라인 업하고 있습니다.
- ・토크 범위：19.6～6860N・m/적용 축경：Φ9mm～Φ130mm
특징
- ・접동부가 없기 때문에 무윤활로 장기간 사용하실 수 있습니다.
- ・높은 비틀림 강성: 높은 비틀림 강성과 뛰어난 플렉시블성을 겸비하고 있습니다.
- ・내환경 사양도 대응 가능：스테인리스 사양, 무전해 니켈 도금 사양도 제작 가능합니다.
- ・축 체결 방식：풍부하게 라인 업하고 있습니다. 자세한 내용은 아래 2항을 참조하십시오.
- ・롱 스페이서 타입도 구색：마이터기어박스 와의 조합에 의한 라인 샤프트 드라이브에 적합합니다. 재고 롱 스페이서도 구색입니다.
축과의 체결 방법
-
-
・키 체결：적용 범위 NEF02～NEF700
일반적인 키에 의한 체결 방식입니다. 신 JIS 키 보통형의 표준 축 구멍 가공 완료품을 준비하고 있으므로, 단 배달로 납입하겠습니다.
-
-
-
・테이퍼 록 체결 (논백래시) ：적용 범위 NEF04～NEF25
전용 테이퍼 록 허브의 채용에 의해, 고토크와 컴팩트함을 양립시킨, 마찰 체결 방식입니다.
서보 모터 구동에 최적입니다.
-
-
-
・클램프 체결(논백래시) ：적용 범위 NEF02～NEF45
한 허브 당 하나의 볼트로 마찰 체결이 가능합니다. 또한 축과 직각 방법에서 볼트를 조이므로 축 방향의 공간을 줄일 수 있습니다.
-
-
-
・ 파워록 록 체결(논백래시) ：적용 범위 NEF04～NEF25
파워록 EL 시리즈와 가압 플랜지를 조합한 마찰 체결 방식입니다. 다른 시리즈의 파워록 과의 조합도 가능하므로,
당사에 상담해 주십시오.
-

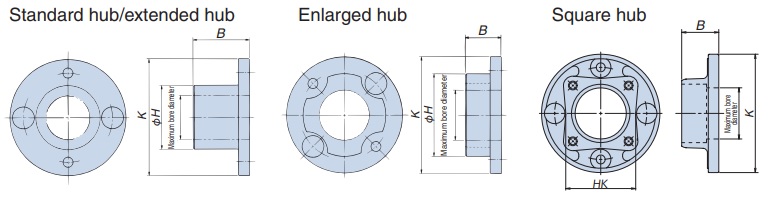

허브의 종류
-
· 표준 허브
일반적으로 적용되는 표준 허브입니다.
-
・ 확장 허브
전동 능력상은 충분히 여유가 있음에도 불구하고, 축경이 표준 허브의 최대 축 구멍 직경을 넘고 있는 경우, 아래 그림의 보스 직경 H를 크게 한 확장 허브를 사용하면, 사이즈 업하지 않고 사용
-
· 연장 허브
표준 허브에서는 키면압이 너무 높은 경우, 아래 그림의 허브 길이 B를 연장한 연장 허브를 사용하면 키면압을 낮출 수 있습니다.
-
・ 각 허브
파워록 EL 시리즈와 가압 플랜지를 조합하여 사용하는 타입입니다. 가압 볼트용 탭이 가공 가공이 끝난 상태입니다.
사이즈 일람
| 형번 | 허용 토크 N·m |
키 홈 축 구멍 직경 범위 | 형번 | 허용 토크 N·m |
키 홈 축 구멍 직경 범위 | ||
|---|---|---|---|---|---|---|---|
| 표준, 연장 허브 | 확장 허브 | 표준, 연장 허브 | 확장 허브 | ||||
| NEF02 | 19.6 | Φ9～Φ20 | Φ21～Φ25 | NEF80 | 784 | Φ17～Φ60 | Φ61～Φ70 |
| NEF04 | 39.2 | Φ9～Φ23 | Φ24～Φ29 | NEF130 | 1270 | Φ28～Φ74 | Φ75～Φ80 |
| NEF10 | 98 | Φ11～Φ32 | Φ33～Φ40 | NEF210 | 2060 | Φ28～Φ83 | Φ84～Φ90 |
| NEF18 | 176 | Φ14～Φ35 | Φ36～Φ42 | NEF340 | 3330 | Φ46～Φ95 | Φ96～Φ110 |
| NEF25 | 245 | Φ16～Φ42 | Φ43～Φ48 | NEF540 | 5290 | Φ52～Φ109 | Φ110～Φ120 |
| NEF45 | 441 | Φ16～Φ50 | Φ51～Φ60 | NEF700 | 6860 | Φ52～Φ118 | Φ119～Φ130 |

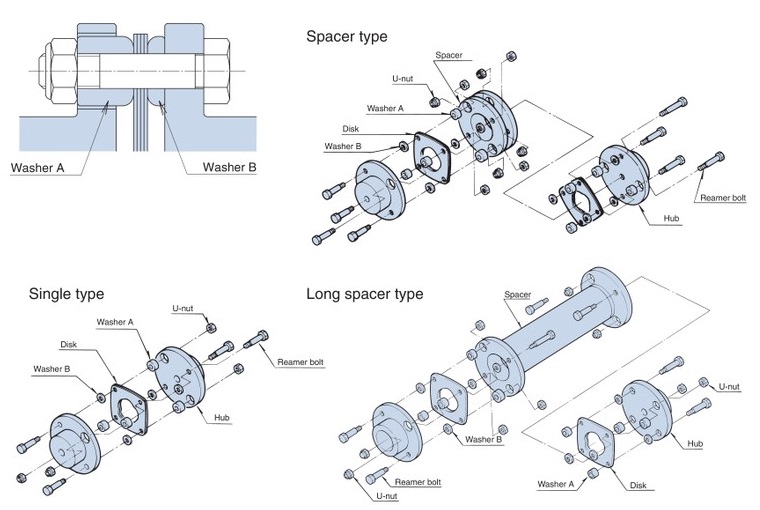

구조
엑트플렉스 커플링 조립 절차
・NEF 시리즈의 조립 순서를 알기 쉬운 동영상으로 보실 수 있습니다.
롱 스페이서
-
・플로팅 샤프트에서 사용 가능
장치 사이에 거리가 있는 경우 플로팅 샤프트에서 사용할 수 있습니다.
-
· 큰 허용 편심
길이에 따라 큰 편심을 허용할 수 있습니다.
-
・라인 샤프트 드라이브에 최적
마이터기어박스와 조합하여 라인 샤프트 드라이브에 적합합니다.
-
・재고 롱 스페이서도 구색
특정 치수의 롱 스페이서를 재고하고 있으므로, 기다리지 않고 전달할 수 있습니다. JS 타입은 G6.3/1800 r/min 상당의 밸런스를 잡은 디자인으로 되어 있습니다.
-
・허브 단면간 거리(J치수) 최대 6m까지 대응
허브 면간 거리 6000mm까지 대응 가능합니다.
재고 롱 스페이서 기종 일람표
○는 JS 타입(동밸런스 G6.3/1800 r/min 상당품), ●는 통상의 롱 스페이서(용접 구조)입니다.
| 형번 | 스페이서 길이 J치수(mm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 127 | 140 | 180 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| NEF04W | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| NEF10W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF18W | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | ||
| NEF25W | ○ | ○ | ○ | ● | ● | ● | ● | ● | ● | ● | ● | |
| NEF45W | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| NEF80W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF130W | ○ | ○ | ○ | ○ | ○ | |||||||
| NEF210W | ○ | ○ | ○ | |||||||||
| NEF340W | ○ | ○ | ||||||||||
내환경 사양 (당사에 상담해 주십시오)

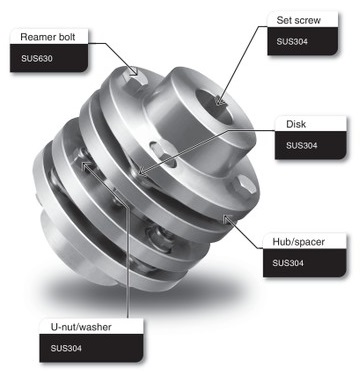

NEF 스테인리스 사양
-
・특징
녹슬기 어렵고 깨끗한 : 모든 부품에 스테인레스 소재를 사용하고 내식성이 우수합니다.
발진하기 어렵고, 클린：마찰력에 의해 토크 전달을 실시하기 때문에, 부품끼리의 접동이 없고, 마모분의 걱정이 없습니다.
-
· 용도
클린 룸에서 방청 용도.
식품 기계 등으로 직접 물이 걸리는 용도.
수처리 설비 등, 부식성이 높은 분위기.
※진공중에서의 채용 실적도 있습니다. 사양에 대해서는 당사에 상담해 주십시오.
NEF 무전해 니켈 도금 사양
-
・특징
뛰어난 비용 성능: 스테인리스 사양에 비해 비용 성능이 우수합니다.
외관미려：막 두께가 균일하고 박리하기 어렵기 때문에, 외형도 아름답게 사용하실 수 있습니다.
-
· 용도
클린 룸에서의 간이 방청 용도에.
비교적 청정도가 낮은 용도에 적합합니다.
평판 디스플레이의 반송, 승강 장치의 구동 주위에.
그 외 습기가 많은 등, 경도의 방청이 요구되는 용도.
NEF CFRP 스페이서 사양
-
경량으로 내식성이 뛰어난 CFRP(탄소 섬유 강화 플라스틱)제 롱 스페이서를 준비하고 있습니다.
냉각탑의 냉각 팬을 구동하는 모터와 감속기의 연결에 최적입니다.
자세한 내용은 당사에 문의하십시오.
카탈로그 · 취급설명서
형번 표시 예
| NEF | 25 | W | - | NH70ED2 | V | X | KH120JD2 | - | J | 1000 |
| | 시리즈 |
| 사이즈 |
｜ ｜ ｜ |
| 왼쪽 허브 기호 |
｜ ｜ ｜ |
| 오른쪽 허브 기호 |
｜ ｜ ｜ |
| J치수 |
|||
| 유형 W: 스페이서 타입 S: 싱글 타입 |
입형 입형 롱 스페이서에서 지측(하측)의 축 구멍 직경을 나타냅니다. |
롱 스페이서 J: 롱 스페이서 JS：정치수 롱 스페이서 JT: 단판 롱 스페이서 롱 스페이서는 카탈로그를 참조하십시오. |
||||||||
| 허브 모양 | 축 구멍 지름 공차 | 축 구멍 지름 | 키 홈 공차 | 멈춤 나사 위치 |
|---|---|---|---|---|
| N | H | 70 | E | D2 |
| K | H | 120 | J | D2 |
| N:標準ハブ K:拡大ハブ L:延長ハブ B:角ハブ H:テーパロックハブ |
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 |
축 구멍 직경은 1mm 단위입니다 |
J : 신 JIS Js9 (표준) P:신 JIS P9 F: 구 JIS F7 E: 구 JIS E9 |
