롤러 체인 커플링 스테인리스 시리즈 (권취형 커플링)
- 롤러 체인과 스프로킷에 오스테나이트계 스테인리스를 채용.
- 기존의 스틸 롤러 체인 커플링은 어려웠던 가혹한 사용 환경에도 대응할 수 있습니다.
- ・적용 축경：Φ11mm～Φ140mm
- ・토크 범위：74～5883N・m
특징
-
・뛰어난 내식성
옥외나, 산성·알칼리성 등의 부식 분위기에서의 사용에 적합합니다.
[주요 용도] : 수문, 식품기계(양조, 발효식품), 의장장치 등
-
・사용 온도 범위
케이스 없음:-20~200℃/케이스 있음:-10~80℃
※케이스 부착으로 80℃를 넘어 사용하는 경우는 당사에 상담해 주십시오.
-
· 깨끗한 품질
방청력이 높고 식품기계용이나 클린룸용 불소계 그리스와의 궁합이 우수합니다.
-
・단기 배달
CR4012～CR6022：파일럿 홀 품은 2주간, 축구멍 가공품은 3주간입니다.
CR8018～CR12022：파일럿 홀 품, 축구멍 가공품 모두 4주간과, 대형 사이즈도 단 배달로 전달합니다.
내약품성 일람표
| 약품・식품명 | 내성 | 약품・식품명 | 내성 | 약품・식품명 | 내성 |
|---|---|---|---|---|---|
| 아세톤 | ● | 과산화수소 30% | ● | 식초 | ▲ |
| 알코올 | ● | 포름산 50% | ● | 수산화칼륨 20% | ● |
| 암모니아 물 | ● | 크롬산 5% | ● | 수산화나트륨 25% | ● |
| 염화아연 50% | ▲ | 아세트산 10% | ● | 진한 질산 65% | ● |
| 염화제이철 5% | ▲ | 차아염소산칼슘 | ● | 붕산 50% | ● |
| 염화나트륨 5% | ● | 차아염소산나트륨 10% | × | 황산 5% | × |
| 염산 2% | × | 옥살산 10% | ● | 황산아연 25% | ● |
| 해수 | ▲ | 질산 5% | ● | 인산 5% | ● |
-
●：내약품성 있음 ▲：사용조건에 따라 내약품성 있음 ×：내약품성 없음
내약품성은 사용 조건에 따라 상당히 변화하므로 보증 정도를 나타낸 것은 아닙니다.
위 표를 참고하여 실제 사용 조건 하에서 내약품성을 확인한 후 사양을 결정해 주십시오.

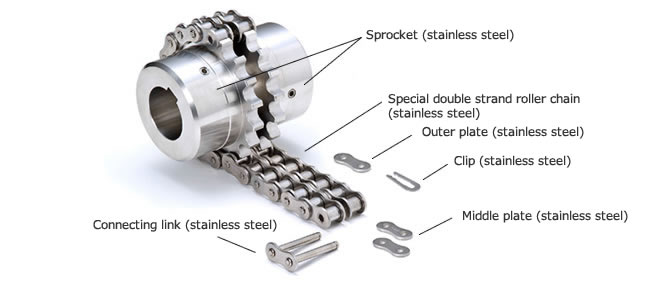

구조
-
・본체는 오스테나이트계 스테인리스제의 스프로킷과, 전용의 2열 롤러 체인(스테인리스)으로 구성되어 있습니다.
・또 전용 부품으로서 스테인리스제의 조인트 링크, 클립 부속됩니다.
케이스 (별매)
다음의 경우에는 반드시 케이스를 붙여 주십시오.
- (1) 높은 회전 속도로 사용하는 경우.
- (2) 먼지 등의 마모성 분위기 내에서 사용하는 경우.
- (3) 습기 등의 부식성 분위기 내에서 사용하는 경우.
- ・ 롤러 체인 커플링 스테인리스 시리즈의 전용 케이스입니다.
- ・체인 커플링에 설치함으로써, 윤활제의 비산과 먼지의 침입을 막아, 커플링의 수명을 길게 합니다.
- ・축과 직각 방향으로 분리할 수 있는 할형이 되어 있으므로, 설치・점검에 편리합니다.

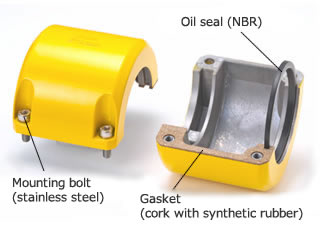

케이스 구조
- ・케이스는 알루미늄 다이캐스트제로 2분할 구조가 되어, 접합면에는 패킹(합성 고무들이 코르크)이 붙여 있습니다.
- ・부품으로서 4개의 육각구멍부착 볼트와 전용 오일씰(NBR)이 부속됩니다.
- ・오일 씰과 패킹은 단품 부품으로서도 판매하고 있습니다. 윤활용 그리스는 별도 구입하십시오.
- ・오일 씰은 진동이 큰 쪽에 설치해 주십시오.
- ・수직으로 사용하는 경우, 오일 씰측을 천측으로 해 주십시오.
그리스 누설 대책을 실시하는 경우는 견적품이 되므로, 당사에 문의해 주세요. - ・도장 사양：멜라민 수지 소부 도장
- ・도장색：맨셀 8.1YR7.6/15.2 오렌지 옐로우
카탈로그 · 취급설명서
형번 표시 예
| CR | 40 | 12 | H | - | SS |
| | 시리즈 |
| 체인 번호 |
| 스프로킷 잇수 |
| H: 본체 K: 케이스 |
| SS: 스테인리스 시리즈 |
|
제품 형번
