제품정보 감속기
감속기란 모터 등의 동력원의 출력축에서 얻은 동력을 기어(기어)를 이용하여 회전 속도를 줄여 출력하는 기계장치입니다.
입력측과 출력측의 기어 잇수의 비가 감속비가 되고, 출력축에서는 감속비에 반비례한 토크를 얻을 수 있습니다.
당사에서는 헬리컬 기어, 하이포이드 기어, 웜 기어의 3개의 기어 타입을 라인 업하고 있어 목적에 따른 모터의 사양이나 축 배치(평행축/직교축), 출력축 형상(중실/중공) 중에서 선택할 수 있습니다.
감속기 관련 정보
기어의 종류와 특징
당사 감속기에는 다음 5종류의 기어를 채용하고 있습니다. 각 기어의 특징은 아래 표와 같습니다.
| 하이포이드 기어 | 원통형웜 | 북형웜 | 베벨 기어 | 헬리컬 기어 | |
|---|---|---|---|---|---|
| 기어(기어) |  |
 |
 |
 |
 |
| 축 위치 | 직교축 | 평행축 | |||
| 엇갈림 | 교차 | ||||
| 효율 | 80% | 40～70% | 40～80% | 90% | 90% |
| 소음 | 조용한 | 매우 조용한 | 매우 조용한 | 보통 | 보통 |
| 기어 맞물림 | 미끄럼과 굴곡 모두 | 미끄럼 | 미끄럼 | 굴곡 | 굴곡 |
| 셀프록※ | 없음 | 예 (감속비 1/60) |
예 (감속비 1/60) |
없음 | 없음 |
※셀프 록：웜기어에 가지는 기능으로, 출력축측으로부터 입력축측을 돌릴 수 없는 상태를 말합니다.
일반적으로, 1단감속으로 1/60의 감속비의 것이 됩니다.
감속기 제품 일람
마이터 베벨 기어 박스
힘의 전달 방향을 90° 바꾸거나 90° 바꾸어 좌우(상하)로 분배하는 마이타 베벨 기어박스.
쯔바키의 마이타·베벨 기어 박스는 소형 기종으로부터 대형 기종까지 풀 라인 업.
발매로부터 반세기에 걸쳐, 다양한 용도로 활약하는 롱 라이프 제품입니다.
AGMA 규격에 준거한 고정밀도의 나선형 베벨 기어를 채용해, 고전동・고효율을 실현했습니다.
다양한 시장 요구에 부응하기 위해 각종 특수 사양에도 대응합니다. (속비 1:1~1:3)
마이터기어박스
형번 ED～
고성능・고효율의 범용형・ 직교축 타입의 나선형 베벨 기어 박스입니다.
- ・풍부한 실적・경험에 의해, 다양한 분야의 고객으로부터 신뢰성의 면에서 높은 평가를 받고 있습니다.
- ・소형 기종으로부터 대형 기종까지 풀 라인 업. 풍부한 기종 중에서 최적인 1대를 선택할 수 있습니다.
모든 시장 요구에 부응하기 위해 각종 특수 사양에도 대응합니다. - ・AGMA 규격에 준거한 고정밀도의 나선형 베벨 기어를 채용하고 있기 때문에, 고효율・고전동 능력을
실현하고 있습니다. - ・식품 윤활유 대응도 가능：NSF 인정 H1그레이드의 식품 윤활유를 봉입한 모델도 대응 가능합니다.
FS SC22000 인증 취득에 최적. 외형 치수는 표준 사양과 동일합니다.
입력 용량
0.014～335kW
감속비
1/1, 1/1.5～1/3
ARA기어박스
형번 ARA～
소형 초경량 타입의 나선형 베벨 기어 박스입니다.
- ・소형・경량・미려：케이스는 알루미늄 다이캐스트(ADC)를 채용하고 있습니다.
- ・높은 내식성：축 재질은 내식성이 뛰어난 스테인리스강(SUS304)을 채용하고 있습니다.
- ・유니버설 마운팅：전방향 설치 가능하고, 용이하게 설치할 수 있습니다.
- · 고효율 · 고전동 능력 · 저소음 · 저 진동 : 고정밀 스파이럴 베벨 기어를 채용하고 있기 때문에,
높은 기능을 얻을 수 있습니다. - ・식품 윤활유 대응도 가능：NSF 인정 H1그레이드의 식품 윤활유를 봉입한 모델도 대응 가능합니다.
FS SC22000 인증 취득에 최적. 외형 치수는 표준 사양과 동일합니다.
입력 용량
0.005～3.15kW
감속비
1/1, 1/2
마이터 베벨 기어 박스의 기초 지식
마이터 베벨 기어 박스는 하나의 동력원에서 얻은 토크의 방향을 바꾸거나 분배하는 기계 요소입니다. 이를 통해 유연한 레이아웃을 구현하고 여러 메커니즘을 쉽게 동기화할 수 있습니다.
기본 기능으로는 ...
1. 힘 전송의 방향을 90° 바꾼다.
2. 힘의 전달 방향을 90° 바꾸고 좌우(상하)로 분배한다.

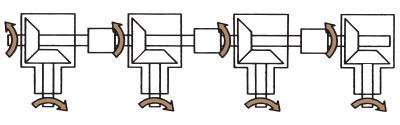

응용예로서는…
3. 마이터기어박스를 일렬로 나란히 하여 크로스축을 연결하여 입력으로 하고,
래터럴 축을 회전시킵니다.
4. 래터럴 2축 타입을 이용하여 크로스축에서 입력하여
대면의 래터럴 축을 반대로 회전시킨다.
