헬리컬 기어 헤드 GMTK

제품 사진
  • 높은 경제적 효율성과 짧은 납기를 달성하는 서보 애플리케이션용 범용 기어 헤드.
  • 헬리컬 기어 헤드 GMTK는 평행축으로 고효율 타입입니다.
  • 다리 설치 플랜지 설치 페이스 마운트에 대응하고 있습니다.
  • 출력축: 중실
  • 대응 서보 모터: 0.2~2.0kW 감속비: 1/5~1/200

특징

  • ・이코노미

    범용 기어 헤드를 서보 용도화하고 있으므로, 이코노미 한편 단 배달로 제품을 전달할 수 있습니다.

  • · 고효율

    고효율의 헬리컬 기어를 채용. 서보 모터의 능력을 최대한 활용할 수 있습니다.

  • · 저소음 · 긴 수명

    이 감속 장치는 당사의 오랜 기어 모터 제조 경험을 통해 얻은 저소음 작동 및 긴 수명을 제공합니다.

  • ・설치 방향도 자유

    수평, 수직, 경사 등 설치 각도의 제한은 없습니다.

  • ・출력축 백래시(개략값)

    단위: 분
    감속비 5～10 15～100 120～200
    각도 70 40 30

    ※보증치가 아닙니다.

설치 형식과 출력축 회전 방향

L U F
그림 그림 그림
[출력축 회전 방향]
2단형： 입력과 동일 방향
3단형: 입력과 반대 방향
[출력축 회전 방향]
2단형： 입력과 동일 방향
3단형: 입력과 반대 방향

카탈로그 · 취급설명서

형번 표시 예


GMTK 0738 U 30 - □□□C
|
유형		 |
사이즈		 |
설치 형식		 |
감속비		 |
마운트 코드
L: 다리 설치
U:페이스 마운트형
F: 플랜지 설치		 (클램프 타입)

■ 쯔바키형번내비

선택 형번:

제품 상세 정보 보기

* 올바른 형번을 생성하기 위해서, 항목의 선택은 왼쪽에서 오른쪽으로 순서대로 실시해 주십시오.

유형 이름 사이즈 프레임 번호 설치 형식 감속비 축 배치 마운트 코드

20

30


5～60

5～200






하기 모터 마운트부 치수도를
참조해 주셔서
마운트 코드를 선택합니다.

유형 이름

HMTK：하이포이드 기어를 이용한 직교축 타입입니다.

GMTK：헬리컬 기어를 이용한 평행축 타입입니다.

사이즈

정격 입력 용량을 나타냅니다.

프레임 번호

감속기의 크기를 나타냅니다. 대부분의 기종에서 출력축 직경과 같은 값입니다.

모터 용량과 감속비에서 자동으로 결정됩니다.

설치 형식

L : 다리 부착하는 타입입니다.

U: 페이스 마운트할 타입입니다.

F：플랜지 설치하는 타입입니다.

페이스 마운트인지 플랜지 마운트인지는
프레임 번호에 따라 자동으로 결정됩니다.

감속비

감속비를 나타냅니다.

범위의 구분은 프레임 번호에 대응하고 있습니다.

축 배치

HMTK 타입의 경우

기호 없음：설치 형식이 중공축 타입(H)인 경우, 축 배치 기호는 불필요합니다.

S：설치 형식이 페이스 마운트(U)인 경우에, 중실의 출력축이 설치면측에 나오는 타입입니다.

T：중실의 출력축이 양측에 나오는 타입입니다.

GMTK 타입의 경우

기호 없음: 축 배치 기호는 필요하지 않습니다.

마운트 코드

설치할 모터에 맞는 마운트 코드를 지정합니다.

상품 일람

※ 형번 클릭으로 상세 정보를 표시합니다. 모두 열기 모두 닫기

정격 입력 0.2kW (형번 GMTK02~)

마운트 코드 감속비 다리 장착형 페이스 마운트형 플랜지 장착형








아래의 모터 마운트 부분
치수도를 참조해 주시고,
마운트 코드 선택
제발.

 1/5 GMTK0218L5 GMTK0218U5 페이스 마운트형
+
UFS27(편심형)
UFS25(편심형, 소형)
UFM26(동심형)
1/10 GMTK0218L10 GMTK0218U10 페이스 마운트형
+
UFS15(편심형)
UFS13(편심형, 소형)
UFM15(동심형)
1/15 GMTK0218L15 GMTK0218U15
1/20 GMTK0218L20 GMTK0218U20
1/25 GMTK0218L25 GMTK0218U25
1/30 GMTK0224L30 GMTK0224U30 페이스 마운트형
+
UFS27(편심형)
UFS25(편심형, 소형)
UFM26(동심형)
1/40 GMTK0224L40 GMTK0224U40
1/50 GMTK0224L50 GMTK0224U50
1/60 GMTK0224L60 GMTK0224U60
1/80 GMTK0224L75 GMTK0224U75
1/100 GMTK0228L100 GMTK0228U100 페이스 마운트형
+
UFS37(편심형)
UFM39(동심형)
1/120 GMTK0228L120 GMTK0228U120
1/160 GMTK0228L165 GMTK0228U165
1/200 GMTK0228L200 GMTK0228U200
이 페이지 위로 돌아가기

정격 입력 0.4kW (형번 GMTK04~)

마운트 코드 감속비 다리 장착형 페이스 마운트형 플랜지 장착형




아래의 모터 마운트 부분
치수도를 참조해 주시고,
마운트 코드 선택
제발.

 1/5 GMTK0424L5 GMTK0424U5 페이스 마운트형
+
UFS27(편심형)
UFS25(편심형, 소형)
UFM26(동심형)
1/10 GMTK0424L10 GMTK0424U10
1/15 GMTK0424L15 GMTK0424U15
1/20 GMTK0424L20 GMTK0424U20
1/25 GMTK0424L25 GMTK0424U25
1/30 GMTK0428L30 GMTK0428U30 페이스 마운트형
+
UFS37(편심형)
UFM39(동심형)
1/40 GMTK0428L40 GMTK0428U40
1/50 GMTK0428L50 GMTK0428U50
1/60 GMTK0428L60 GMTK0428U60
1/80 GMTK0428L75 GMTK0428U75
1/100 GMTK0438L100 GMTK0438U100 페이스 마운트형
+
UFM48(동심형)
1/120 GMTK0438L120 GMTK0438U120
1/160 GMTK0438L165 GMTK0438U165
1/200 GMTK0438L200 GMTK0438U200
이 페이지 위로 돌아가기

정격 입력 0.75kW (형번 GMTK07~)

마운트 코드 감속비 다리 장착형 페이스 마운트형 플랜지 장착형










아래의 모터 마운트 부분
치수도를 참조해 주시고,
마운트 코드 선택
제발.

 1/5 GMTK0728L5 GMTK0728U5 페이스 마운트형
+
UFS37(편심형)
UFM39(동심형)
1/10 GMTK0728L10 GMTK0728U10
1/15 GMTK0728L15 GMTK0728U15
1/20 GMTK0728L20 GMTK0728U20
1/25 GMTK0728L25 GMTK0728U25
1/30 GMTK0738L30 GMTK0738U30 페이스 마운트형
+
UFM48(동심형)
1/40 GMTK0738L40 GMTK0738U40
1/50 GMTK0738L50 GMTK0738U50
1/60 GMTK0738L60 GMTK0738U60
1/80 GMTK0738L75 GMTK0738U75
1/100 GMTK0742L100 --- GMTK0742F100
1/120 GMTK0742L120 --- GMTK0742F120
1/160 GMTK0742L165 --- GMTK0742F165
1/200 GMTK0742L200 --- GMTK0742F200
이 페이지 위로 돌아가기

정격 입력 1.5kW (형번 GMTK15~)

마운트 코드 감속비 다리 장착형 페이스 마운트형 플랜지 장착형






아래의 모터 마운트 부분
치수도를 참조해 주시고,
마운트 코드 선택
제발.

 1/5 GMTK1538L5 GMTK1538U5 페이스 마운트형
+
UFM48(동심형)
1/10 GMTK1538L10 GMTK1538U10
1/15 GMTK1538L15 GMTK1538U15
1/20 GMTK1538L20 GMTK1538U20
1/25 GMTK1538L25 GMTK1538U25
1/30 GMTK1538L30 GMTK1538U30
1/40 GMTK1542L40 --- GMTK1542F40
1/50 GMTK1542L50 --- GMTK1542F50
1/60 GMTK1542L60 --- GMTK1542F60
1/75 GMTK1542L75 --- GMTK1542F75
이 페이지 위로 돌아가기

정격 입력 2.2kW (형번 GMTK22~)

마운트 코드 감속비 다리 장착형 페이스 마운트형 플랜지 장착형



아래의 모터 마운트 부분
치수도를 참조해 주시고,
마운트 코드 선택
제발.

 1/5 GMTK2242L5 --- GMTK2242F5
1/10 GMTK2242L10 --- GMTK2242F10
1/15 GMTK2242L15 --- GMTK2242F15
1/20 GMTK2242L20 --- GMTK2242F20
1/25 GMTK2242L25 --- GMTK2242F25
1/30 GMTK2242L30 --- GMTK2242F30
이 페이지 위로 돌아가기

모터 마운트부 치수도

단위:mm

사이즈 마운트 코드
모터 메이커별
대응 일람표		 모터 마운트부 치수
AD MA MB MC MD ML(min) MS MT
GMTK02 E4DC 65 □60 Φ50G7 M5 깊이 12(PCD70) 5 30(25) Φ8 M4
E4EC Φ9
E4HC Φ14
G2HC □80 Φ70G7 M6 깊이 10(PCD90)
GMTK04 E4HC 54 □60 Φ50G7 M5 깊이 12(PCD70) 5 30(25) Φ14 M4
G2HC □80 Φ70G7 M6 깊이 10(PCD90)
GMTK07 G5KC 63 □80 Φ70G7 M6 깊이 15(PCD90) 5 40(30) Φ16 M5
G5LC Φ19
K2KC □130 Φ110G7 M8 깊이 13(PCD145) Φ16
K2LC Φ19
K3YC 81 M8 깊이 16(PCD145) 8 58(40) Φ24
GMTK15 K3LC 77 □130 Φ110G7 M8 깊이 16(PCD145) 8 58(40) Φ19 M5
K3MC Φ22
K3YC Φ24
GMTK22 L1PC 121 □180 Φ114.3G7 M12 깊이 16(PCD200) 8 80(55) Φ28 M6
L1RC Φ35

6. 옵션

플랜지

・페이스 마운트형을 플랜지 설치하는 경우에는 S 플랜지 또는 M 플랜지를 사용해 주십시오. (재질은 S 플랜지, M 플랜지 모두 주철제입니다.)

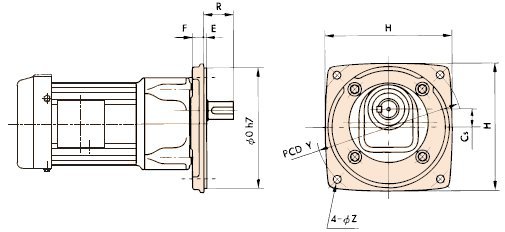

S 플랜지: 편심형

・적용 플랜지 번호

감속비 정격 입력
0.1kW 0.2kW 0.4kW 0.75kW
5 UFS27 (UFS25) UFS27 UFS37
10、15、20、25 UFS15 (UFS13) UFS15 (UFS13)
30、40、50 UFS27 (UFS25) UFS37
60、75 UFS27 (UFS25)
100、120、165、200 UFS37

· ( ) 안은 1 프레임 작은 S 플랜지입니다.


・치수(단위：mm), PDF 도면, 표준 가격・ 배달

플랜지 번호 Cs E F H R O Y Z 질량
kg		 PDF 도면 희망 가격 배달
UFS13 18 4 12 135 32 125 150 9 1.2 PDF お問合せください お問合せください
UFS15 20 4 12 150 32 140 170 9 1.3 PDF お問合せください お問合せください
UFS25 20 4 16 150 41 (32) 140 170 9 1.4 PDF お問合せください お問合せください
UFS27 24 4 16 175 41 (32) 165 200 11 2.3 PDF お問合せください お問合せください
UFS37 24 4 18 175 47 165 200 11 2.1 PDF お問合せください お問合せください

・볼트 4개는 플랜지에 부속되어 있습니다.

・( )내 치수는 0.1kW, 0.2kW의 1/5에 설치의 경우에 적용됩니다.

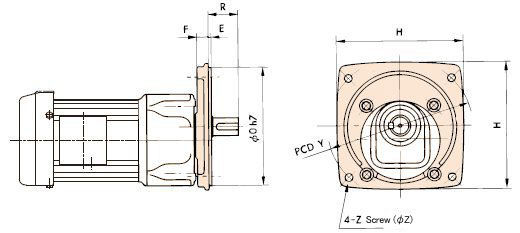

M 플랜지: 동심형

・적용 플랜지 번호

감속비 정격 입력
0.1kW 0.2kW 0.4kW 0.75kW 1.5kW
5 UFM26 UFM26 UFM39 UFM48
10、15、20、25 UFM15 UFM15
30 UFM26 UFM39 UFM48
40、50
60、75 UFM26
100、120、165、200 UFM39 UFM48

・치수(단위：mm), PDF 도면, 표준 가격・ 배달

플랜지 번호 E F H R O Y Z 질량
kg		 PDF 도면 희망 가격 배달
UFM15 3.5 12 155 32 145 170 M10 1.4 PDF お問合せください お問合せください
UFM26 3.5 16 165 41 (32) 148 185 M12 1.7 PDF お問合せください お問合せください
UFM39 4 18 190 47 180 215 M12 2.5 PDF お問合せください お問合せください
UFM48 5 26.5 280 60.5 260 290 Φ12 7.5 PDF お問合せください お問合せください

・볼트 4개는 플랜지에 부속되어 있습니다.

・( )내 치수는 0.1kW, 0.2kW의 1/5에 설치의 경우에 적용됩니다.
